參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? FC插口轉接盤，寬鍵2.2mm，插口孔徑?2.5mm；

? 常用于組裝自由空間光纖耦合器和準直器或其他自由空間耦合應用；

? 搭配透鏡套管實現不透光的結構；

? 兼容帶SM螺紋的光電探測器或功率計探頭；

? 提供SM05、SM1不同螺紋的法蘭盤選項；

FC光纖轉接盤可以將FC/PC接頭的光纖連接至帶SM螺紋的組件上。

插口類型	FC/PC接口，寬鍵2.2mm
插口孔徑	?2.5mm
材質	鋁合金+不銹鋼+陶瓷芯

型號	SM05-FC25	SM1-FC25	SMB-FC25
規格	?13.3*7.6mm	?26*7.6mm	30.4*7.6mm
螺紋類型	SM05(0.535”-40)外螺紋	SM1(1.035”-40)外螺紋	SM1(1.035”-40)內螺紋
重量	2.7g	5.7g	5.8g

? ?

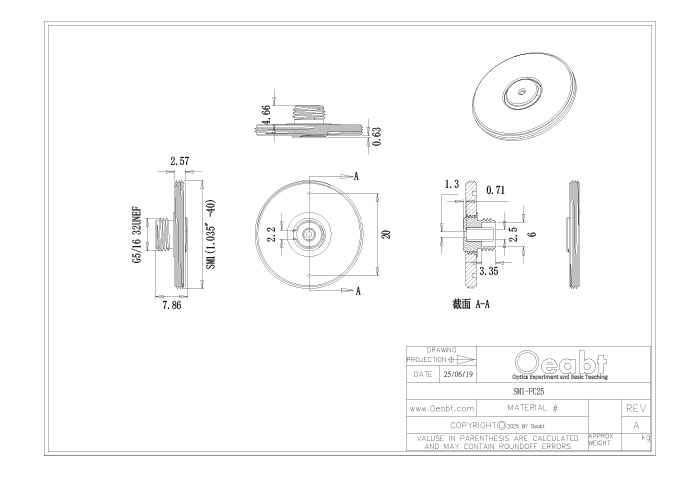

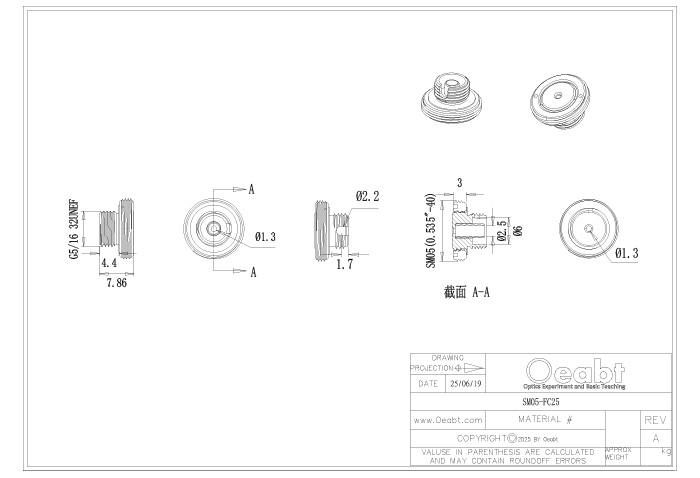

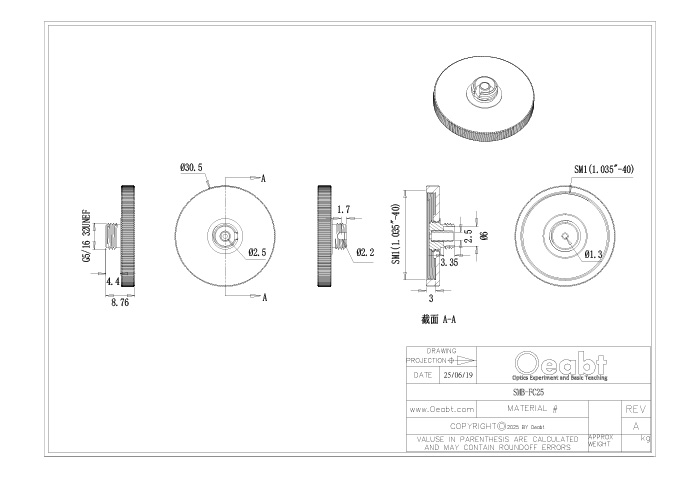

示意圖

通用參數

?光學知識點

- 光學常用螺紋尺寸標準

這是美國 Thorlabs 公司特有的螺紋,不是常用的光學螺紋。SM在螺紋表達上是縫紉機螺紋的代號,? 但美國這公司把它用來對光學鏡頭及套筒內外螺紋連接。螺紋性質為UNS，美國統一特殊螺紋,公差精度為2A/2B,這螺紋特殊地方是不管直徑大小，螺距一樣為每英寸40牙。具體尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2則表示1和2英寸】

系列?	類型	螺紋	公稱直徑	小徑	中徑	大徑
SM05	內	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	內	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05????	26.19±0.06
SM2	內	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

螺紋和非螺紋轉接件

可以將大多數帶接頭的光纖接在SM螺紋，C-Mount螺紋或者無螺紋組件上。我們提供FC/PC、SMA接頭轉接件，也提供用于?1.25mm或?2.5mm插芯的SM1 (1.035"-40)外螺紋轉接件。這些轉接件常用于組裝單模和多模光纖耦合器和準直器或其他自由空間耦合應用。它們也可用于閉光耦合我們的SM1 (1.035"-40)螺紋光電探測器或很多功率計探頭。我們的C-Mount螺紋光纖轉接件將光纖跳線連接在C-Mount相機上。

保護套轉接件

FC/PC和SMA保護套轉接件包含一個用于自由空間出射的接頭。接頭插芯的前表面和轉接件的后表面平齊，這樣可以使光纖近似直接接觸轉接件后面的任何光學元件或儀器。

接桿安裝轉接件

可安裝在接桿上的插芯夾具設計用于將光纖接頭緊湊地固定在實驗裝置中。夾具兼容?2.5mm，?3.2mm組件，包括FC/PC、SMA接頭以及光纖準直器。這些撓性夾具包含一個用于安裝接桿的M4螺紋孔，使用2mm六角扳手固定插芯。

?產品描述

（1）FC光纖轉接盤可以將FC/PC接頭的光纖連接至帶SM螺紋的組件上。轉接盤可以用于把跳線和光纖探頭和其它裝置相連接，或應用于把標準光纖和光學附件互相連接起來應用于復雜的光學實驗。

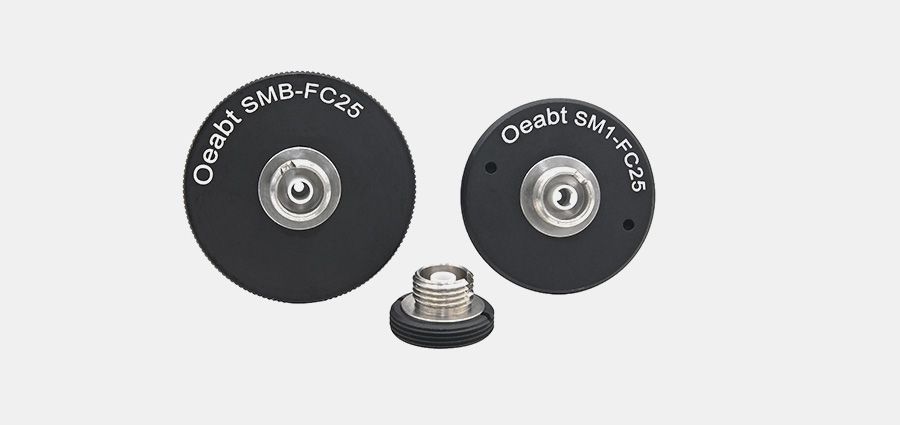

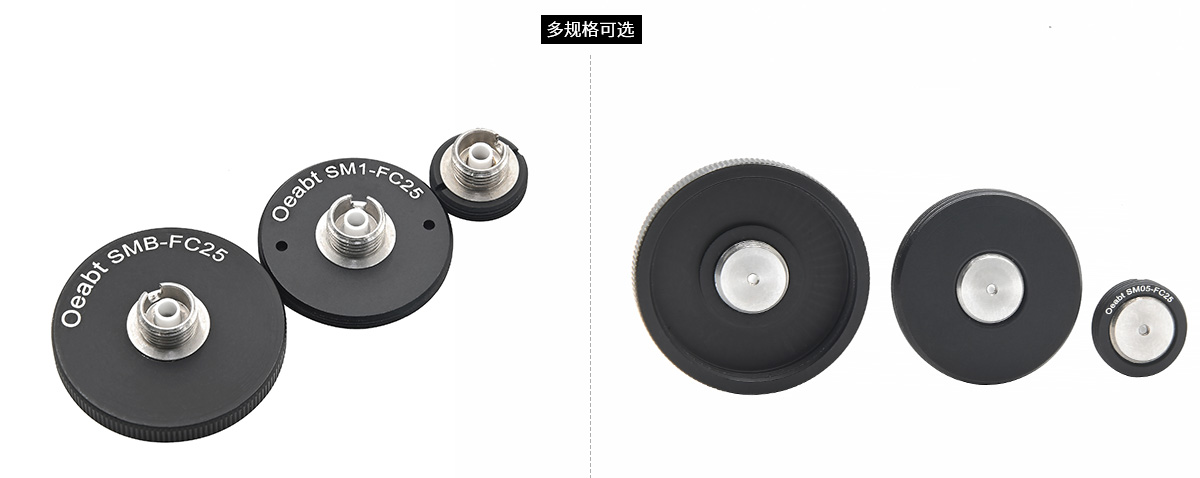

（2）多規格可選：SM05-FC25、SM1-FC25、SMB-FC25。

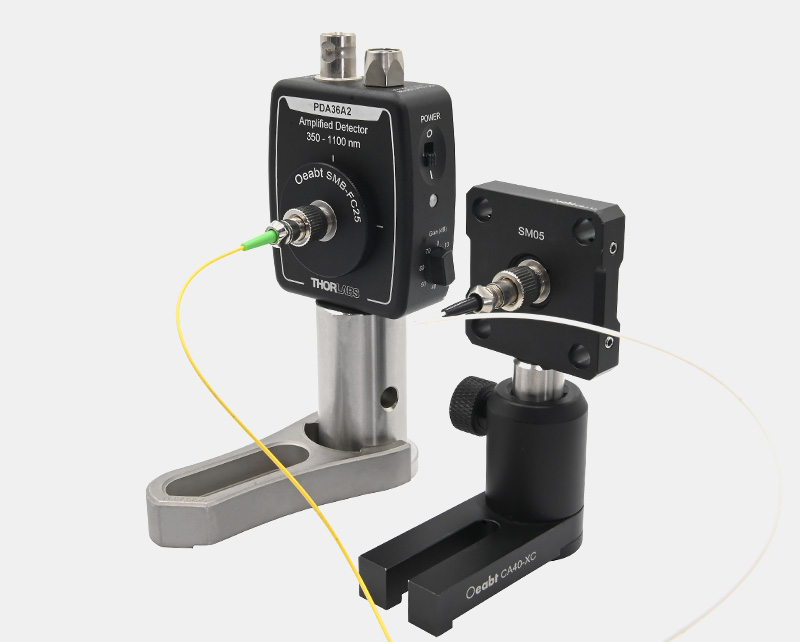

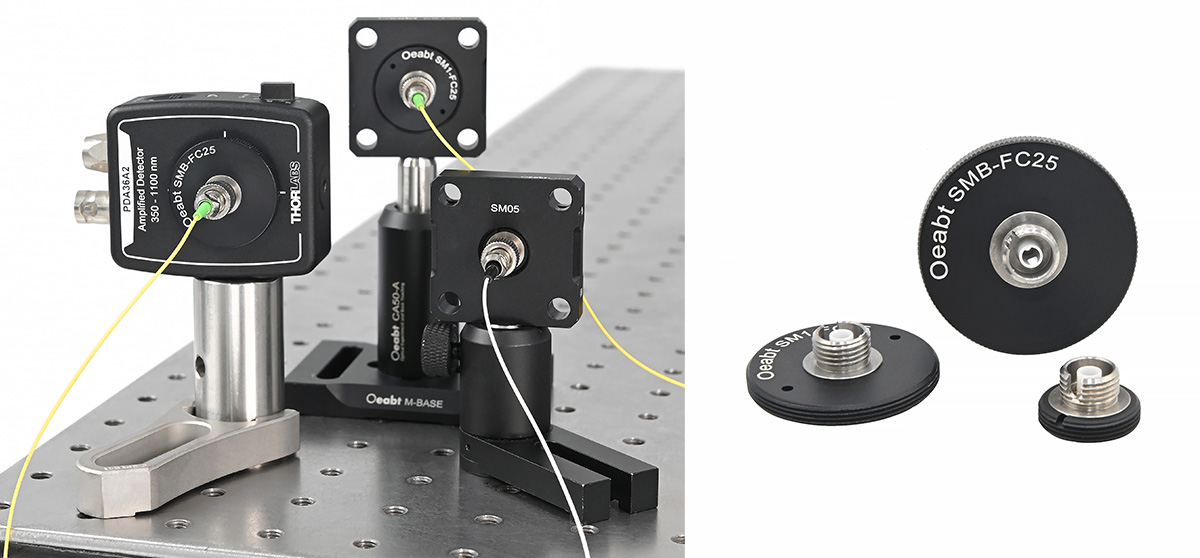

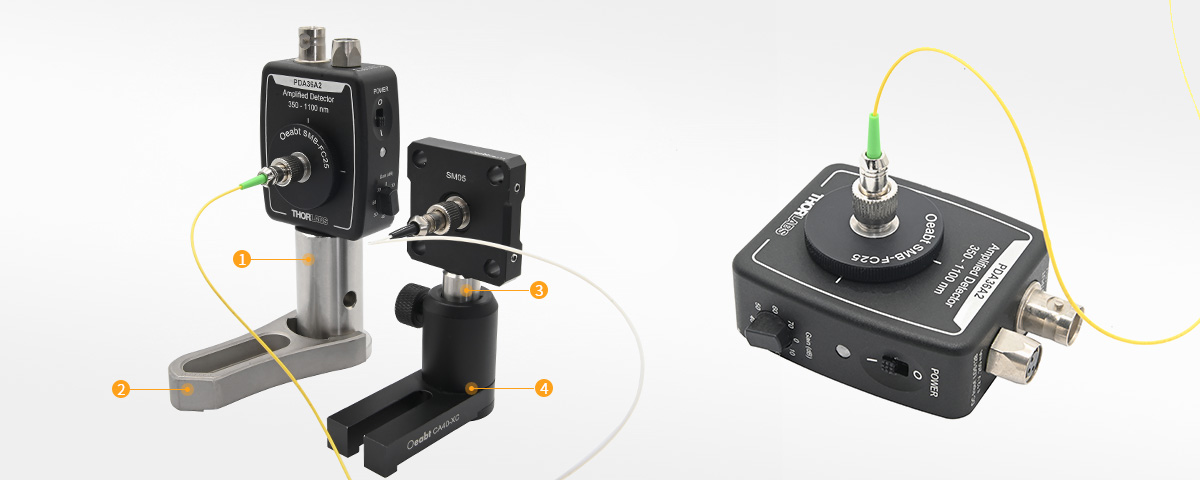

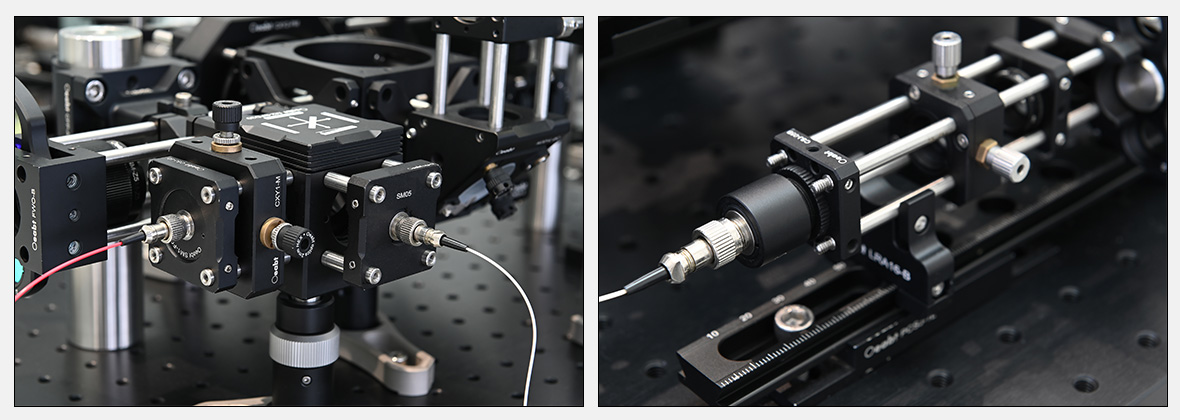

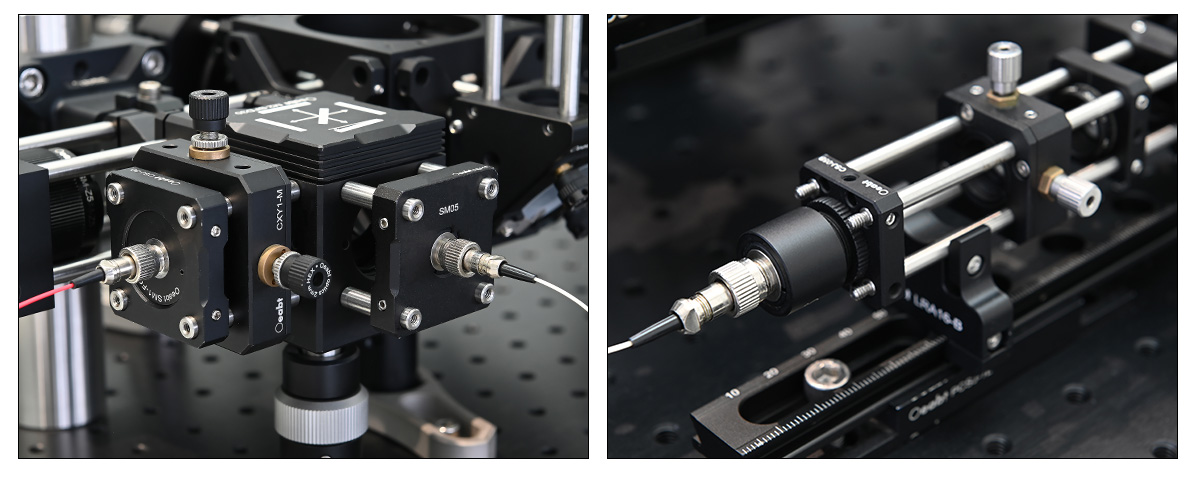

（3）應用示例：

???1.5英寸不銹鋼立桿接桿點擊購買 >	???M-BASE-C 叉式壓板點擊購買 >
???PCA-S系列 ?12mm不銹鋼接桿點擊購買 >	???CA-A系列接桿支架點擊購買 >

FC/PC 光纖接頭轉接盤
