參數規格技術說明組裝應用舉例工程圖下載

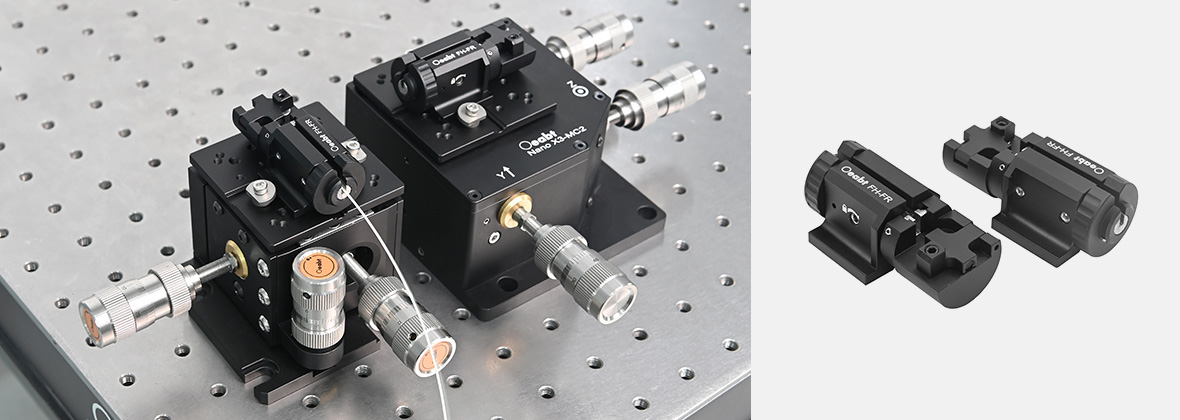

產品說明

? 適用于需要360°連續旋轉的光纖耦合和方向調節系統；

? 可安裝外包層為?125μm的裸光纖（不附帶緩沖層）；

? 易于裝載的V型槽設計；

? 夾臂具有磁性夾持力；

? 兼容Nano系列撓性位移臺；

裸光纖旋轉器適用于對角度敏感的光學系統，如偏振相關的光學實驗或耦合優化。

型號	FH-FR
規格	58.625.831.5mm
調節范圍	360°連續旋轉，帶鎖定
光軸高度	12.5mm
偏心距	10μm
夾持直徑	?125μm裸光纖（不附帶緩沖層）
重量	61.1g
材質	7075鋁合金

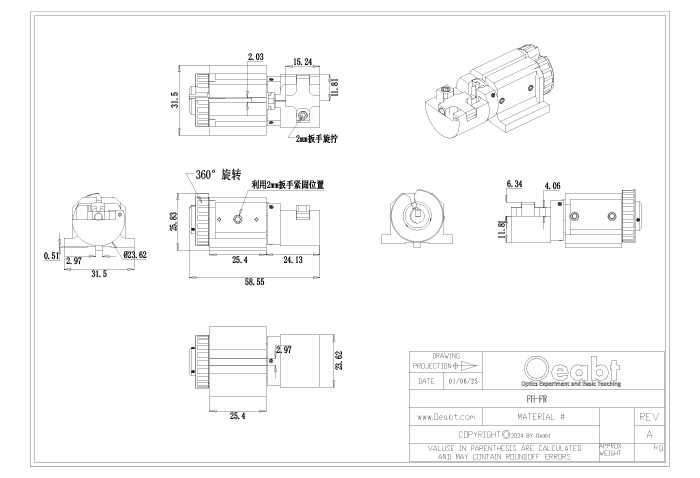

示意圖

通用參數

（1）裸光纖旋轉器適用于對角度敏感的光學系統，如偏振相關的光學實驗或耦合優化。對光纖進行預調整，光纖繞其纖芯中心的360°連續旋轉，并在整個旋轉范圍內最大偏心距為10 μm，確保其與后續的光學系統或器件（如耦合器、偏振器等）精確對準。

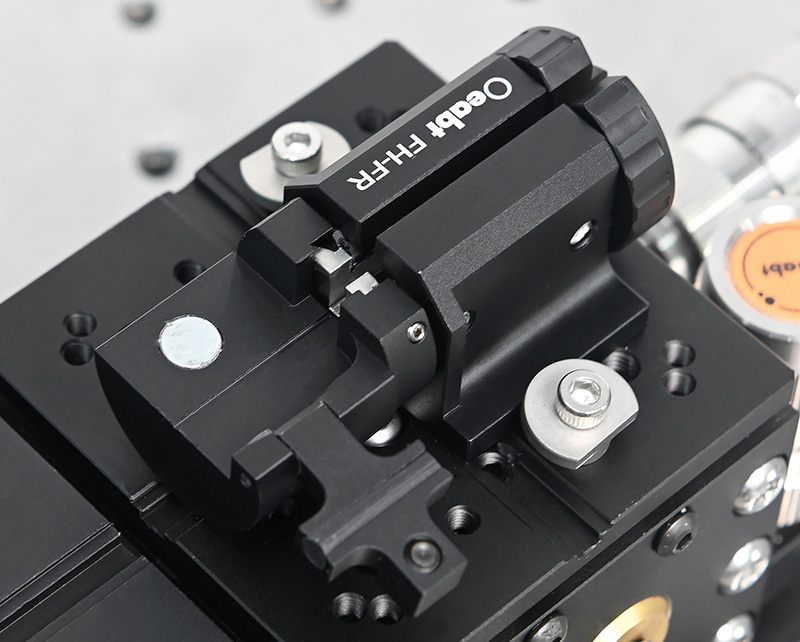

（2）該旋轉器可對外包層?125μm（剝除緩沖層）的光纖進行預調整，通過V型槽和擺臂的強磁力夾緊光纖，可牢固地固定光纖。擺臂頂部帶緊定螺絲，使得固定光纖的力可以調節，控制減少因機械應力引起的光纖雙折射效應。

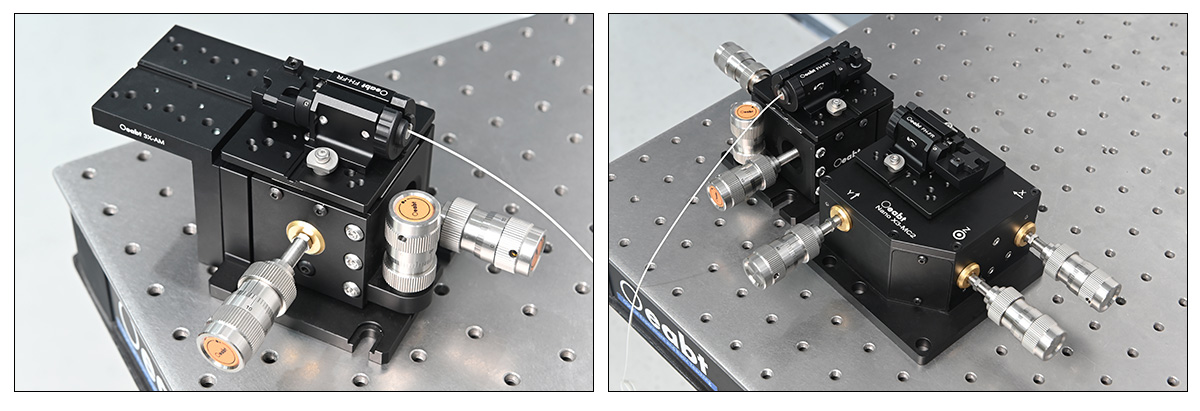

（3）底座帶3mm寬的鍵槽，與多軸撓性位移臺、光纖轉接板相兼容。用于撓性位移臺頂板時，光軸高度為12.5mm。鍵槽使撓性位移臺配件都可沿位移臺中心軸精確安裝，所以當拆除配件后重新安裝時，只需對系統的光學對準進行精密調節。

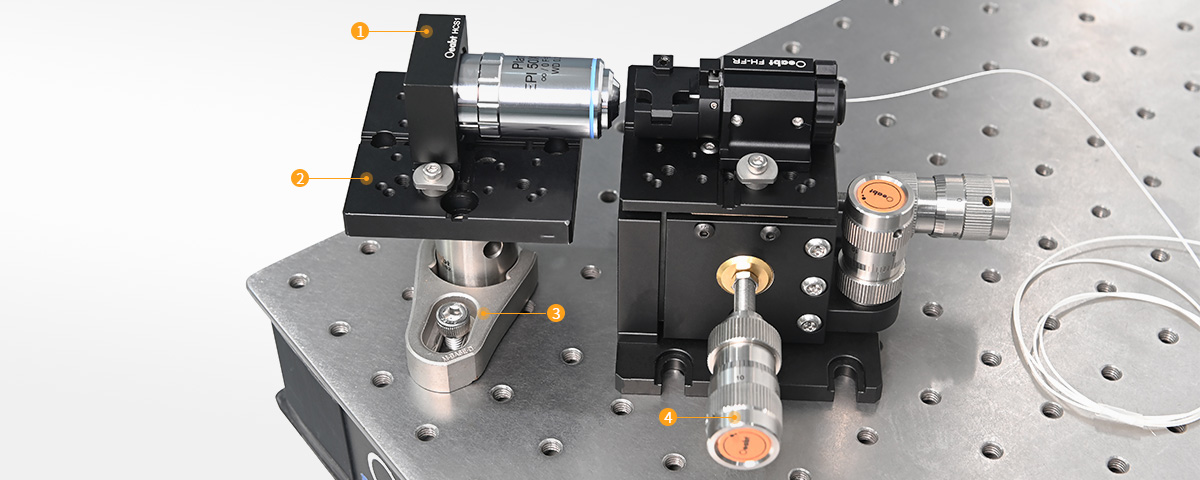

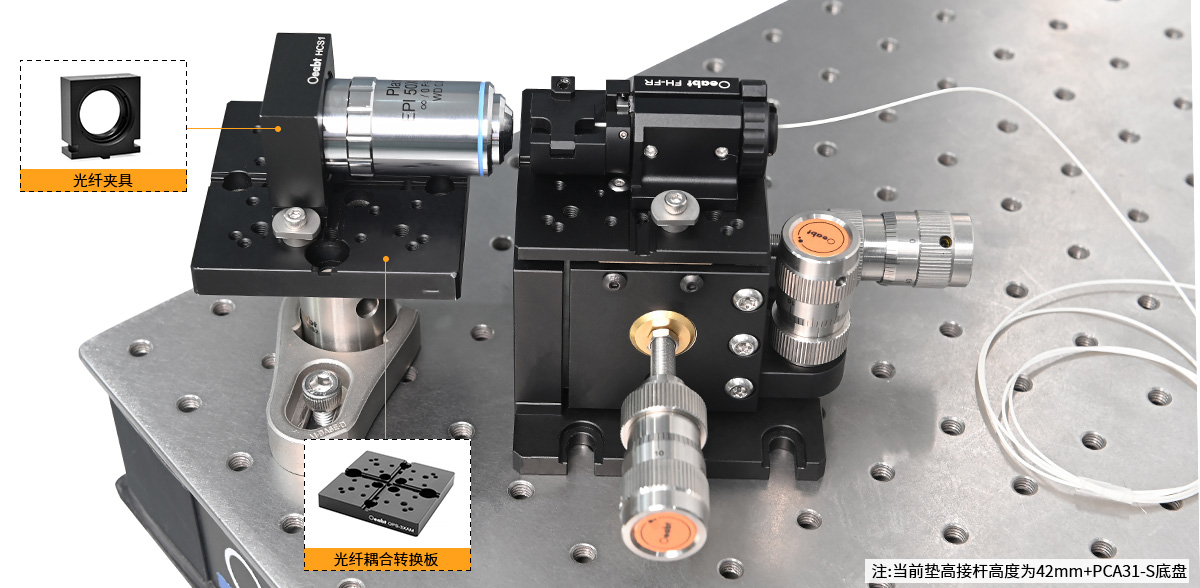

?HCS1 光纖夾具點擊購買>	?OPS-3XAM 光纖耦合轉換板?點擊購買>

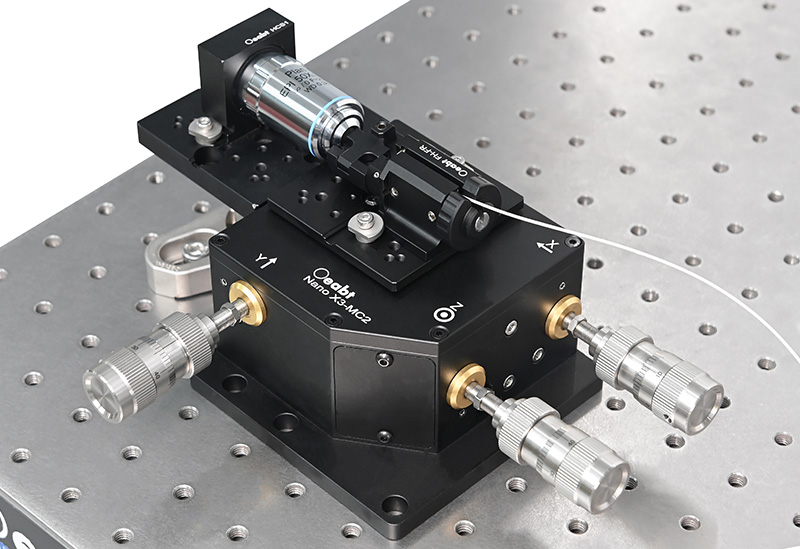

?M-BASE-C 叉式壓板?點擊購買>	?Nano XC3系列緊湊型三軸撓性位移臺?點擊購買>

FH-FR 工程圖下載

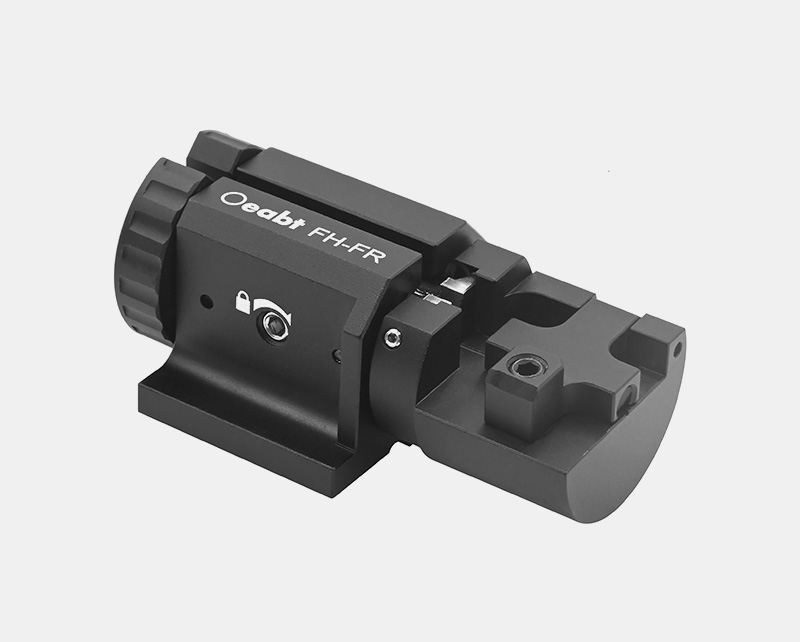

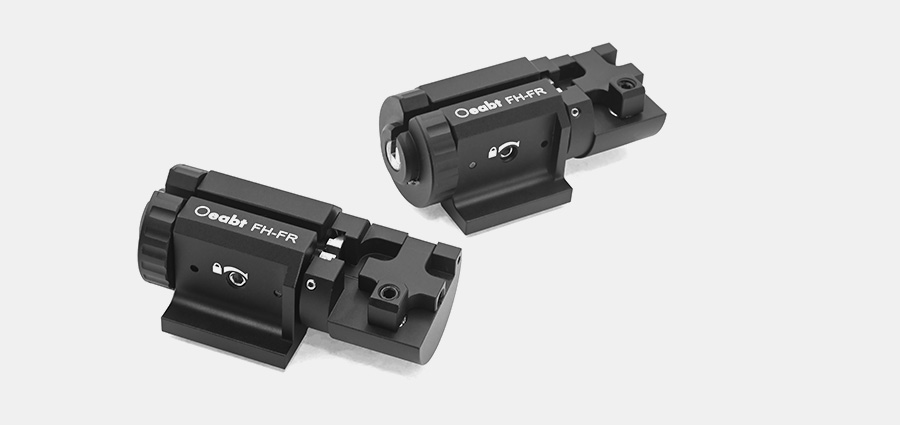

FH-FR 光纖旋轉器

? 適用于需要360°連續旋轉的光纖耦合和方向調節系統；

? 可安裝外包層為?125μm的裸光纖（不附帶緩沖層）；

? 易于裝載的V型槽設計；

? 夾臂具有磁性夾持力；

? 兼容Nano系列撓性位移臺；

裸光纖旋轉器適用于對角度敏感的光學系統，如偏振相關的光學實驗或耦合優化。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： FH-FR

規格： 360°連續旋轉，帶鎖定

工程圖：點擊下載

對比：

單價：￥871

發貨日期：當天

購物車：

FH-FR 光纖旋轉器

規格

58.6*25.8*31.5mm
材質

7075鋁合金
重量

61.1g
產品描述

夾持直徑：?125μm裸光纖（不附帶緩沖層）；
光軸高度：12.5mm；
偏心距：10μm；
