產品說明

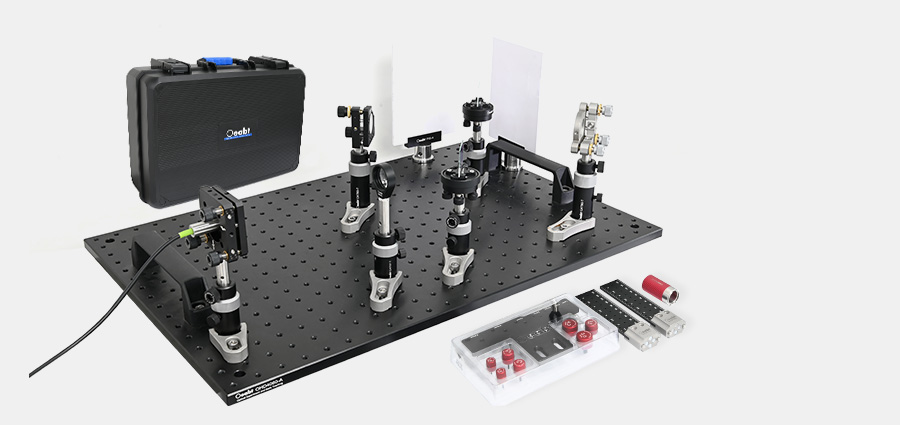

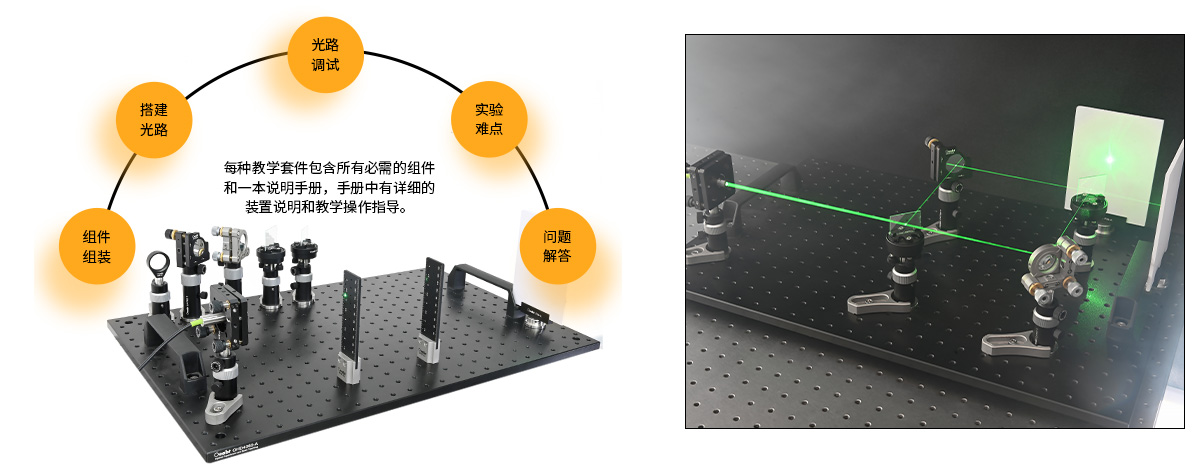

? Oeabt教學演示系列產品旨在通過各種經典實驗來促進物理學、光學、光子學以及各種新興研究領域的發展。每種教學套件包含所有必需的組件和一本說明手冊，手冊中有詳細的裝置說明和教學操作指導。

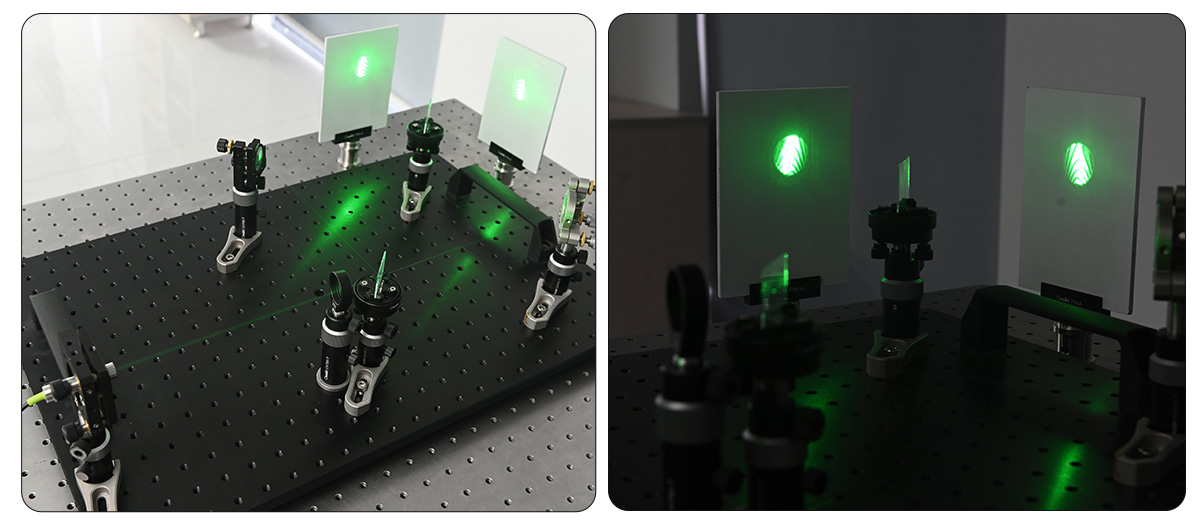

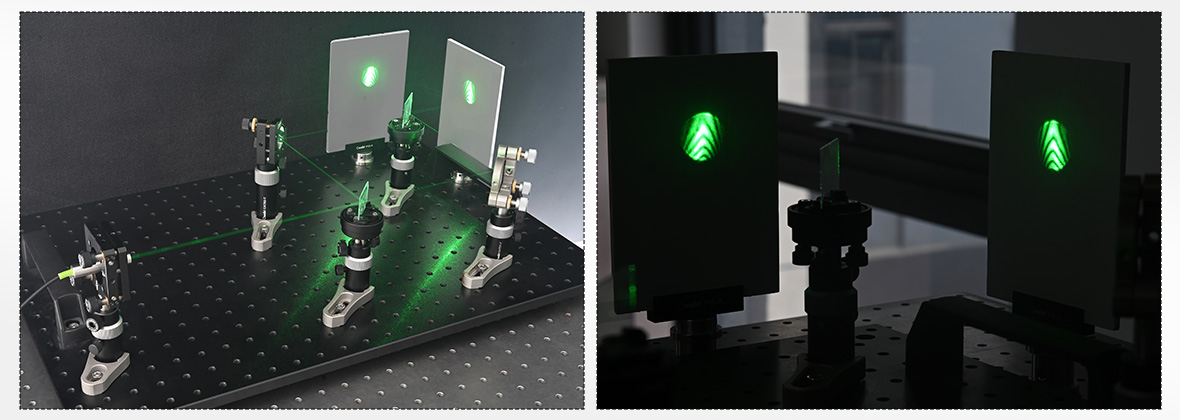

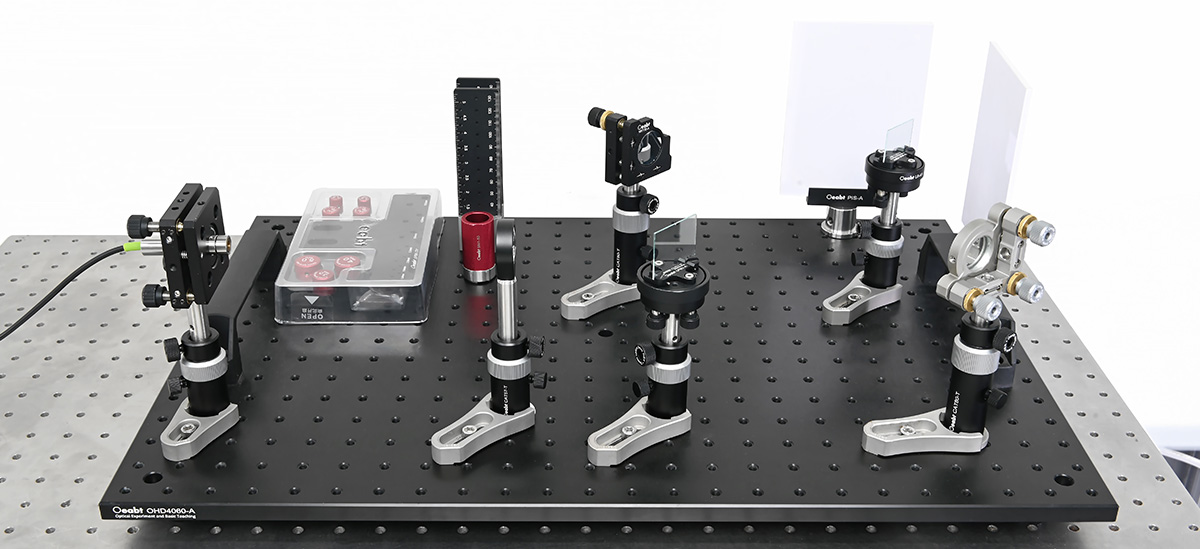

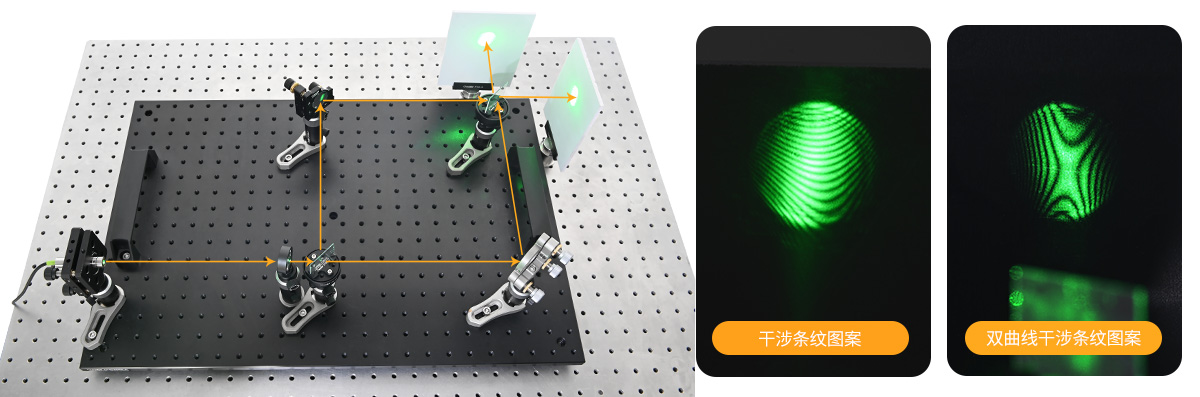

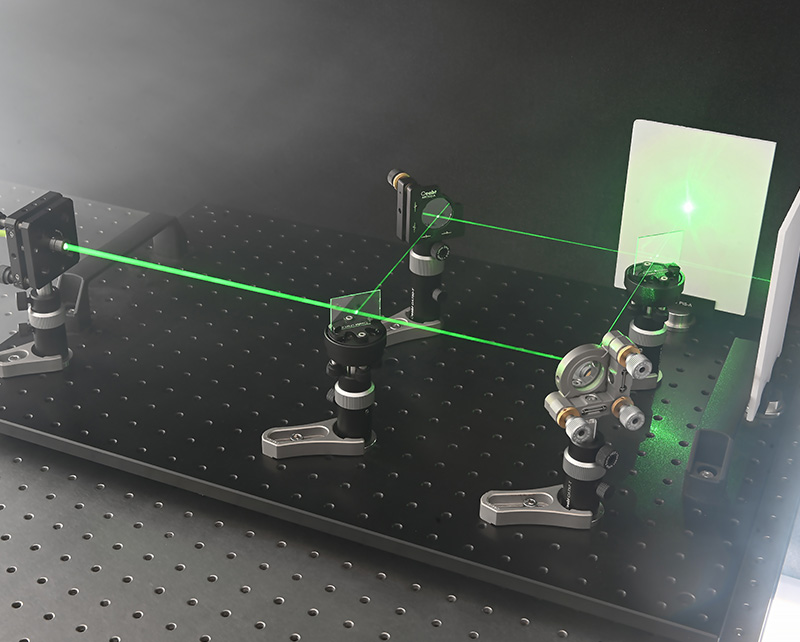

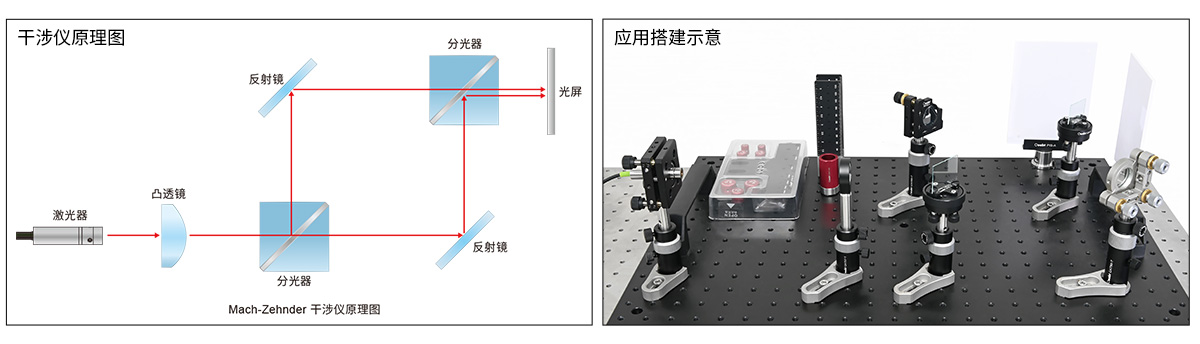

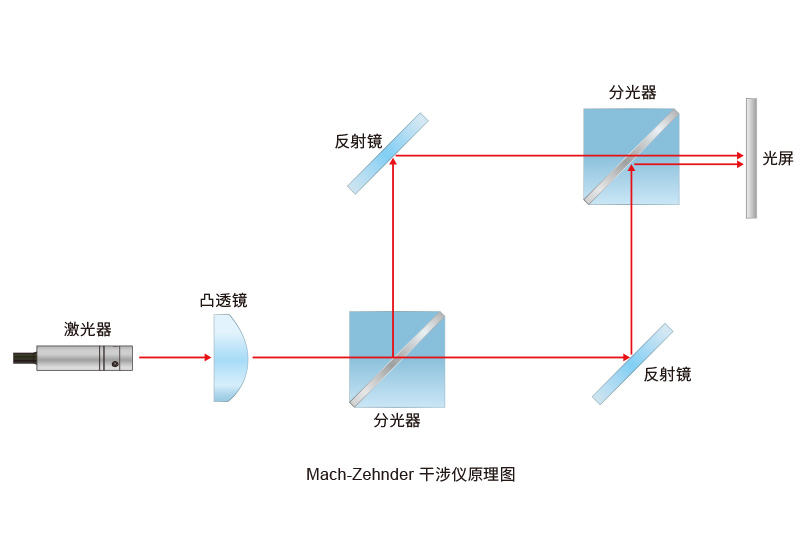

馬赫-曾德爾干涉儀基本結構包括兩個分光器、兩個反射鏡和一個合束器。
|

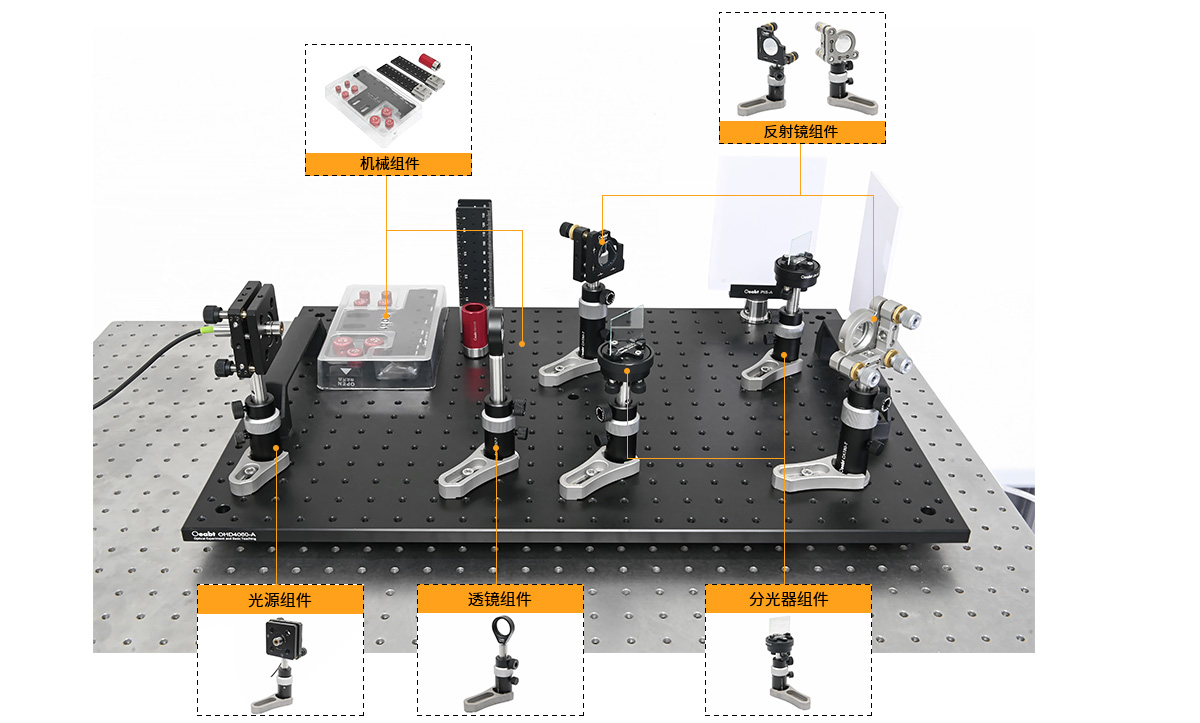

光源組件 |
|||
|
項目 |
型號 |
備注 |
數量 |
|
?12mm激光源 |
OM-12A520-3-G |
波長520nm，功率3mW |
1 |
|
激光器安裝孔 |
POL-12 |
安裝孔徑：?12mm |
1 |
|
籠式調整鏡架 |
MC-S1 |
平滑孔款，兼容?1英寸光元件，±5°俯仰±3mm平移 |
1 |
|
反射鏡組件 |
|||
|
項目 |
型號 |
備注 |
數量 |
|
鋁膜反射鏡 |
TFA-C1 |
?25.4*5mm，適用波長：380-780nm |
2 |
|
二軸可調鏡架 |
MK100-A |
兼容?1英寸光元件，可調傾斜±4° |
1 |
| 三軸可調鏡架 |
OST-K100 |
兼容?1英寸鏡片，可俯仰調節±4o~±6o |
1 |
|
分光器組件 |
|||
|
項目 |
型號 |
備注 |
數量 |
|
分光平片 |
PSMH-S38-M |
38*32*1.1mm，適用波長：400-700nm，入射角45° |
2 |
|
傾斜調整安裝座 |
LB-A3? |
±4°俯仰，Z軸±2mm |
2 |
|
矩形安裝架 |
LFM1-A |
安裝厚度＜3mm，寬度在28-40mm的光元件 |
2 |
|
透鏡組件 |
|||
|
項目 |
型號 |
備注 |
數量 |
|
平凸透鏡 |
OLB-I1-70PM |
?1英寸，f=70mm，增透膜：400-700nm |
1 |
|
透鏡安裝座 |
SM-R1 |
兼容?1英寸光元件，SM1螺紋 |
1 |
|
機械組件 |
|||
|
項目 |
型號 |
備注 |
數量 |
|
面包板 |
OHD4060-A |
400*600*13mm，M6螺孔陣列，5個沉孔 |
1 |
|
接桿支架 |
CAT57-T |
伸縮式接桿支架，L=57mm，旋扭高度8mm，兼容?12.7mm接桿，M6螺孔 |
6 |
|
PCAH2-S |
?12.7mm接桿，L=50.8mm，一端M4一端M6螺孔 |
6 | |
|
PCA31-S |
接桿底盤，M6螺栓 |
6 | |
|
M-BASE-C |
叉式壓板，固定接桿支架位置 |
6 | |
|
光斑觀察白屏板 |
PIS-A2 |
白板：148*90*4.4mm |
2 |
|
CFP0.5-S【M4】 |
白屏板接桿，?1英寸，L=12.7mm， |
2 | |
|
工具配件 |
MHR-B1 |
磁性準直尺，帶公/英制刻度 |
2 |
|
SPW-TH |
扳手工具架，含手擰螺絲*7顆和六角扳手*7把 |
1 | |
|
SPW-SM150 |
卡環扳手，L=50mm，帶刻度，兼容SM1卡環 |
1 | |
|
螺絲包 |
附贈 |
- | |

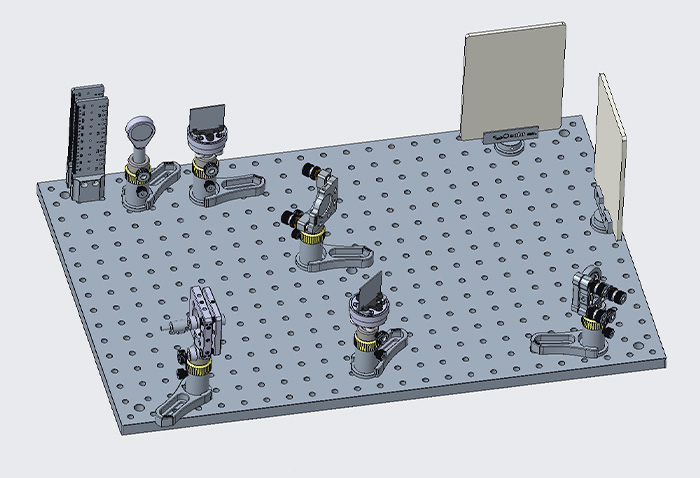

STP文件下載
