參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 兼容標準30mm籠式系統的間距；

? 兩個接口端均用SM1螺紋孔，底面工作臺面多種規格螺紋可選；

? 實心一體式結構保持系統的對準性；

? 為用于籠式共軸結構的多種光學組件提供了所需的額外空間；

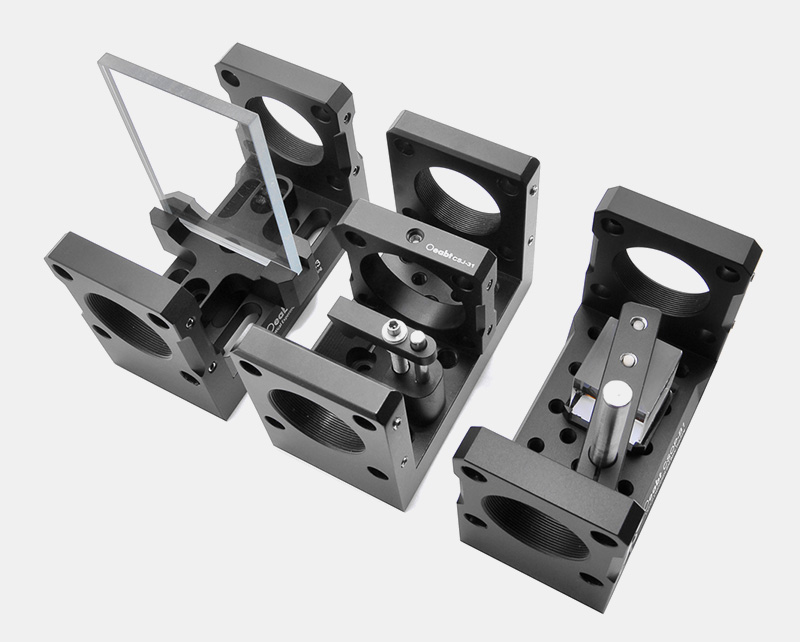

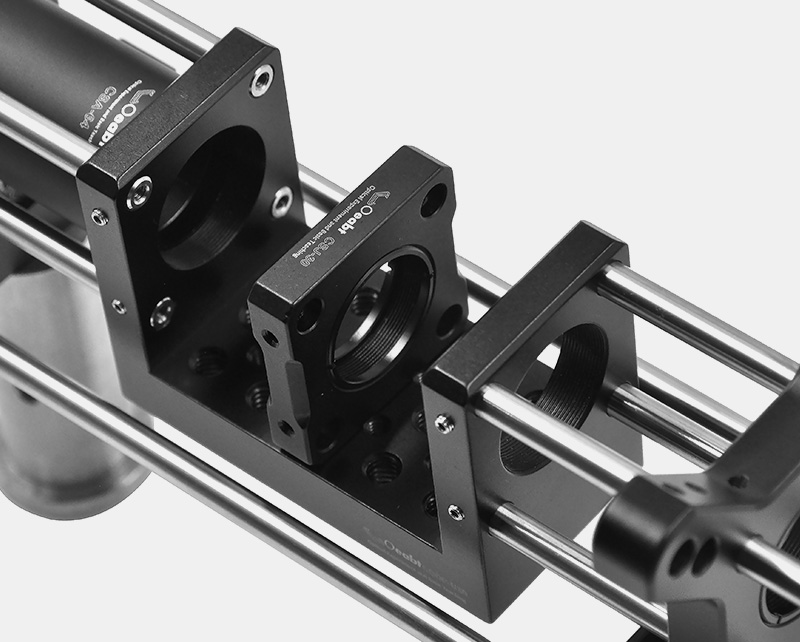

U形臺在標準的30mm籠式系統或類似的透鏡套筒裝置內部提供了一個缺口。U形臺內還有豐富的安裝孔，一些不適合標準籠式支桿的小光學部件，可通過這些安裝孔靈活地安裝在U形臺內。實心一體式結構通過精密加工而構建成剛性結構，且不會影響整個系統的對準性。每端都具有標準SM1(1.035英寸-40)螺紋，使其能兼容多種光學安裝組件。

品名	籠式U型安裝臺
規格	418112.7mm
工作臺面	41*81mm
端口螺紋	SM1（1.035”-40）螺紋
材質	7075鋁合金

型號	參數
CSOP-40 \| 臺面螺紋:1/4"-20和8-32; 重量:154.8g;
CSOP-B1 \|?臺面螺紋:M4;?重量:159.4g;
CSOP-B2 \|?臺面螺紋: M4/M6;?重量:151.7g;
CSOP-B3 \|?臺面螺紋:M4/M6/沉頭槽;?重量:130.0g;

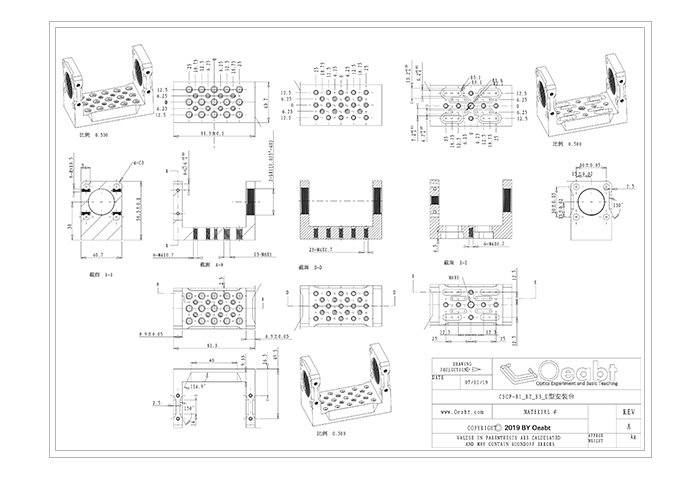

示意圖

通用參數

?光學知識點

- 光學常用螺紋尺寸標準

這是美國 Thorlabs 公司特有的螺紋,不是常用的光學螺紋。SM在螺紋表達上是縫紉機螺紋的代號,? 但美國這公司把它用來對光學鏡頭及套筒內外螺紋連接。螺紋性質為UNS，美國統一特殊螺紋,公差精度為2A/2B,這螺紋特殊地方是不管直徑大小，螺距一樣為每英寸40牙。具體尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2則表示1和2英寸】

系列?	類型	螺紋	公稱直徑	小徑	中徑	大徑
SM05	內	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	內	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05????	26.19±0.06
SM2	內	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

?產品描述

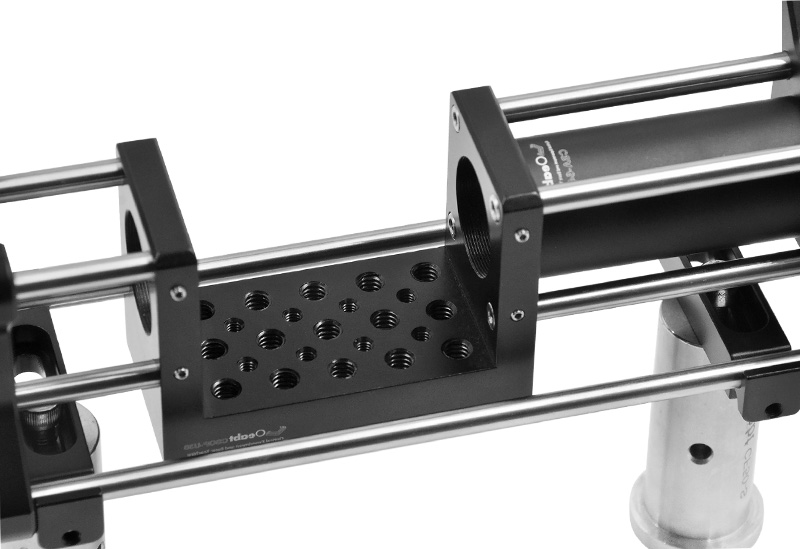

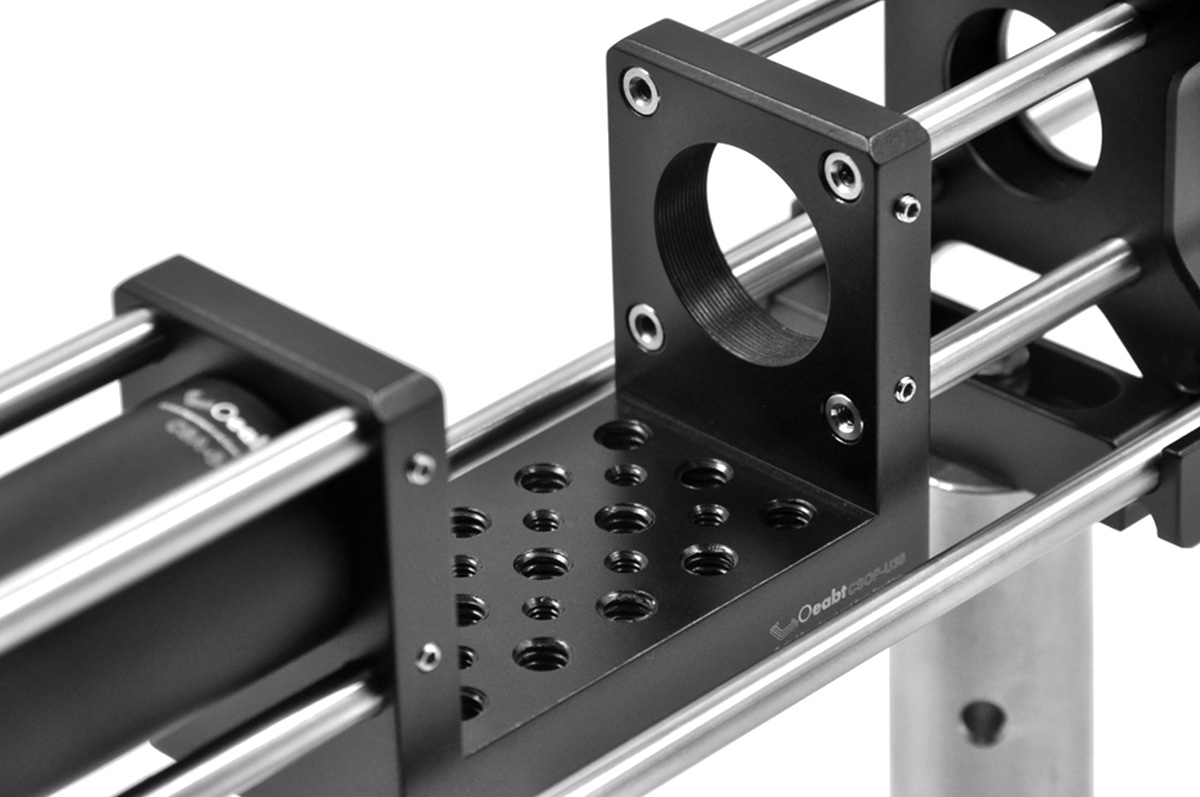

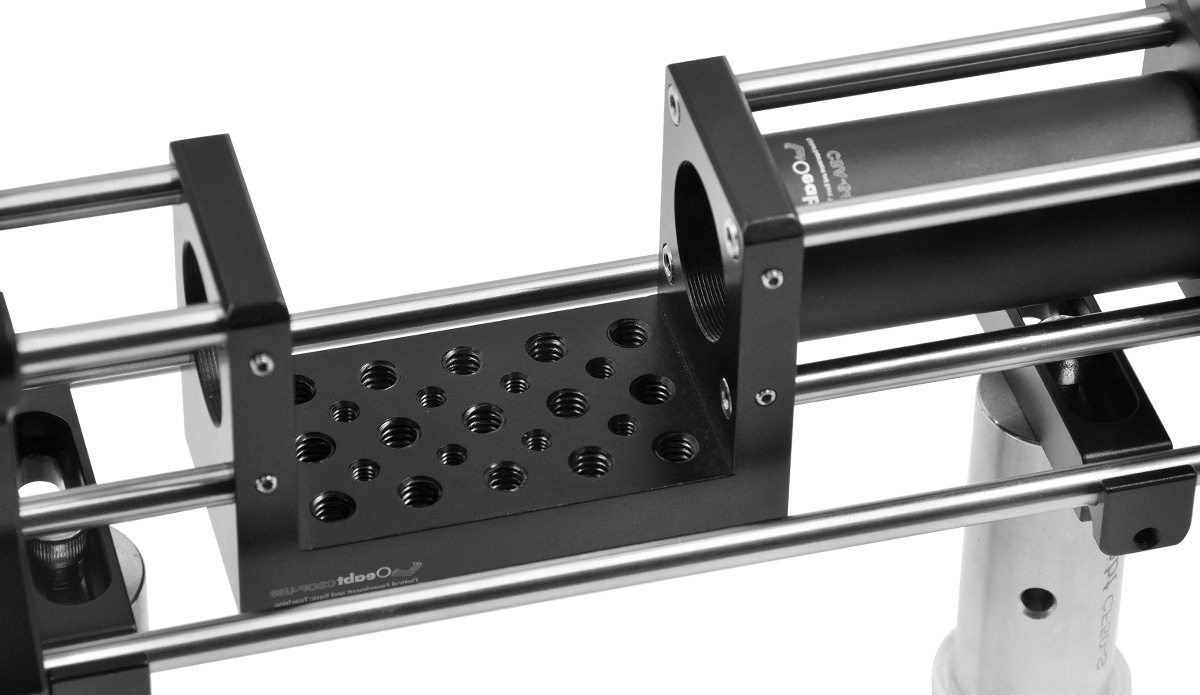

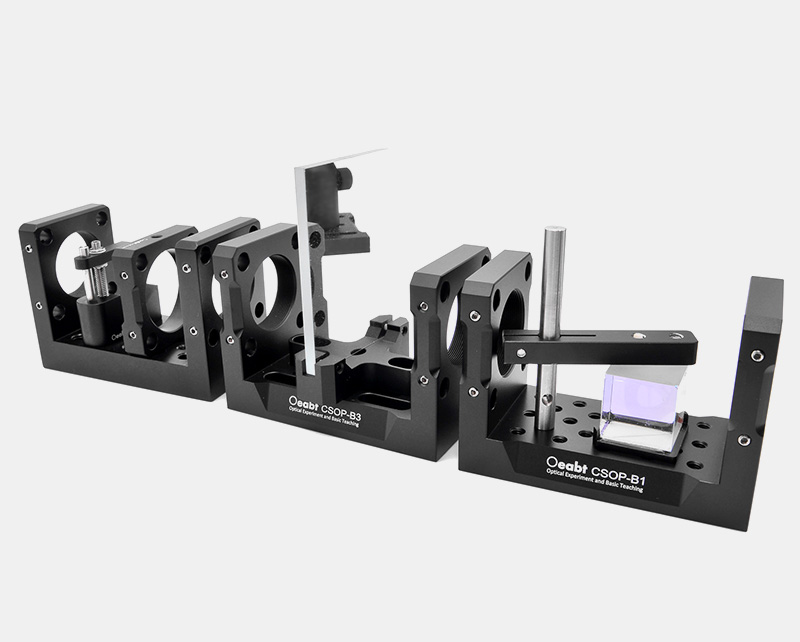

（1）籠式系統U形臺在標準的30mm籠式系統或類似的透鏡套筒裝置內部提供了一個螺紋安裝面。一些不適合標準籠式支桿的小光學部件, 豐富的螺紋孔提供了在U形臺構建小光學組件所必需的靈活性。實心一體式結構通過精密加工而構建成剛性結構，以提供穩定性并保持整個系統的對準性。

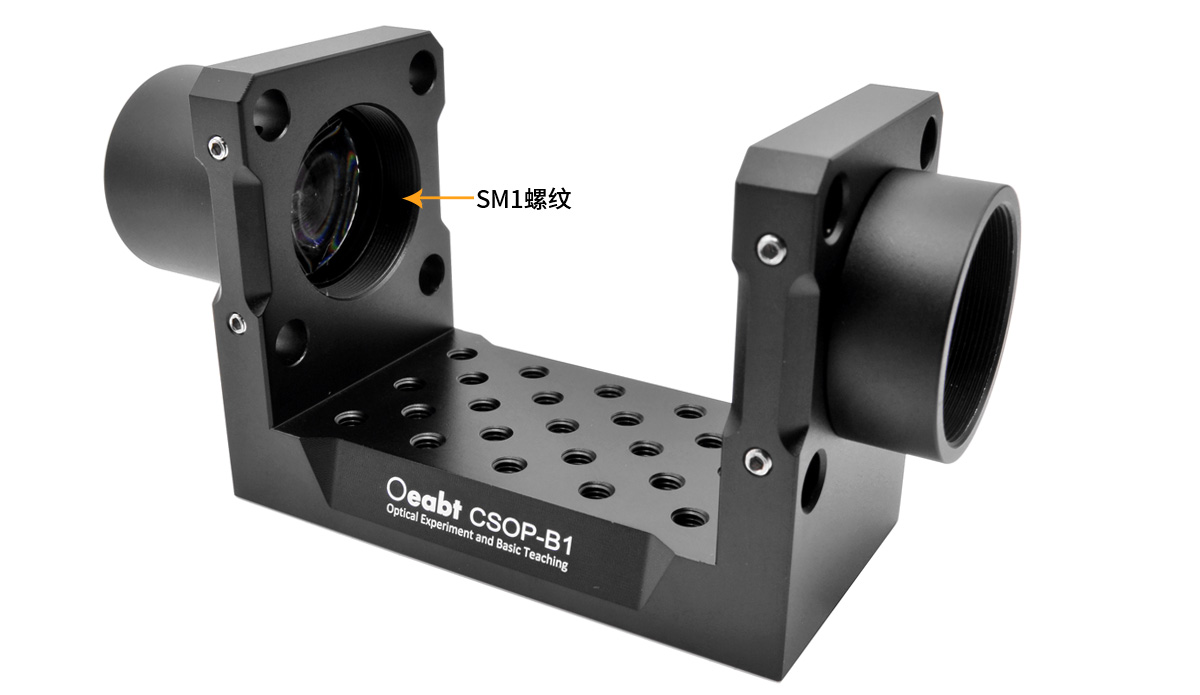

（2）U形臺內每端都具有標準SM1(1.035”-40)螺紋,使其能兼容多種光學安裝組件，如本公司的透鏡套管系列。

（3）每端各有四個通孔，兼容?6mm籠桿，通孔側面都有一個緊定螺絲，可使用2mm六角扳手固定籠桿至U形臺上。

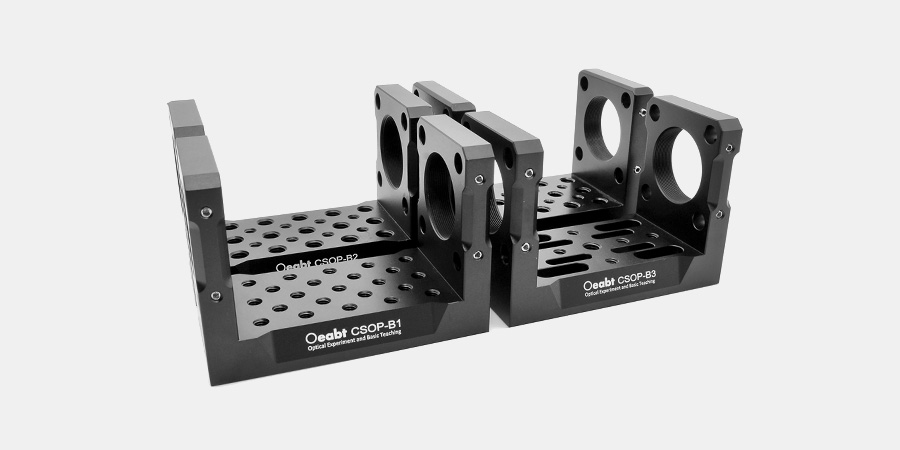

（4）U形臺具有豐富的螺紋安裝面，有1/4"-20和8-32螺紋孔、公制M4/M6螺紋孔、M4/M6沉頭槽，多種規格螺紋陣列可選，可滿足大多組件的安裝要求。

???CSA系列 ?1英寸公轉母透鏡套筒點擊購買 >	???PCM-S系列 ?6mm籠式支桿點擊購買 >
???CFP-S系列 ?1英寸不銹鋼接桿點擊購買 >

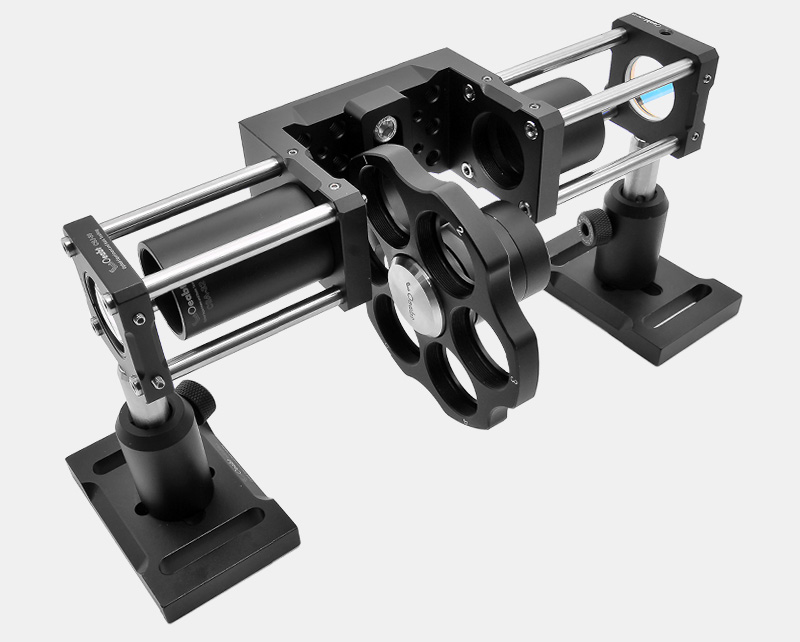

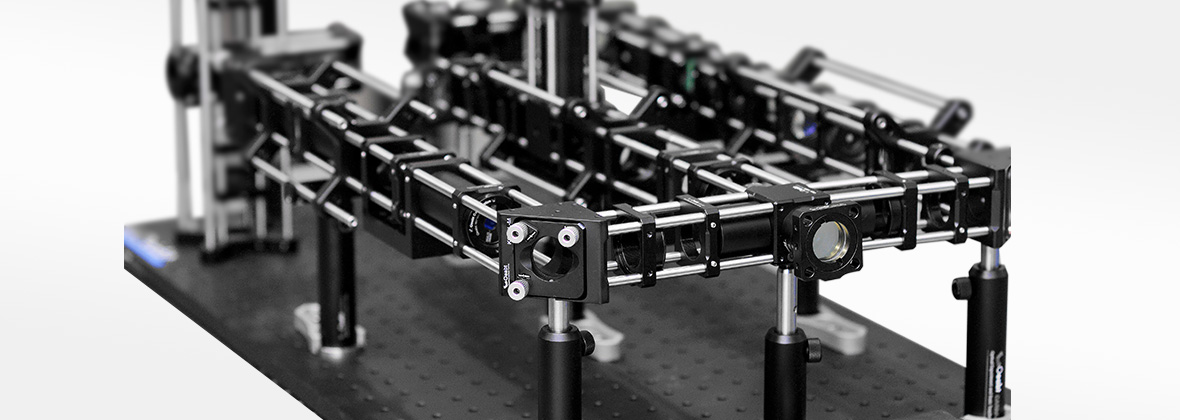

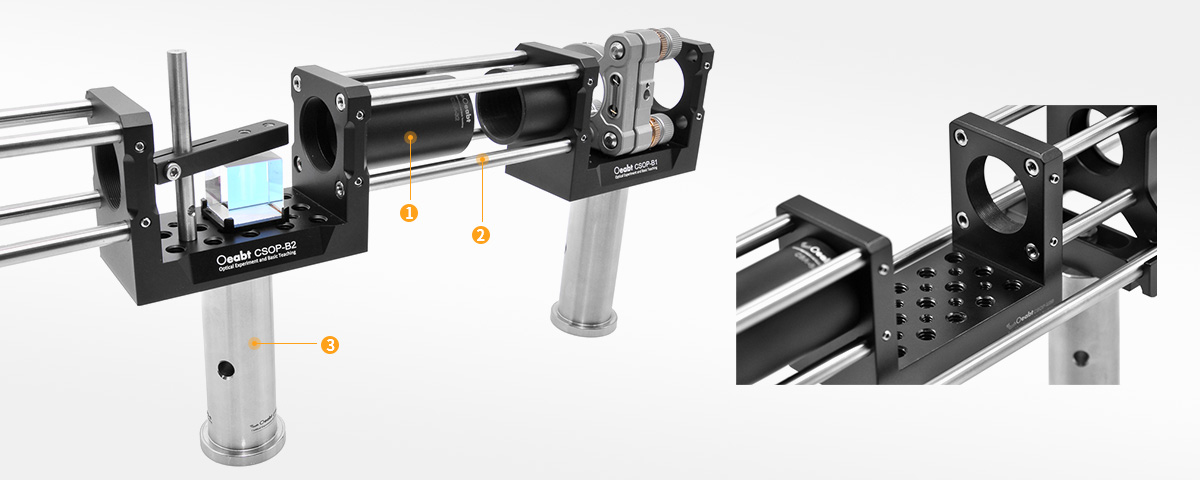

? ? ? Oeabt的籠式系統提供不同的可用于籠式共軸系統的配件和轉接件，可通過安裝接桿或透鏡套管，可以將籠式系統集成到光學設備中去。

CSOP-40 30mm籠式U型臺

? 兼容標準30mm籠式系統的間距；

? 兩個接口端均用SM1螺紋孔，臺面螺紋類型：1/4"-20和8-32；

? 實心一體式結構保持系統的對準性；

? 為用于籠式共軸結構的多種光學組件提供了所需的額外空間；

在標準的30mm籠式系統或類似的透鏡套筒裝置內部提供了一個1/4"-20和8-32螺紋陣列的安裝面，一些不適合標準籠式支桿的小光學部件, 豐富的螺紋孔提供了在U形臺構建小光學組件所必需的靈活性。U形臺內每端都具有標準SM1(1.035”-40)螺紋,使其能兼容多種光學安裝組件。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CSOP-40

規格：臺面螺紋:1/4"-20|8-32

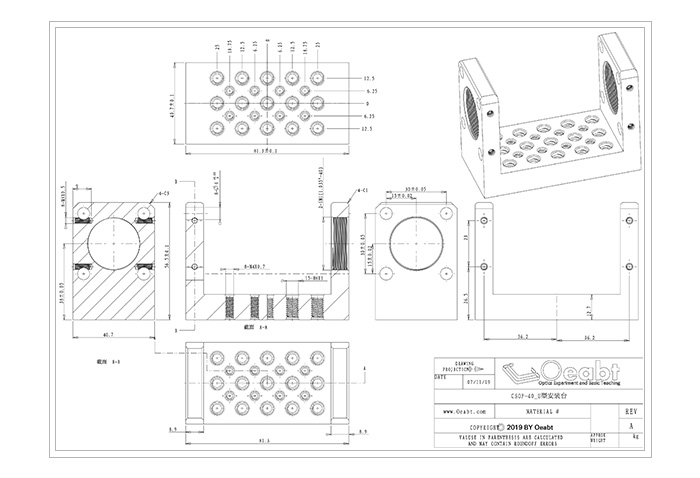

工程圖：點擊下載

對比：

單價：￥320

發貨日期：當天

購物車：

CSOP-40 30mm籠式U型臺

規格

41*81*12.7mm
材質

7075鋁合金
重量

154.8g
中心孔徑

螺紋類型

產品描述

工作臺面:41*81mm;
端口螺紋:SM1(1.035”-40)內螺紋;

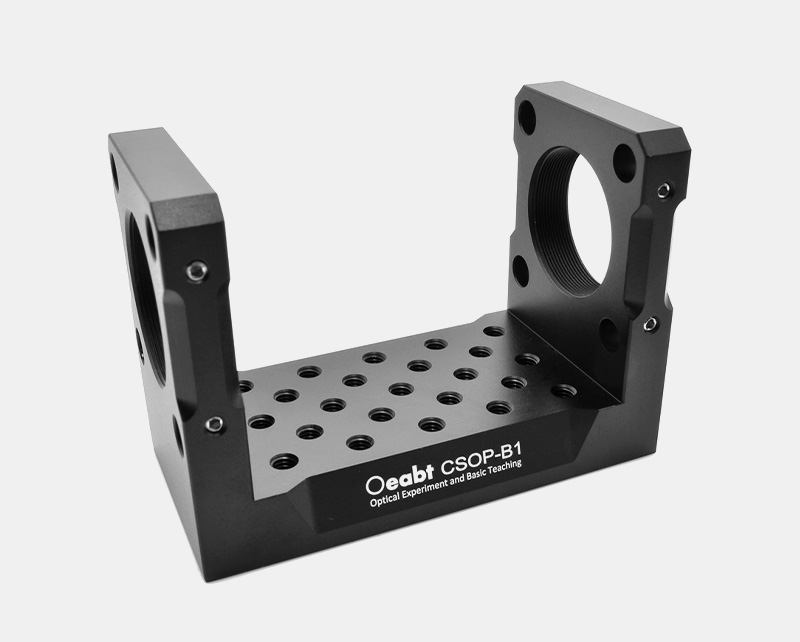

CSOP-B1 30mm籠式U型臺

? 兼容標準30mm籠式系統的間距；

? 兩個接口端均用SM1螺紋孔，臺面螺紋類型：M4；

? 實心一體式結構保持系統的對準性；

? 為用于籠式共軸結構的多種光學組件提供了所需的額外空間；

在標準的30mm籠式系統或類似的透鏡套筒裝置內部提供了一個M4螺紋陣列的安裝面，一些不適合標準籠式支桿的小光學部件, 豐富的螺紋孔提供了在U形臺構建小光學組件所必需的靈活性。U形臺內每端都具有標準SM1(1.035”-40)螺紋,使其能兼容多種光學安裝組件。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CSOP-B1

規格：臺面螺紋:M4

工程圖：點擊下載

對比：

單價：￥320

發貨日期：當天

購物車：

CSOP-B1 30mm籠式U型臺

規格

41*81*12.7mm
材質

7075鋁合金
重量

159.4g
中心孔徑

螺紋類型

產品描述

工作臺面:41*81mm;
端口螺紋:SM1(1.035”-40)內螺紋;

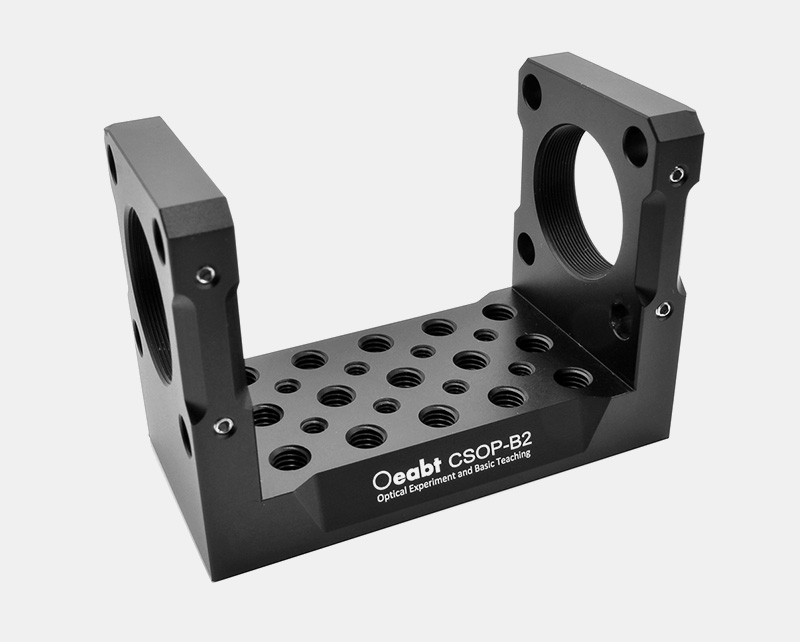

CSOP-B2 30mm籠式U型臺

? 兼容標準30mm籠式系統的間距；

? 兩個接口端均用SM1螺紋孔，臺面螺紋類型：M4/M6；

? 實心一體式結構保持系統的對準性；

? 為用于籠式共軸結構的多種光學組件提供了所需的額外空間；

在標準的30mm籠式系統或類似的透鏡套筒裝置內部提供了一個M4/M6螺紋陣列的安裝面，一些不適合標準籠式支桿的小光學部件, 豐富的螺紋孔提供了在U形臺構建小光學組件所必需的靈活性。U形臺內每端都具有標準SM1(1.035”-40)螺紋,使其能兼容多種光學安裝組件。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CSOP-B2

規格：臺面螺紋:M4/M6

工程圖：點擊下載

對比：

單價：￥320

發貨日期：當天

購物車：

CSOP-B2 30mm籠式U型臺

規格

41*81*12.7mm
材質

7075鋁合金
重量

151.7g
中心孔徑

螺紋類型

產品描述

工作臺面:41*81mm;
端口螺紋:SM1(1.035”-40)內螺紋;

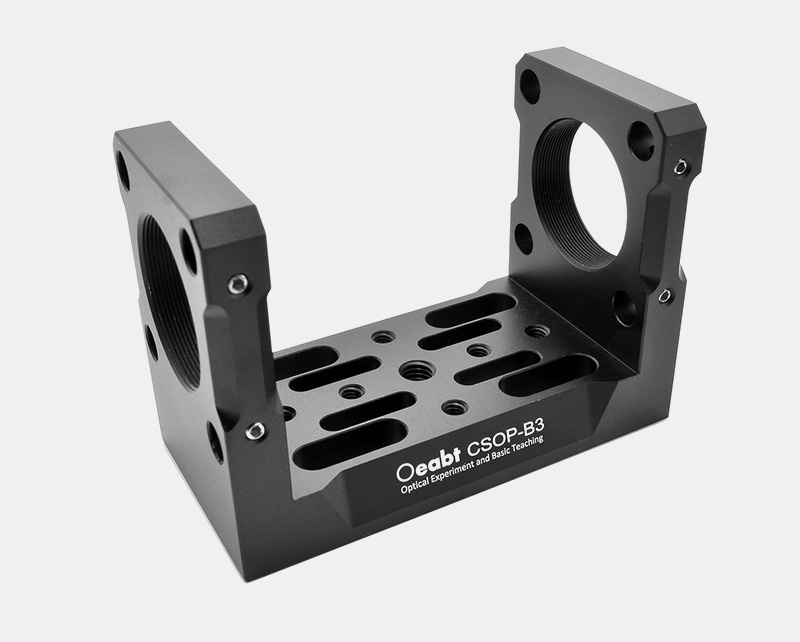

CSOP-B3 30mm籠式U型臺

? 兼容標準30mm籠式系統的間距；

? 兩個接口端均用SM1螺紋孔，臺面螺紋類型：M4/M6/沉頭槽；

? 實心一體式結構保持系統的對準性；

? 為用于籠式共軸結構的多種光學組件提供了所需的額外空間；

在標準的30mm籠式系統或類似的透鏡套筒裝置內部提供了一個M4/M6/沉頭槽陣列的安裝面，一些不適合標準籠式支桿的小光學部件, 豐富的螺紋孔提供了在U形臺構建小光學組件所必需的靈活性。U形臺內每端都具有標準SM1(1.035”-40)螺紋,使其能兼容多種光學安裝組件。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CSOP-B3

規格：臺面螺紋:M4/M6/沉頭槽

工程圖：點擊下載

對比：

單價：￥320

發貨日期：當天

購物車：

CSOP-B3 30mm籠式U型臺

規格

41*81*12.7mm
材質

7075鋁合金
重量

130.0g
中心孔徑

螺紋類型

產品描述

工作臺面:41*81mm;
端口螺紋:SM1(1.035”-40)內螺紋;

型號	參數
CSOP-40 \| 臺面螺紋:1/4"-20和8-32; 重量:154.8g;
CSOP-B1 \|?臺面螺紋:M4;?重量:159.4g;
CSOP-B2 \|?臺面螺紋: M4/M6;?重量:151.7g;
CSOP-B3 \|?臺面螺紋:M4/M6/沉頭槽;?重量:130.0g;
