? X、Y和Z軸的行程為4mm；
? 撓性設計，確保平滑連續運動和長期穩定性；
? 預配置調節器，以進行手動粗調或精調；
? 緊湊尺寸：77.5*74.0*62.4mm，不包括驅動器；
? 頂板帶凹槽，確保多軸位移臺配件的對準；
? 所有調節器都均接駁到共用的基部底座，將串擾降到最低；
? 模塊化的設計允許拆卸和更換外置促動器；

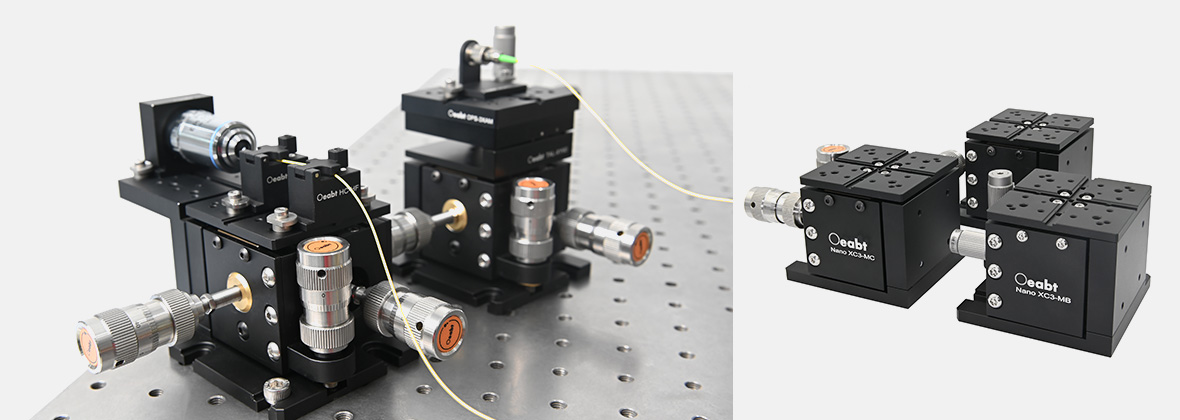

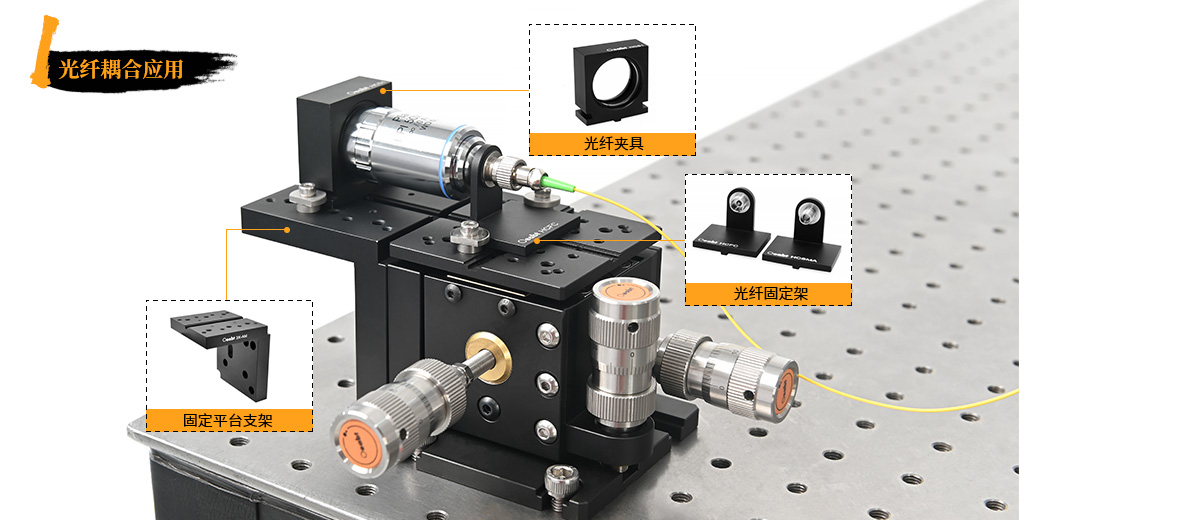

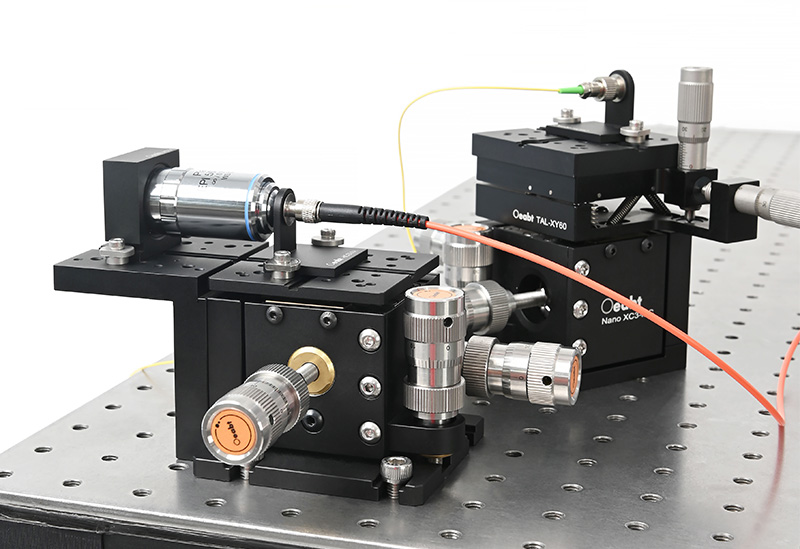

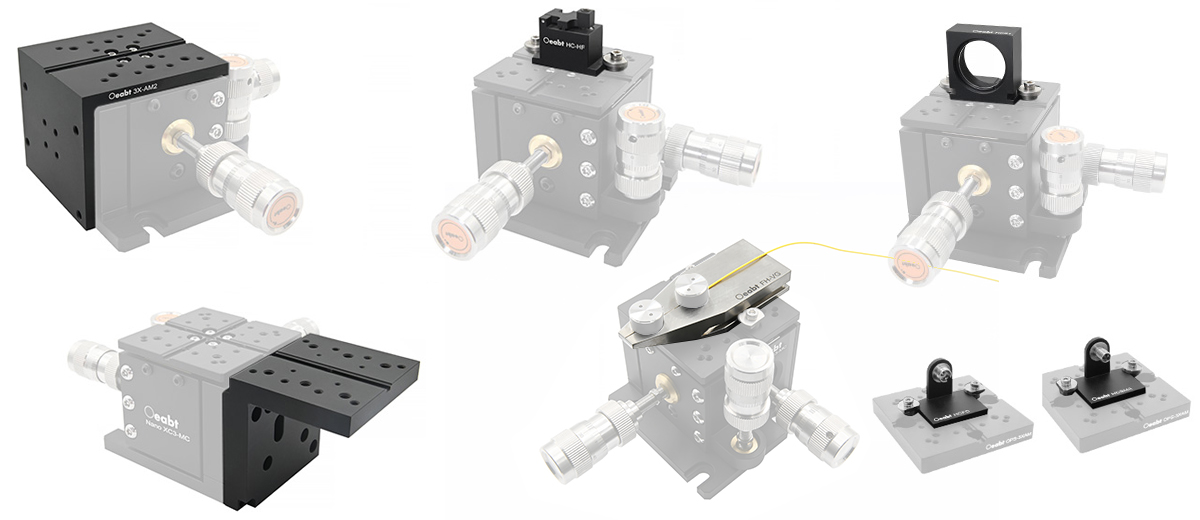

? 適用于專業光纖耦合系統、光纖對準或波導定位系統；

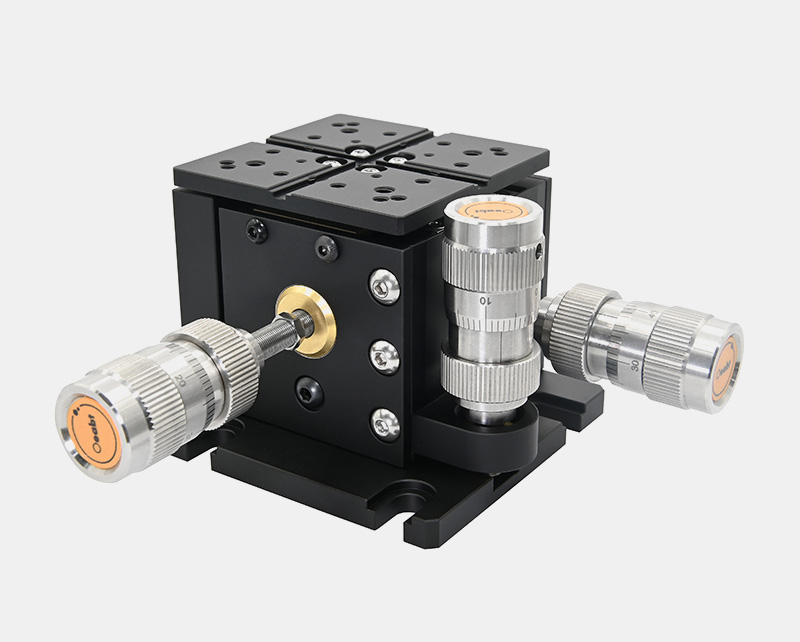

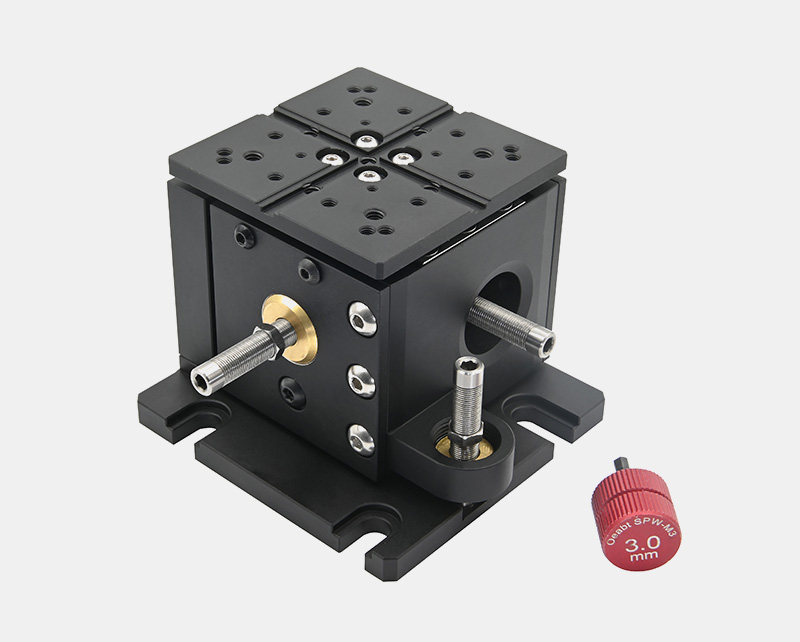

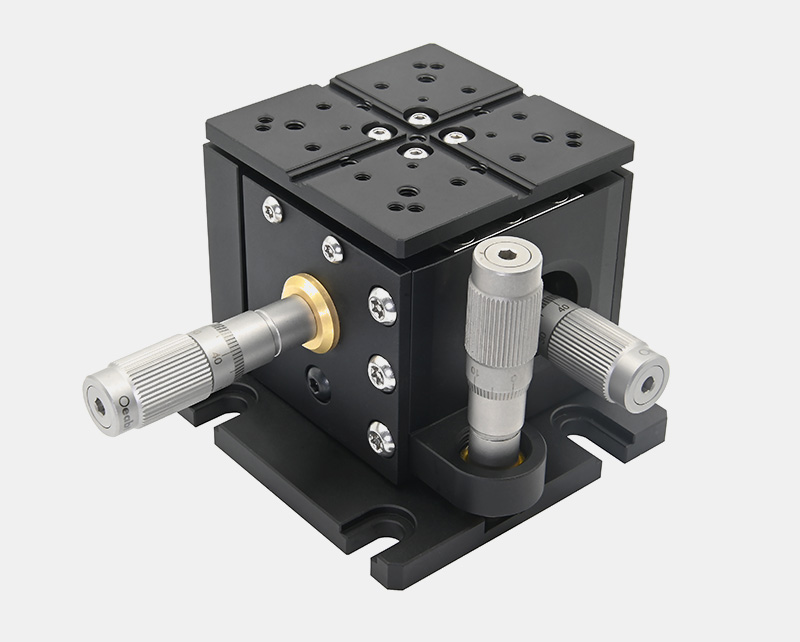

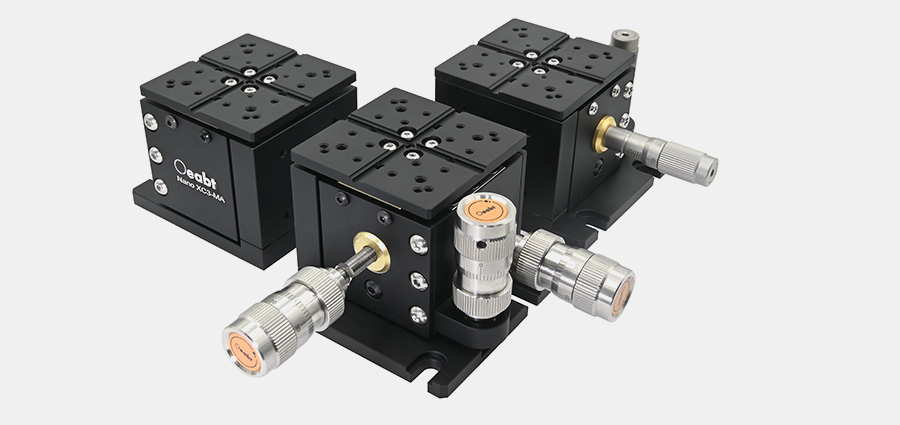

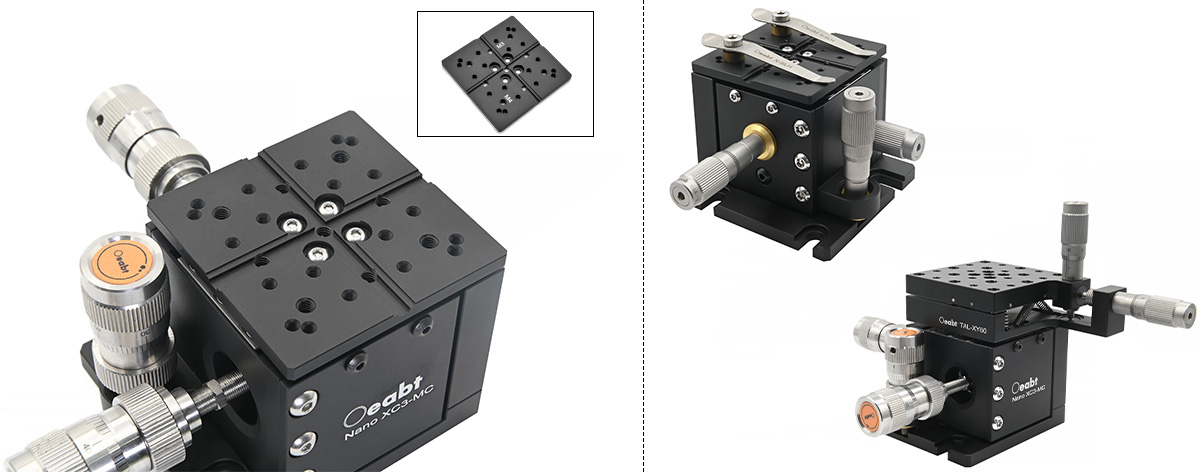

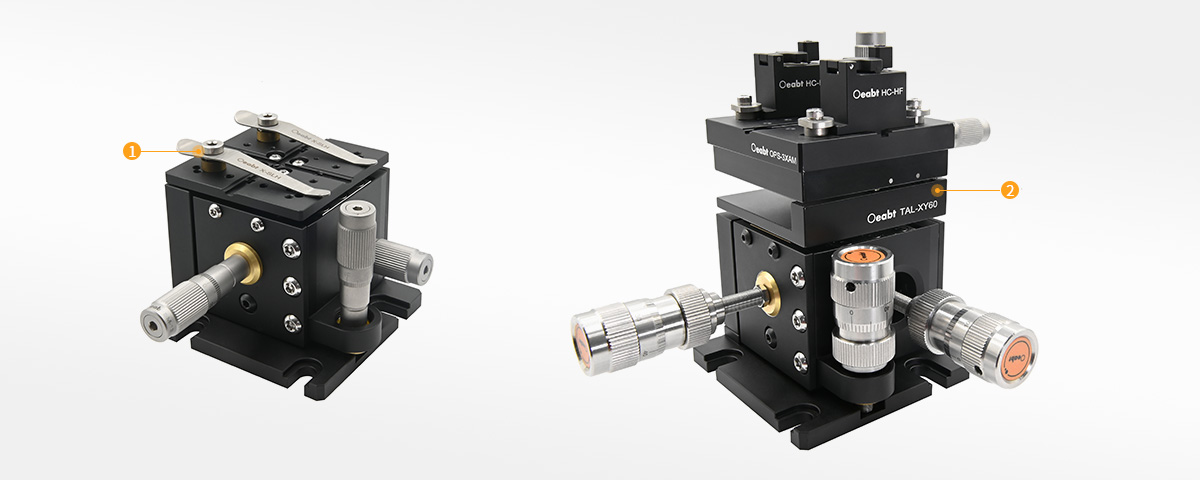

我們的三軸Nano?XC3系列位移臺的模塊化設計允許在任何時候拆卸和更換驅動器。所有驅動器都直接耦合在底部，將系統中運動串擾降到最低。平行撓性設計確保了精確、平滑、連續的運動，摩擦可以忽略。
|
三軸撓性位移臺 |
|||
|
型號 |
Nano XC3-MA |
Nano XC3-MB |
Nano XC3-MC |
|

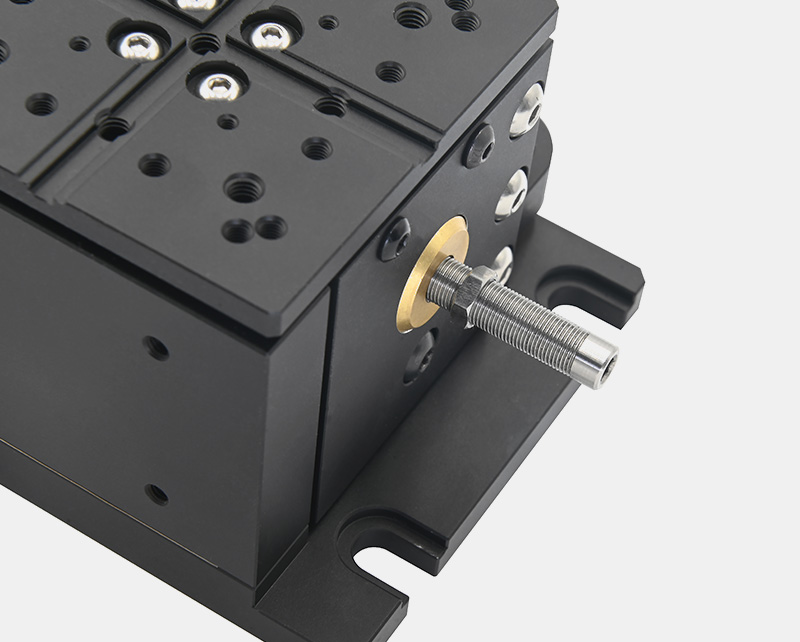

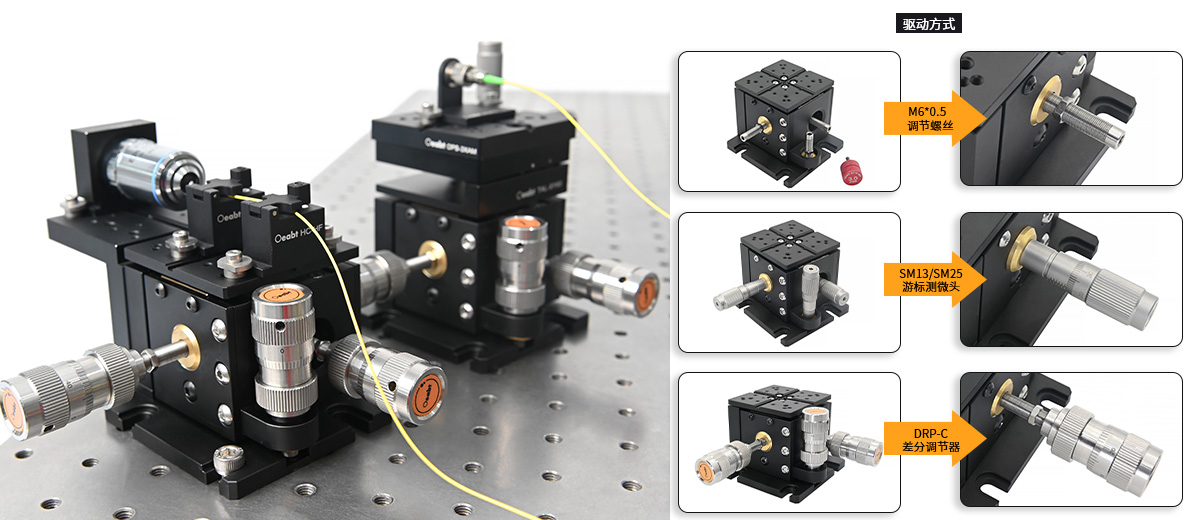

調節器 |
M6*0.5調節螺絲 |

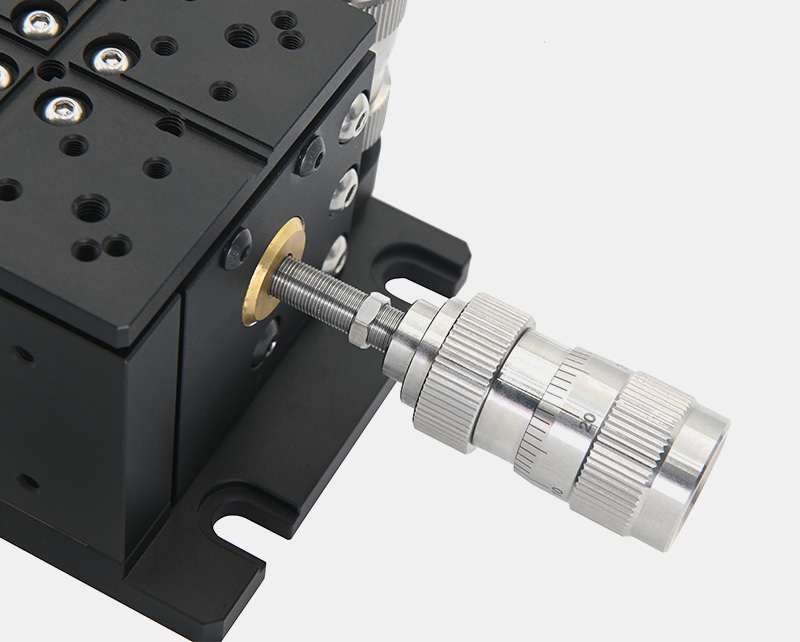

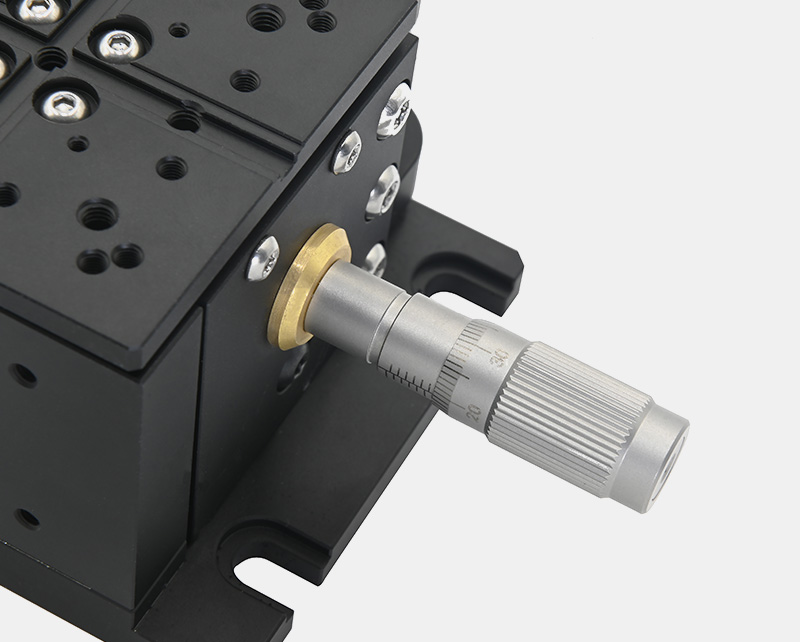

SM13千分尺 |
DRP-C差分調節器 |
|
粗調進給量 |
500μm/圈 |
500μm/圈， |
500μm/圈 |
|
精調進給量 |
/ |
/ |
精調300μm，50μm/圈 |
|
理論精度 |
/ |
10μm |
粗調10μm，精調1μm |
|
重量 |
732.6g |
589.4g |
512.5g ? |
|
規格 |
77.5*74.0*62.4mm（不含驅動器） |
||
|
頂板尺寸 |
60.0*60.0mm |
||
|
可調行程 |
XYZ軸4mm |
||
|
材質 |
7075鋁合金 |
||
|

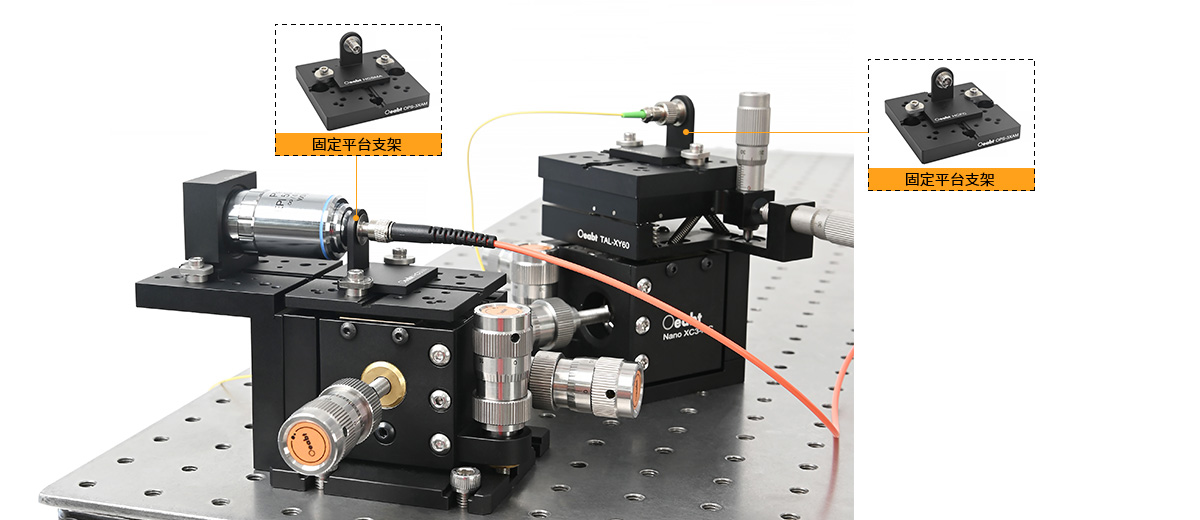

固定平臺支架 |
|
|

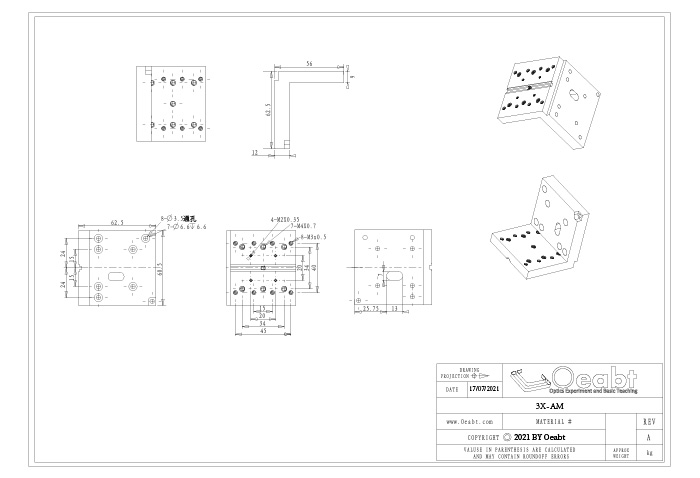

型號 |
3X-AM |
|
規格 |
56.0*62.5*62.5mm |
|
螺紋類型 |
4處M2，8處M3，7處M4，8處?3.5mm沉頭孔 |
|
重量 |
169.1g |
|
材質 |
7075鋁合金 |
|

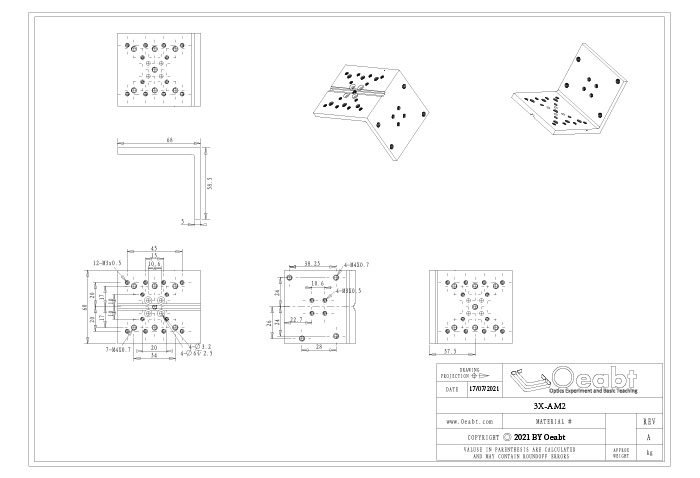

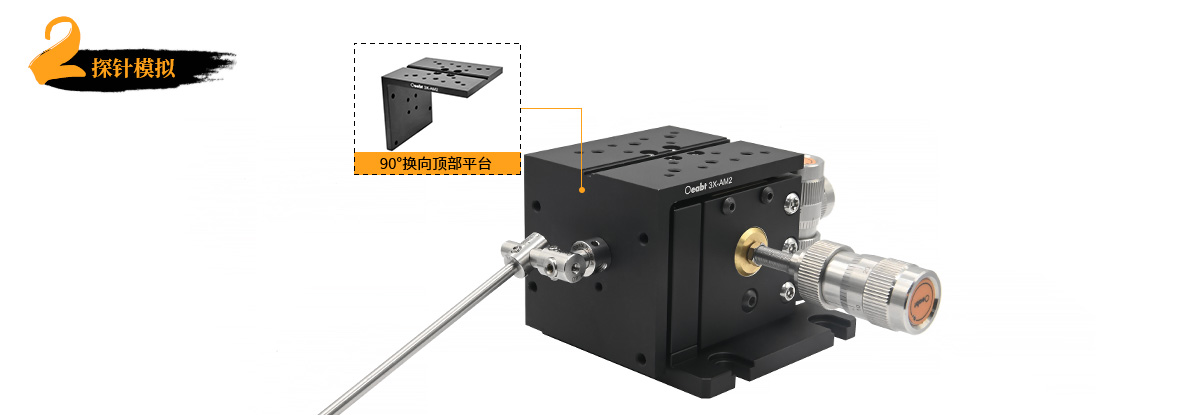

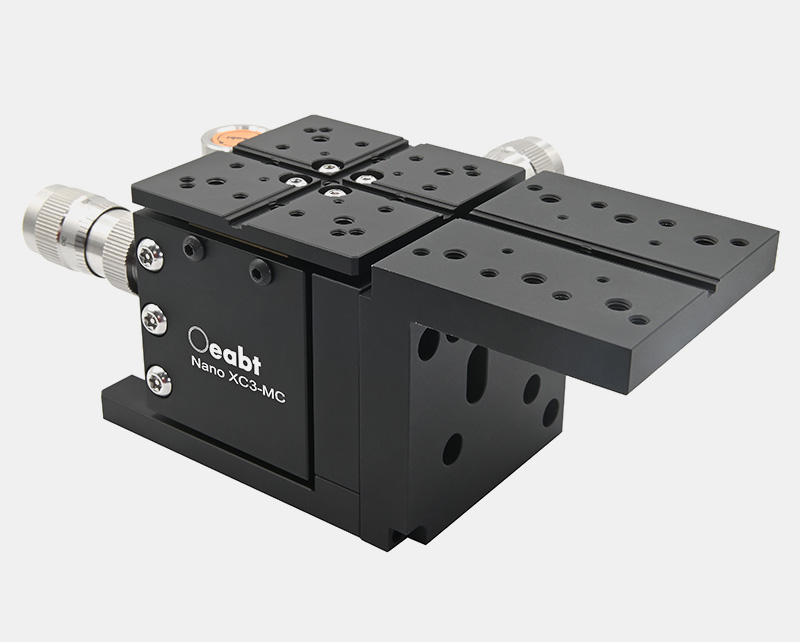

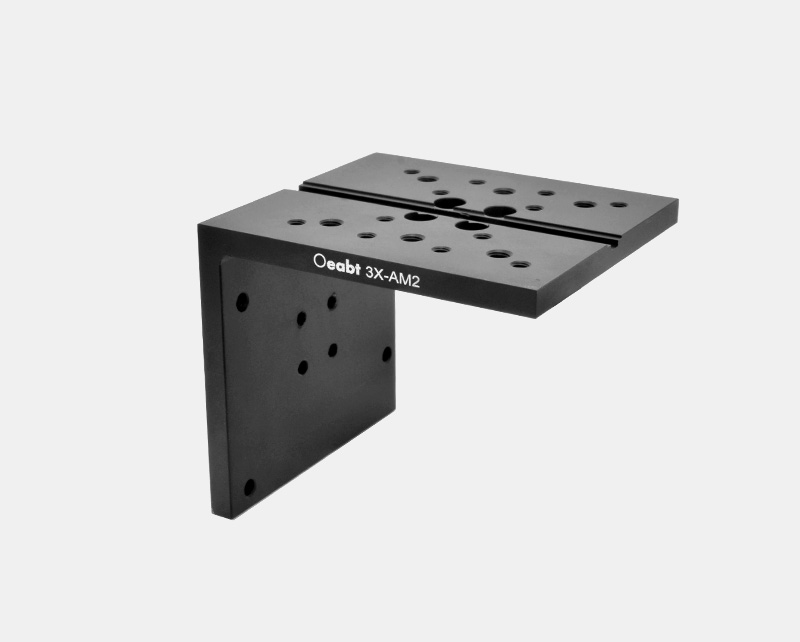

90°換向頂部平臺 |
|
|
型號 |
3X-AM2 |
|
規格 |
68.0*60.0*58.5mm |
|
螺紋類型 |
16處M3，11處M4，4處?3.2mm沉頭孔， |
|
重量 |
93.0g |
|
材質 |
7075鋁合金 |
|

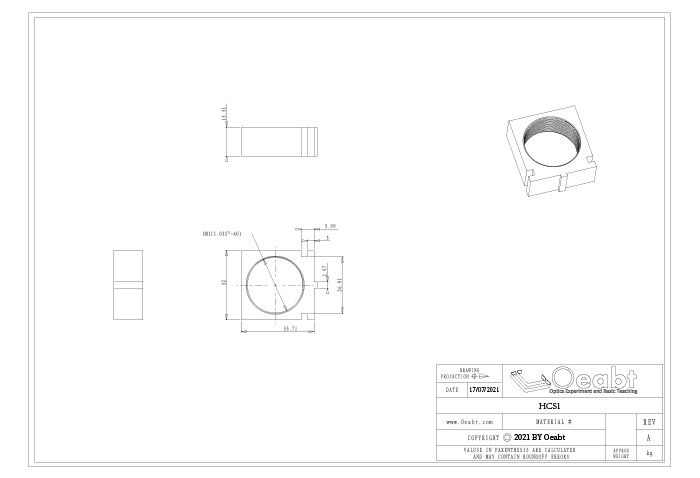

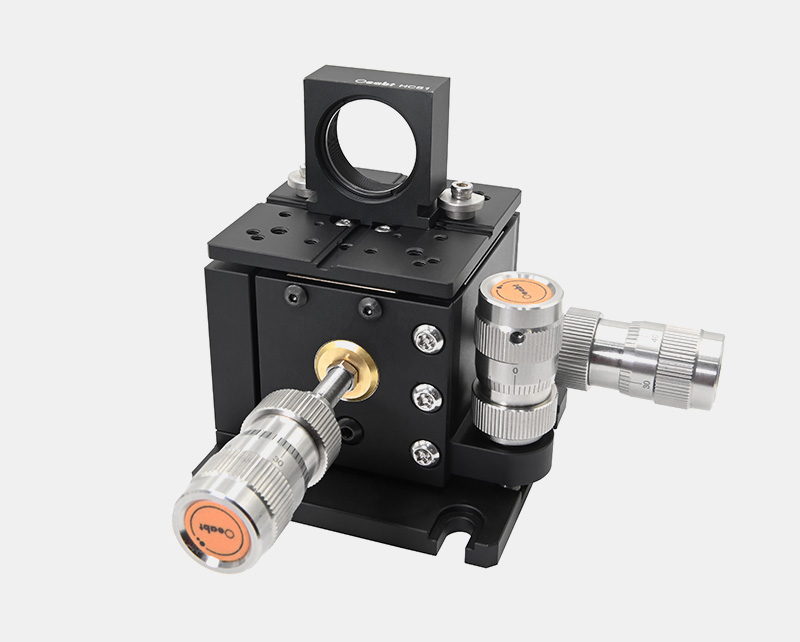

光纖夾具 |
|
|
型號 |
HCS1 |
|
規格 |
32.1*13.4*35.0mm |
|
螺紋類型 |
SM1（1.035”-40）內螺紋 |
|
重量 |
22.8g |
|
材質 |
7075鋁合金 |
|

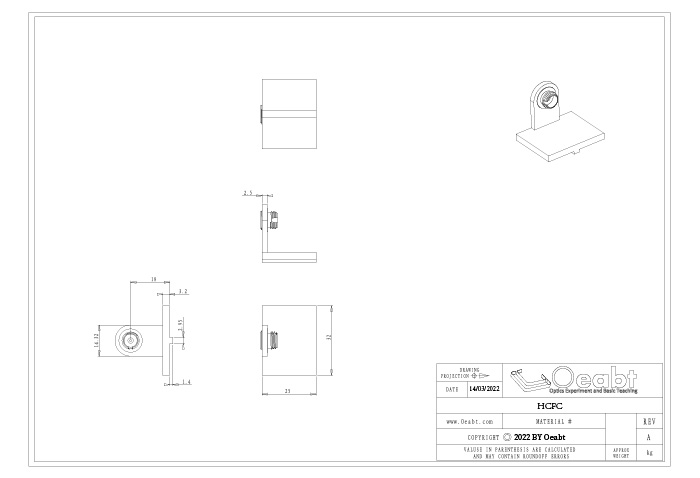

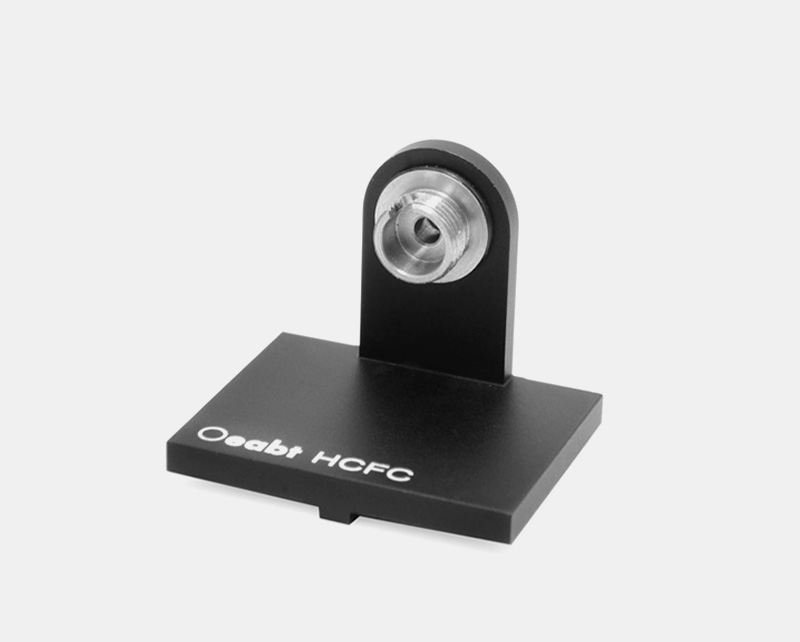

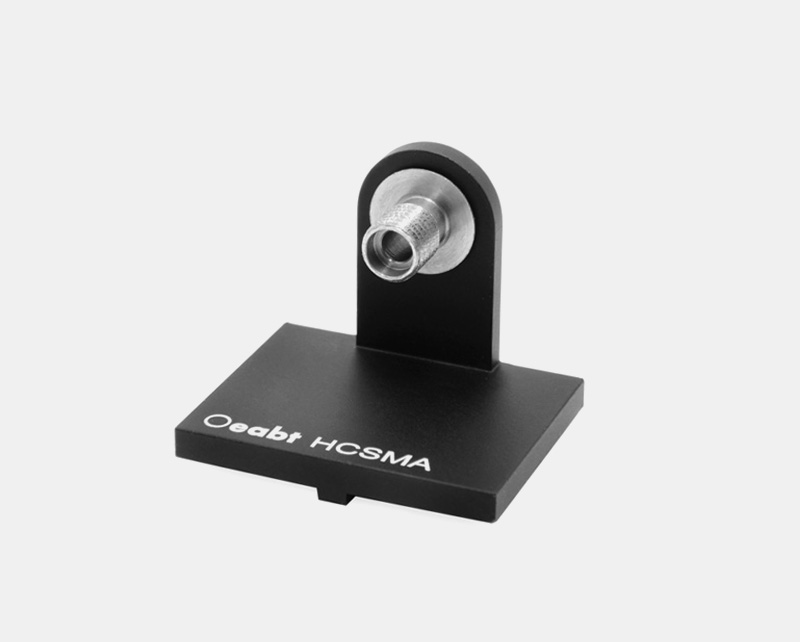

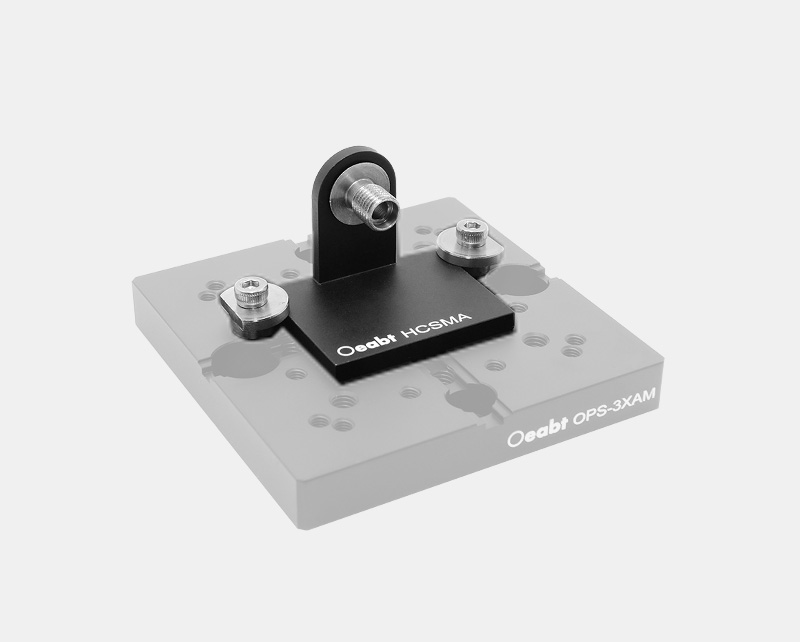

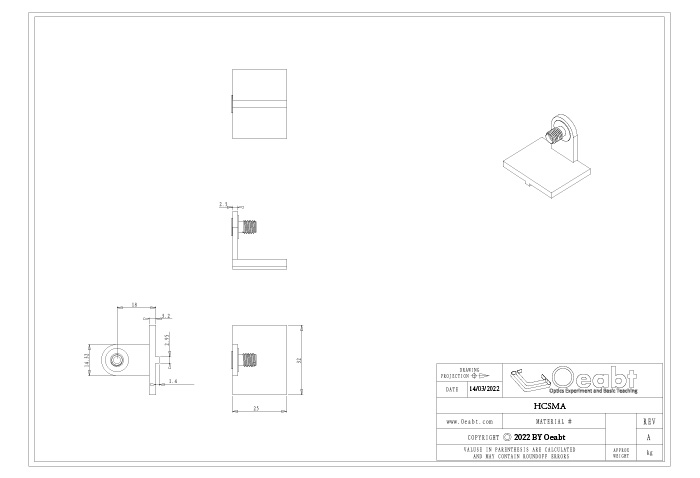

光纖固定架 |
||
|
型號 |

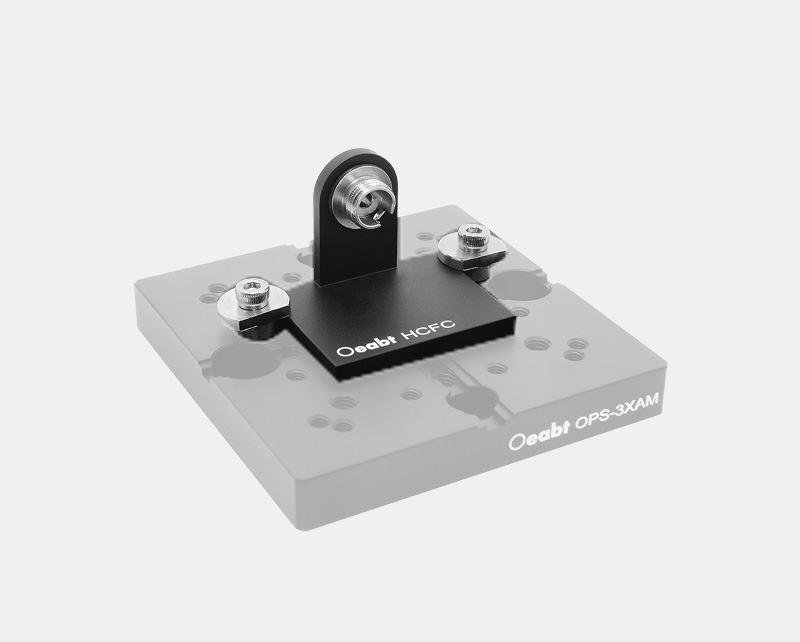

HCFC |
HCSMA |
|
規格 |
32.0*25.1*26.6mm |
|
|
接口類型 |
FC，寬鍵槽2.2 mm |
SMA |
|
重量 |
10.7g |
10.9g |
|
材質 |
7075鋁合金 |
|
|

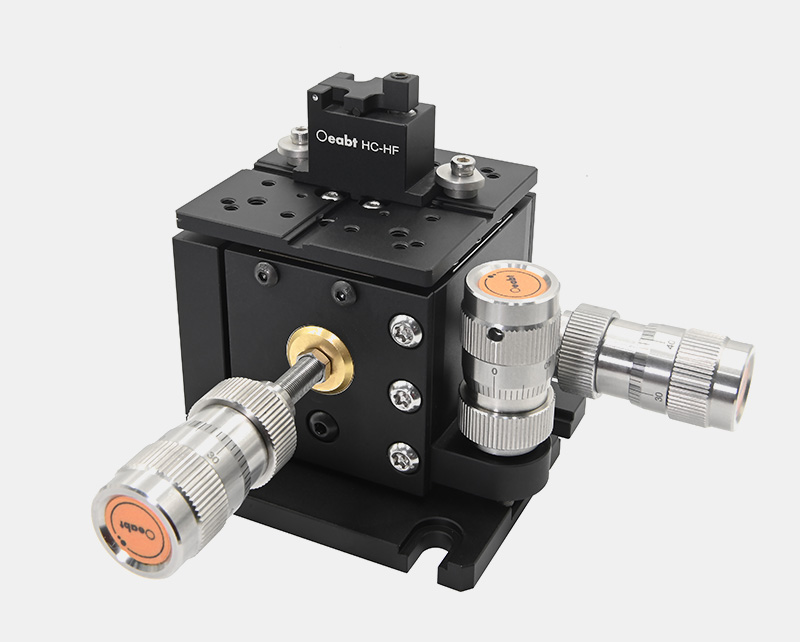

祼光纖夾具 |
|
|
型號 |
HC-HF |
|
規格 |
32.0*15.0*27.8mm |
|
夾持直徑 |
?150-341μm |
|
螺孔類型 |
2處M4 |
|
重量 |
21.5g |
|
材質 |
7075鋁合金 |

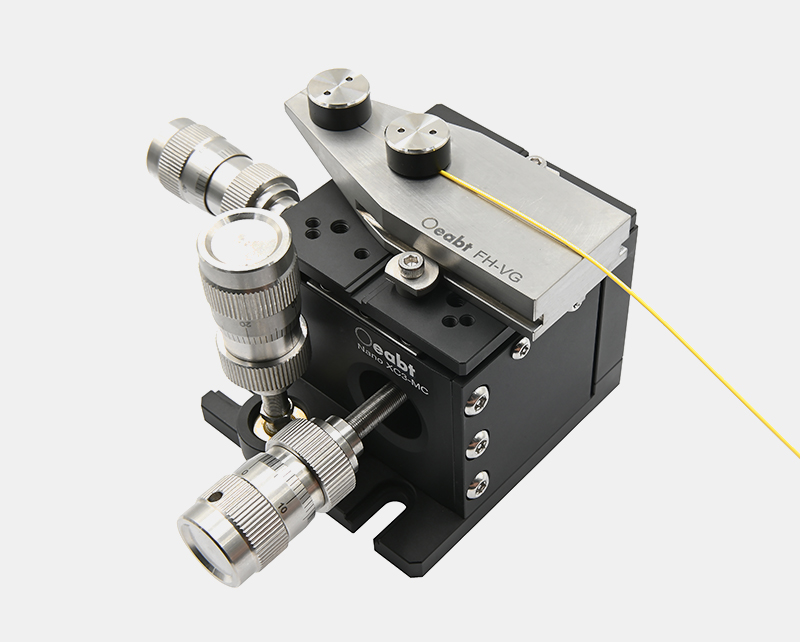

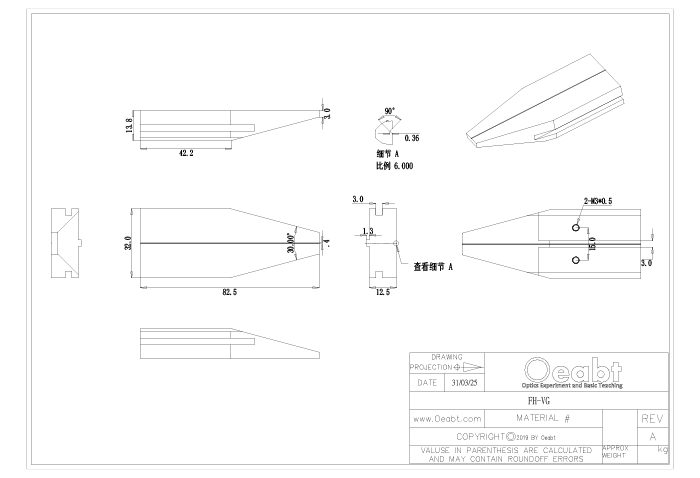

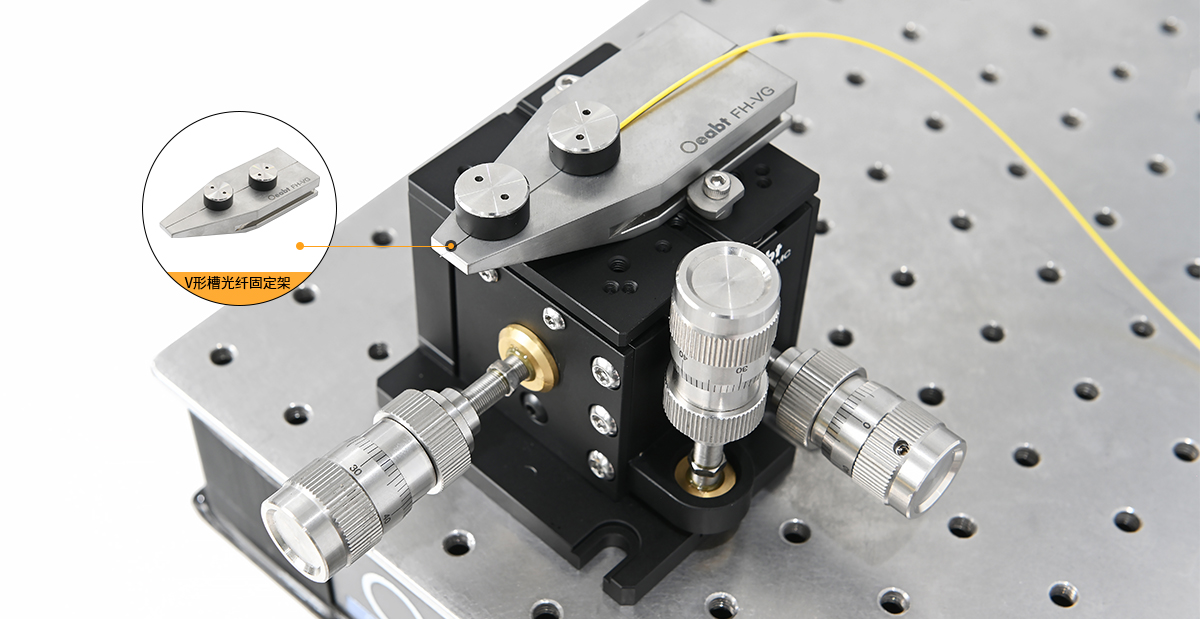

FH-VG 工程圖下載
