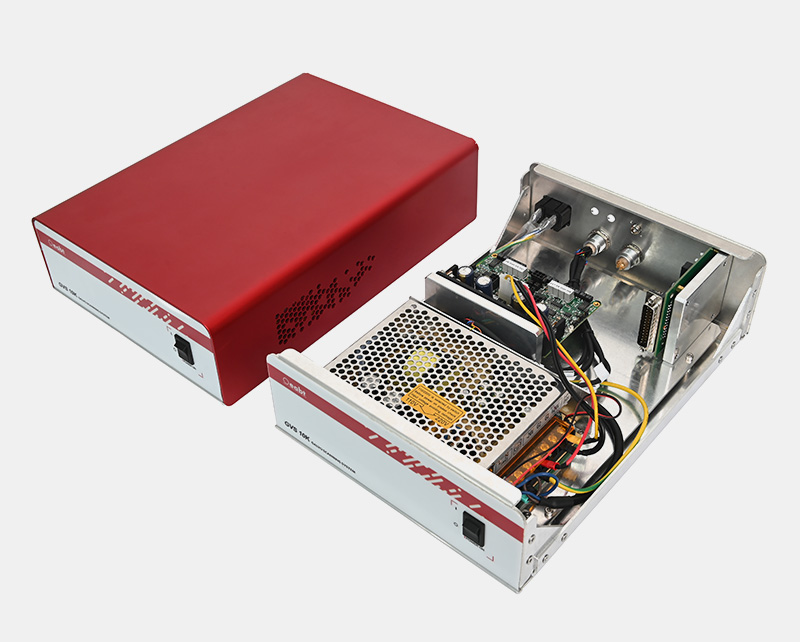

? 鋁制安裝板，將電子器件自定義安裝到殼內；
? 可以定制前/背面板、安裝板開孔接口、覆蓋層；
? 提供面包板集成于殼體內；

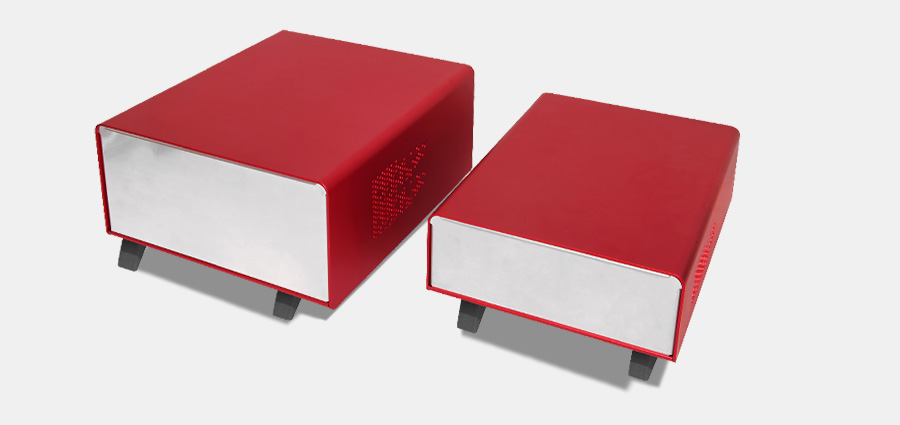

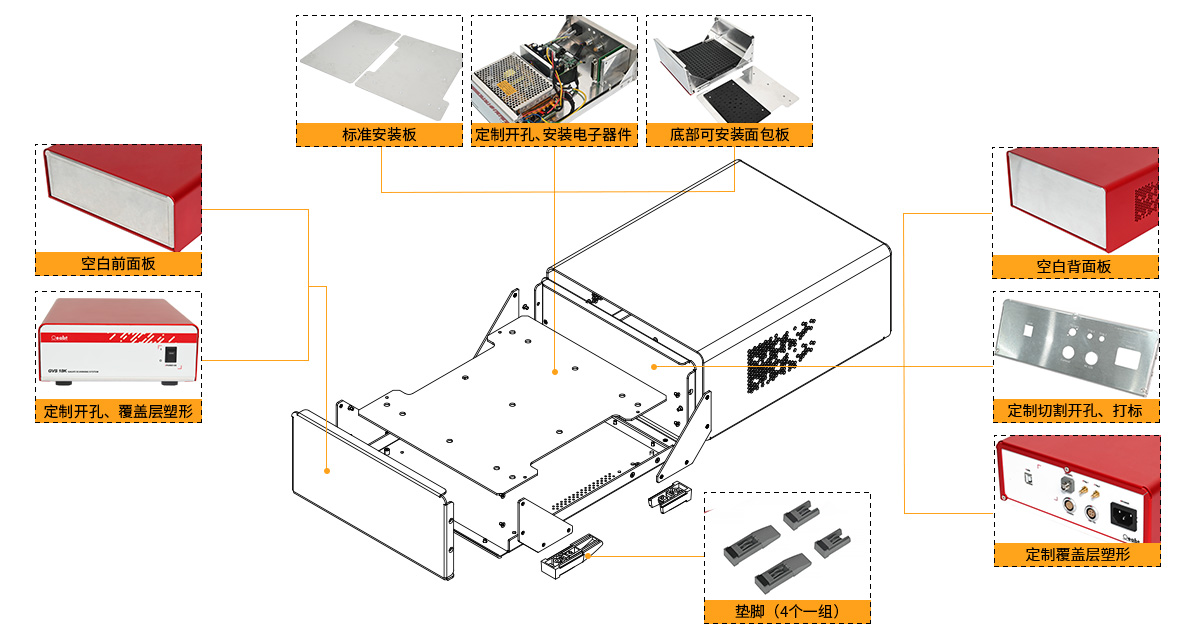

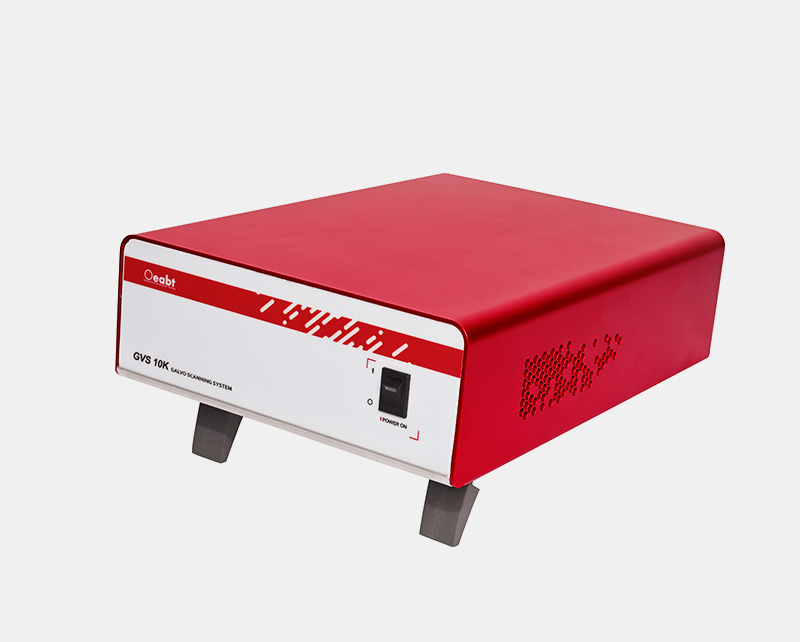

Oeabt提供多種外殼尺寸，適合用戶自定義組裝臺式電子設備裝置。售賣外殼由上外蓋、前面板、背面板、安裝板、底殼和墊腳組成。
|

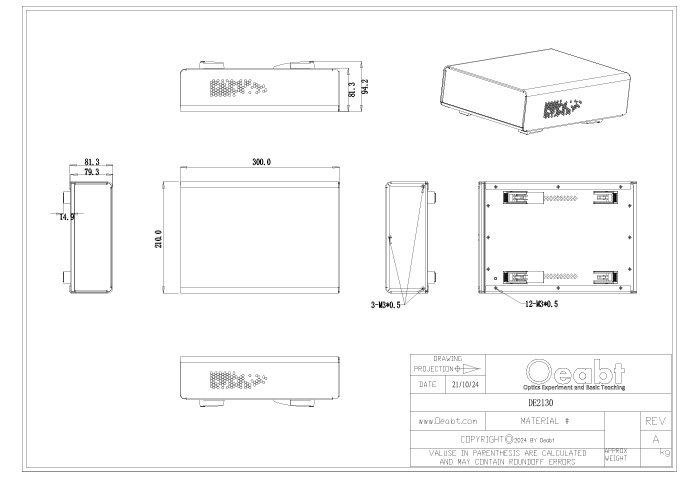

型號 |
DE2130 |
DE2530 |
|
規格 |
210*300*81.3mm |
250.2*300*122.3mm |
|
重量 |
1517.7g |
1910.5g |
|
材質 |
鋁合金 |
|
|
外殼清單：上外蓋*1、前面板*1、背面板*1、安裝板*1、底殼*1、墊腳（4個一組） |
||

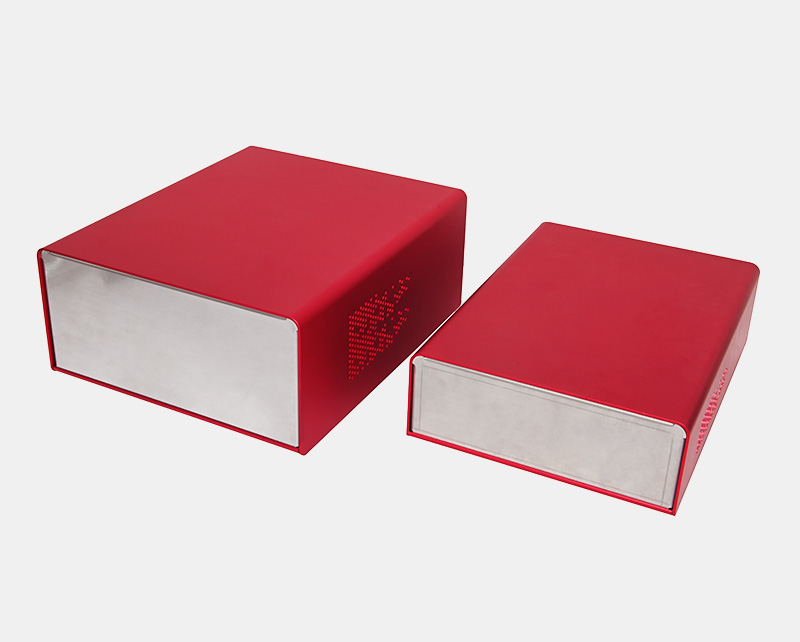

（1）Oeabt提供多種外殼尺寸，適合用戶自定義組裝臺式電子設備裝置。售賣外殼由上外蓋、前面板、背面板、安裝板、底殼和墊腳組成。須知，所有售賣的外殼前后面板均為空白，方便用戶根據實際應用需求在面板上添加所需的輸入和輸出端口。

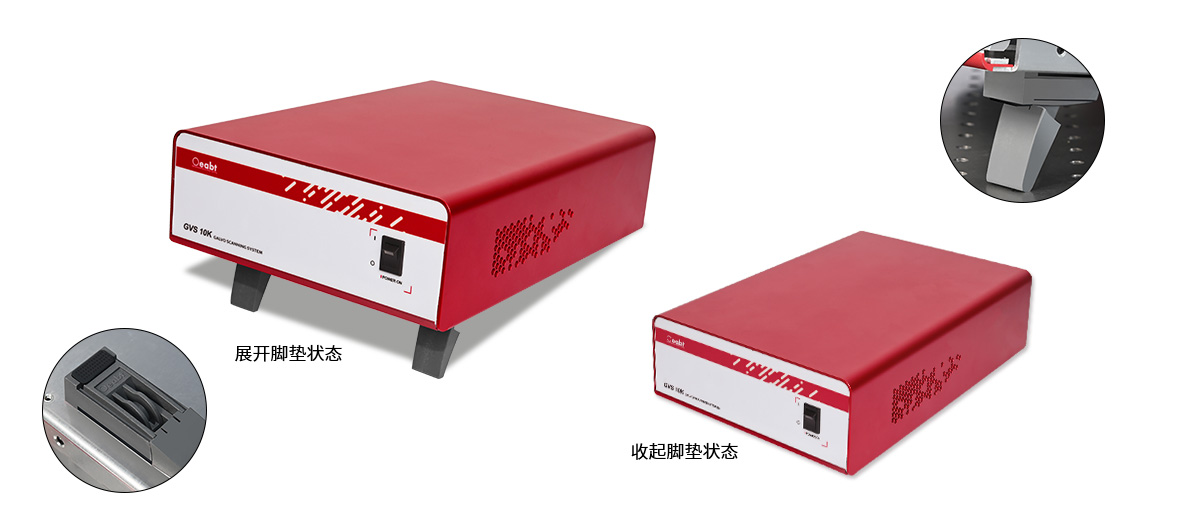

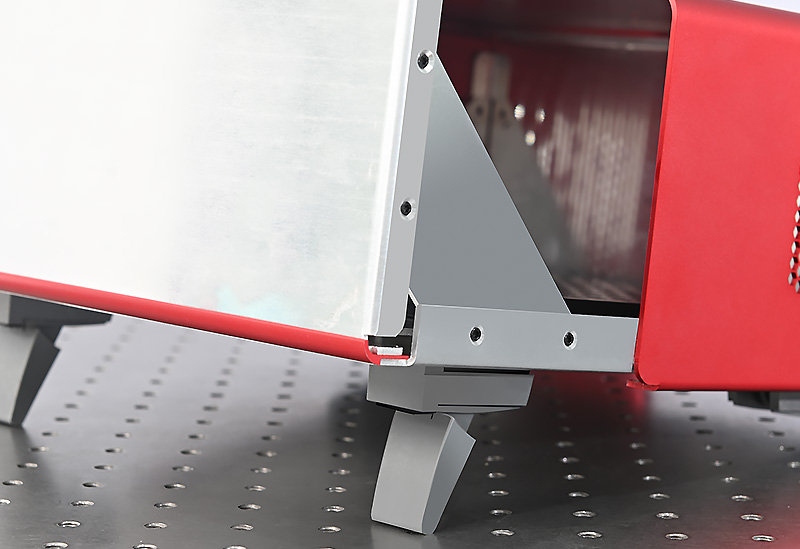

（2）如需打開外殼，用戶可以使用2mm六角扳手，先拆下后面板和底部的沉頭孔螺絲，然后輕松滑開外殼頂部進行內部操作或維護。外殼的底殼還配有四個墊腳，用戶可以通過展開它們將外殼前部抬高34mm，從而使設備呈向上傾斜的角度，方便操作和查看裝置界面。
?

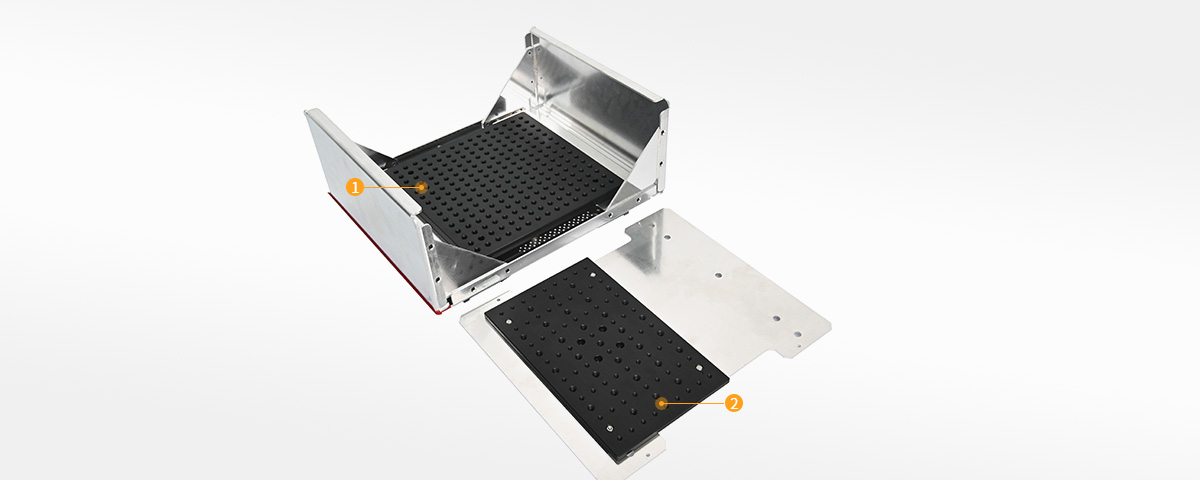

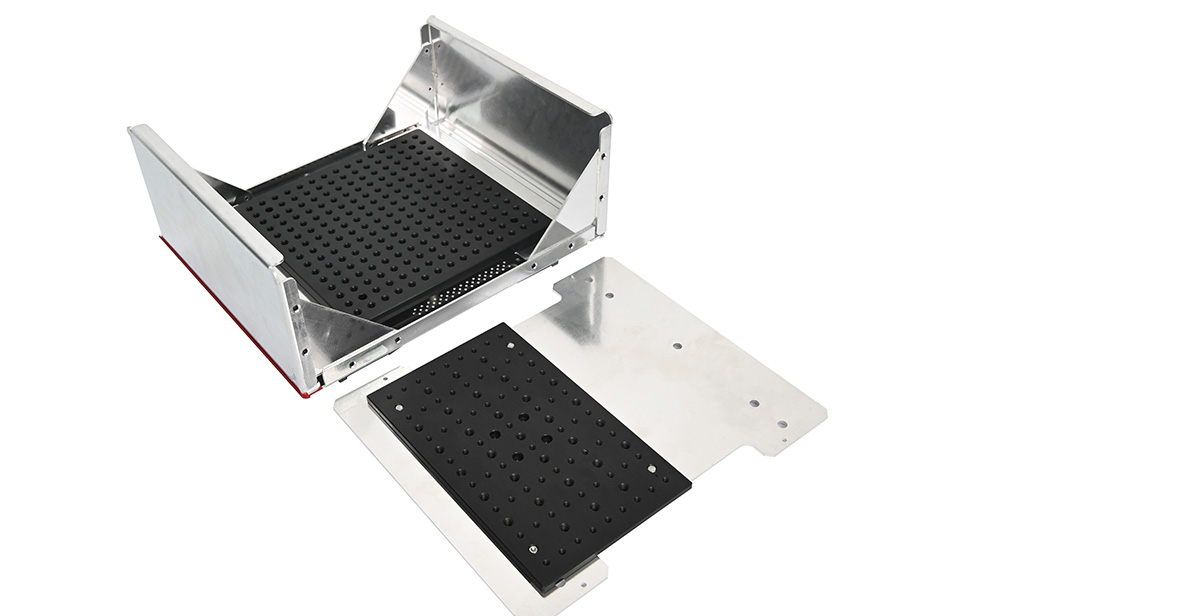

（3）另外，Oeabt還提供了面包板和接桿選項，可以安裝在外殼的底部，用于固定光機械件或其他需要固定的組件，進一步增強外殼的應用靈活性和功能擴展性。
???定制流程? ?
1、定制選項：您可以定制外殼的前面板、后面板、安裝板的激光切割、鉚接、打印和覆蓋層（標準外殼不附帶覆蓋層）。
?
2、選擇標準外殼尺寸：從Oeabt提供的標準外殼尺寸選項中挑選合適的尺寸。
?

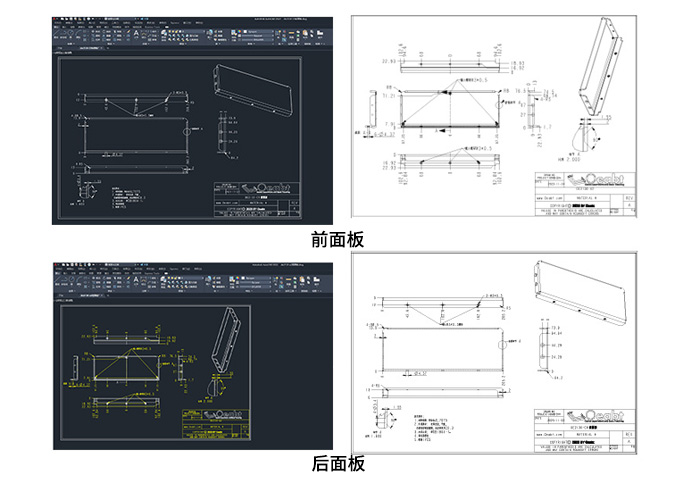

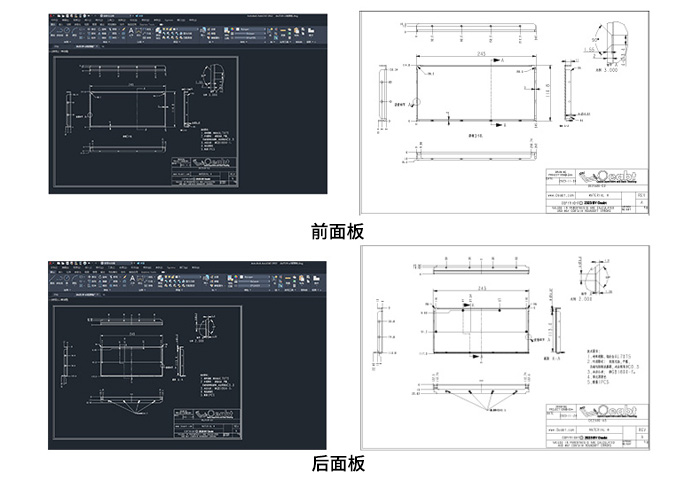

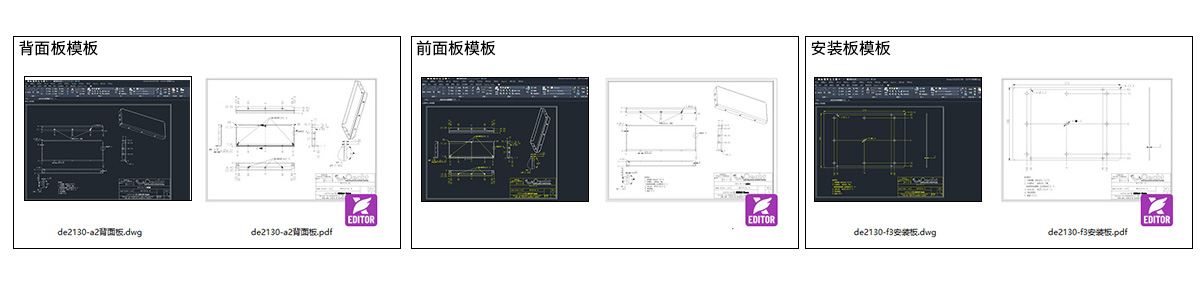

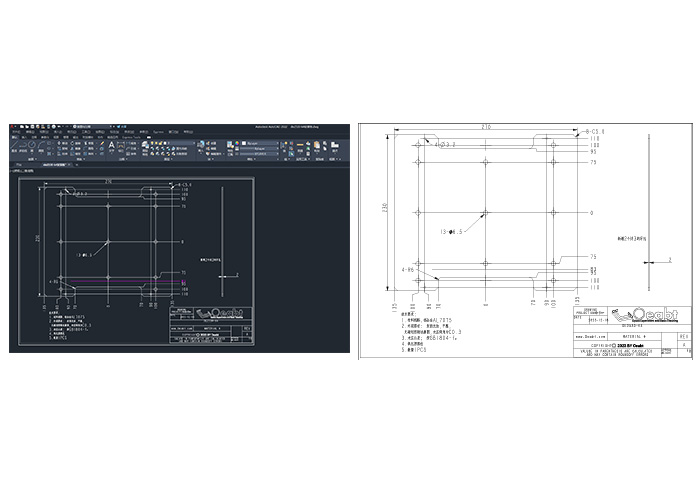

3、模板設計并回傳：聯系客服選擇相應的.pdf或.dxf格式的模板文件。這些模板將幫助您在指定區域設計和定制所需的輸入/輸出端口和孔位。回傳客服時，請附上您的模板文件以及定制需求的詳細說明。
?

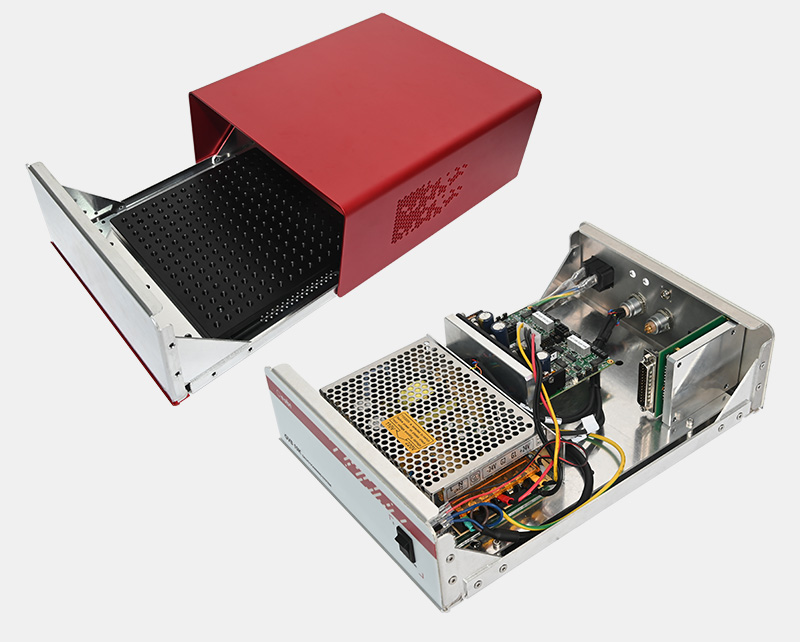

? 鋁制安裝板，將電子器件自定義安裝到殼內；
? 可以定制前/背面板、安裝板開孔接口、覆蓋層；
? 提供面包板集成于殼體內；

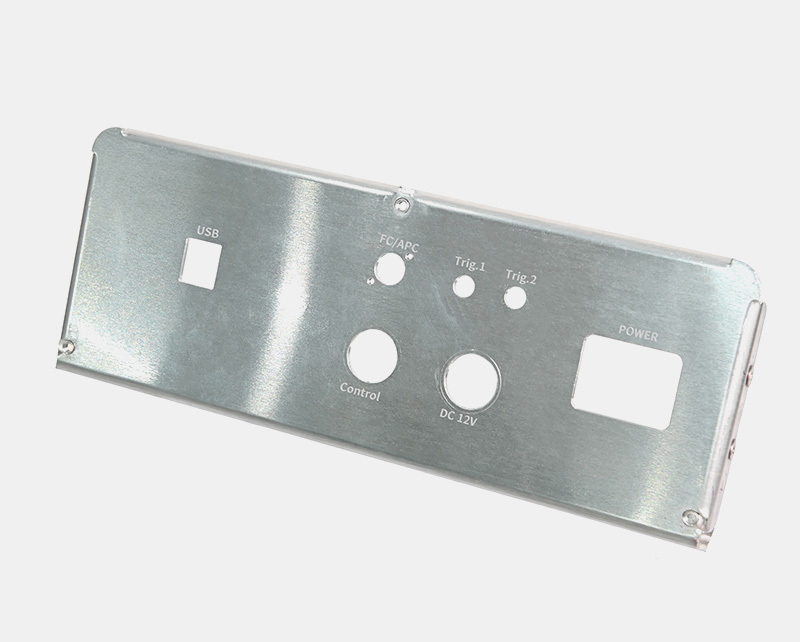

? 機加工開孔、激光打標；

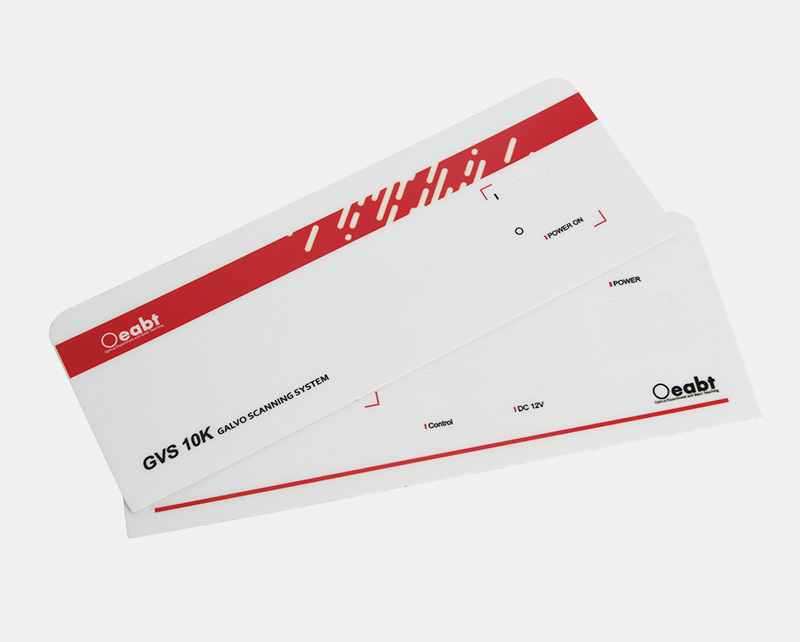

? 需注意激光打標為銀白色，如介意字體不明顯，可加選塑封層；
? 須知：定制周期在15個工作日，詳情咨詢客服

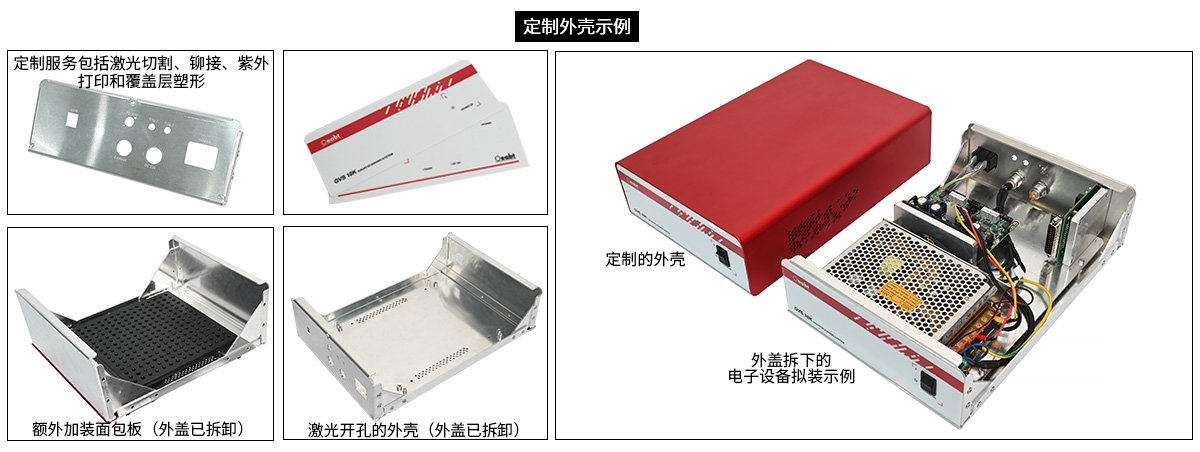

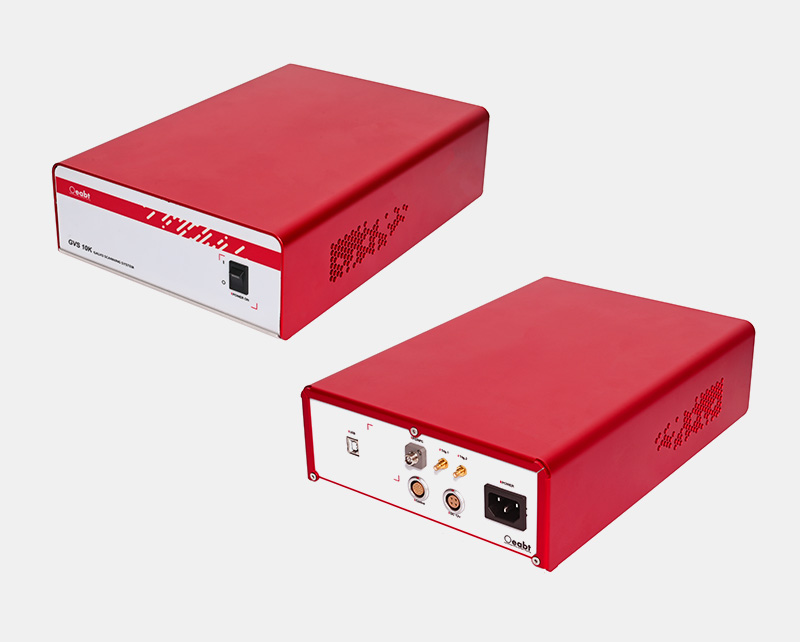

? 圖片為定制示例，實物按提供的定制圖紙；
? 須知：定制周期在15個工作日，詳情咨詢客服；

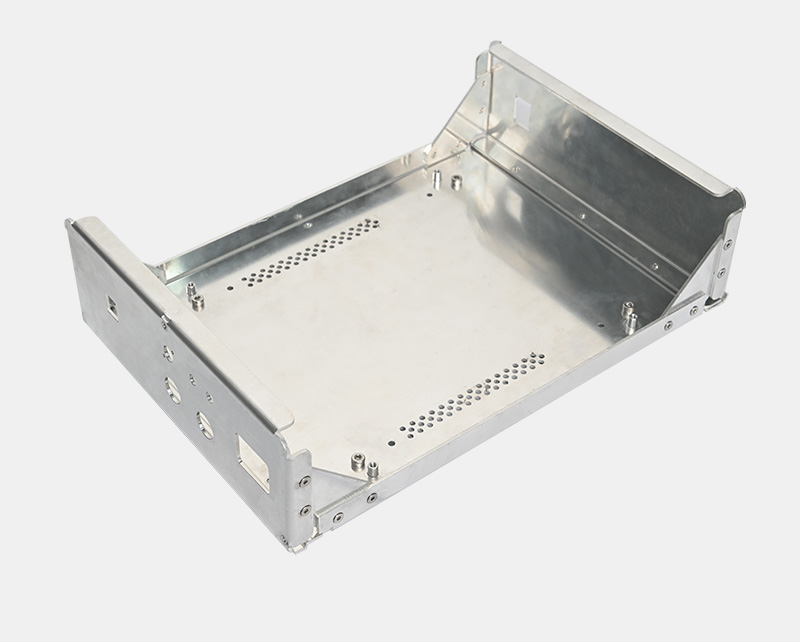

? 機加工開孔；

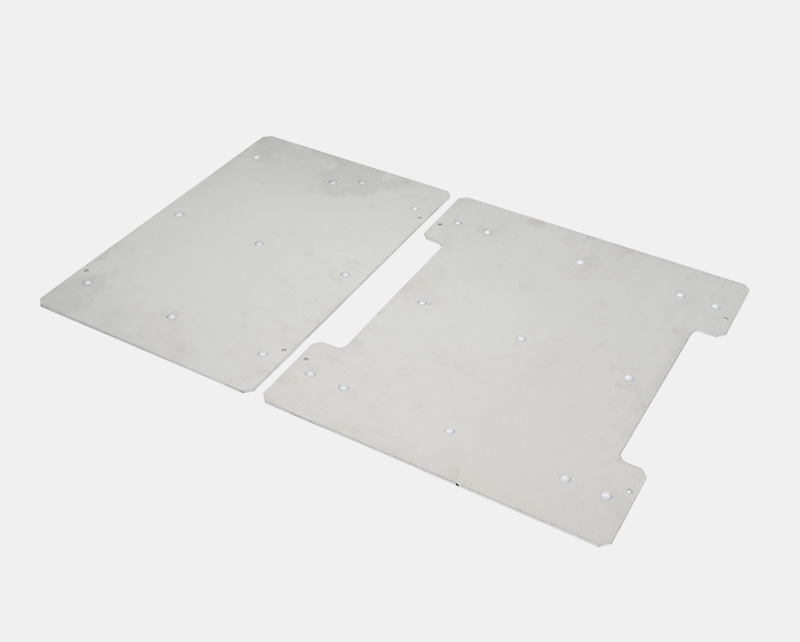

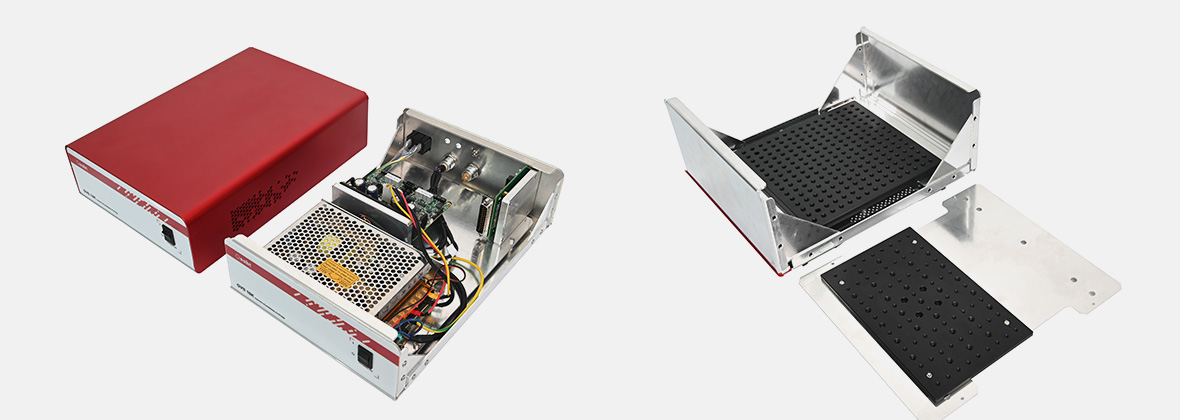

? 鋁制安裝板，將電子器件自定義安裝到殼內；
? 提供了面包板和接桿選項，可以安裝在安裝板上；
? 須知：定制周期在15個工作日，詳情咨詢客服

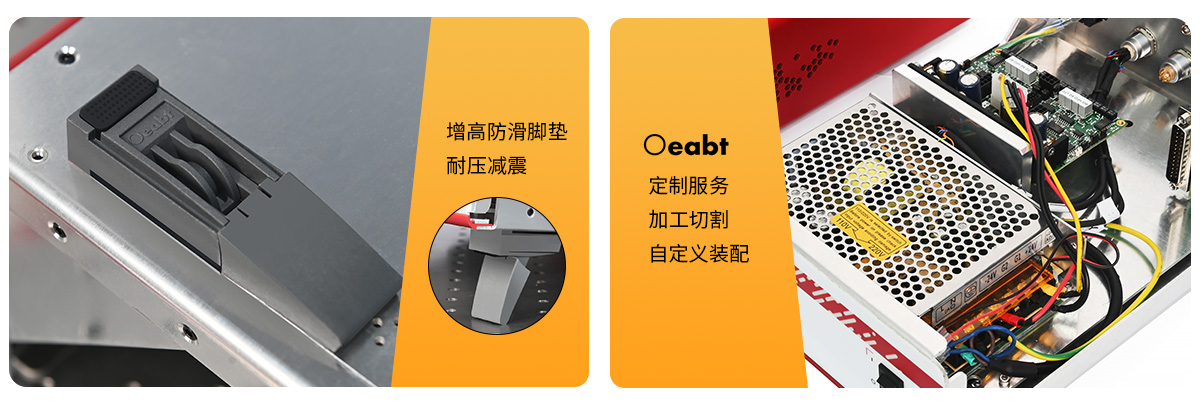

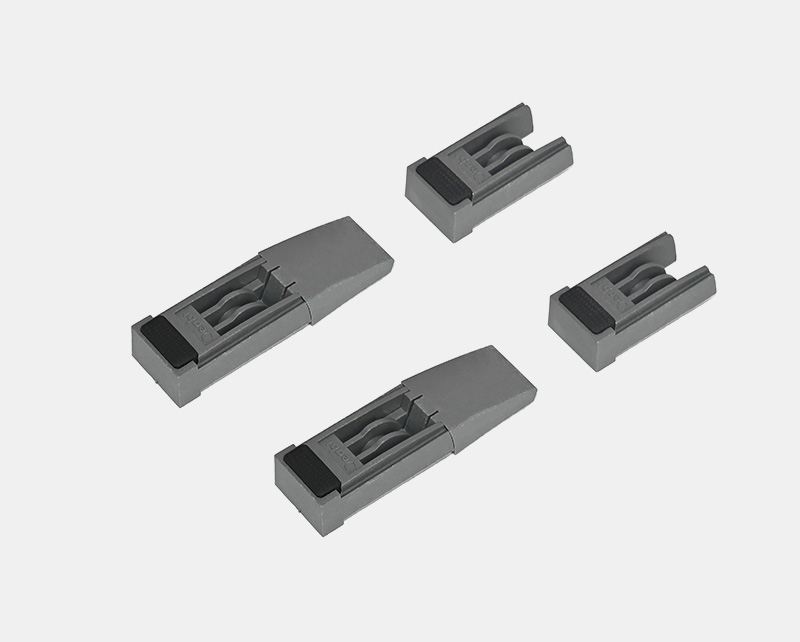

? 底殼配有四個墊腳

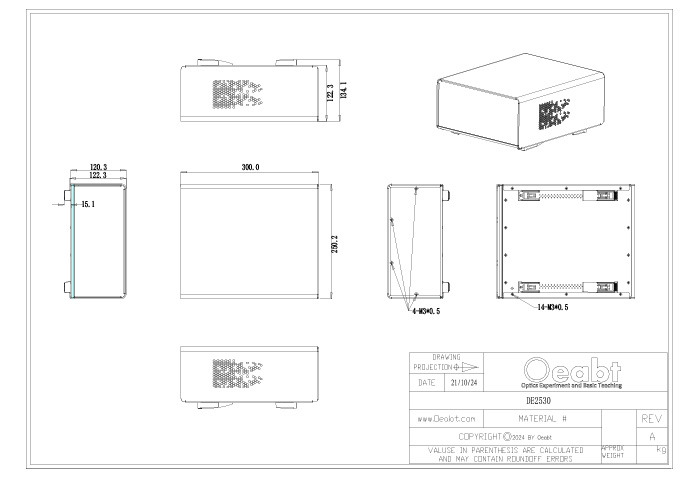

DE2530安裝板 工程圖下載
