參數規格技術說明組裝應用舉例工程圖下載

產品說明

? 利用壓臂夾持安裝圓柱形組件；

? 可夾持?2mm-41.7mm的圓柱形組件，如光纖準直件、激光模組等；

? 提供±4°的俯仰和偏轉調節；

? 通過調整接桿位置來實現高度調節；

VBTM系列調整夾架提供±4°的俯仰/偏轉調節，M6*0.35的調節螺絲提供了每轉0.84°的角度精度。

型號	VBTM-A	VBTM-B
規格	51.338.150.4mm（不含調節器）	78.039.682.6mm（不含調節器）
夾持直徑	?2~?20.8mm	?7.4~?41.7mm
調節范圍	±4°仰俯偏轉，0.84°/轉
重量	96.1g	196.4g
材質	鋁合金+不銹鋼

示意圖

通用參數

（1）VBTM系列調整夾架提供±4°的俯仰/偏轉調節，M6*0.35的調節螺絲提供了每轉0.84°的角度精度。適用于不同直徑范圍的圓柱形組件，如光纖準直件、激光模組等。通過附帶的壓臂施加壓緊力，固定組件位置。

（2）VBT-A夾持架適合夾持?2~?20.8mm的圓柱形物體，VBT-B夾持架則適用于夾持?7.4~?41.7mm的圓柱形物體，VBT-B具有更大的框架和重型彈簧，可承載高達1kg的負荷。且安裝座底部均開有M4沉孔，可安裝不銹鋼接桿系列。

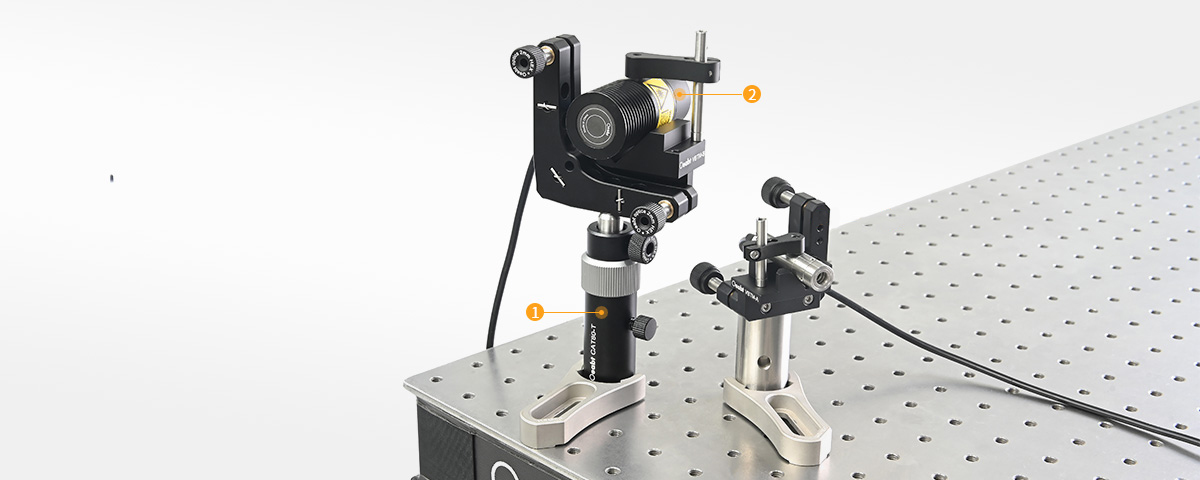

?CAT系列伸縮式接桿支架點擊購買>

?OF-20B系列光纖耦合激光模組點擊購買>

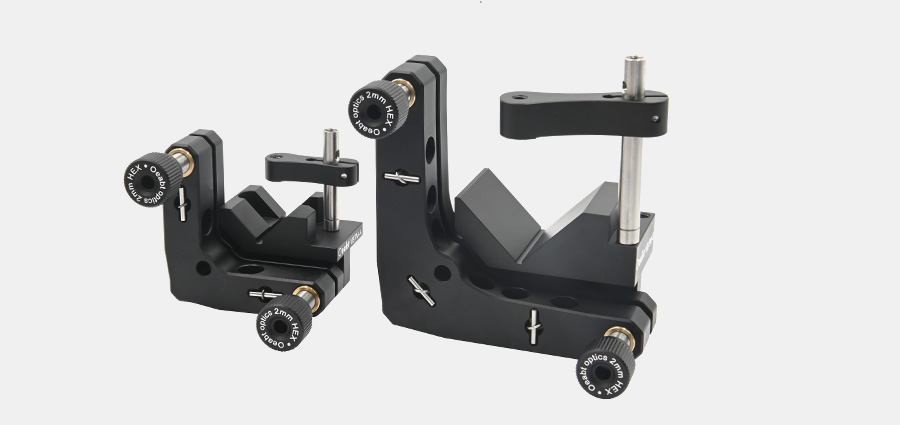

VBTM系列 V形兩軸調整夾架

? 利用壓臂夾持安裝圓柱形組件；

? 可夾持?2mm-41.7mm的圓柱形組件，如光纖準直件、激光模組等；

? 提供±4°的俯仰和偏轉調節；

? 通過調整接桿位置來實現高度調節；

VBTM系列調整夾架提供±4°的俯仰/偏轉調節，M6*0.35的調節螺絲提供了每轉0.84°的角度精度。

型號

規格

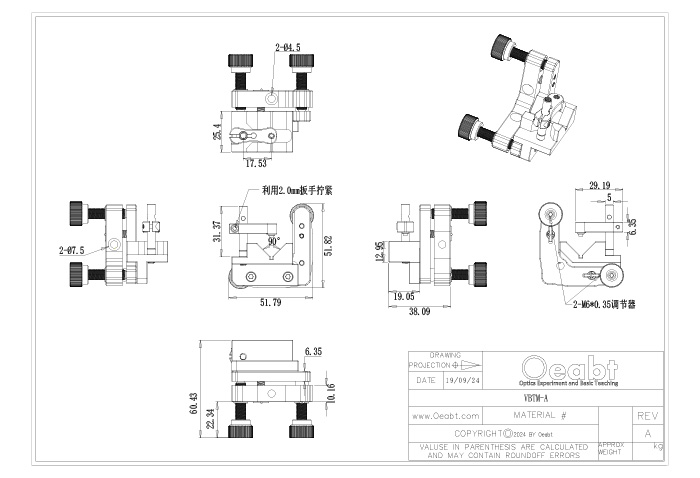

工程圖

對比

單價

發貨日期

購物車

型號： VBTM-A

規格：夾持直徑：?2~?20.8mm

工程圖：點擊下載

對比：

單價：￥373

發貨日期：當天

購物車：

VBTM-A V形兩軸調整夾架

規格

51.3*38.1*50.4mm（不含調節器）
安裝孔直徑

/
材質

鋁合金+不銹鋼
重量

96.1g
螺紋類型

/
產品描述

調節范圍：±4°仰俯偏轉，0.84°/轉
型號： VBTM-B

規格：夾持直徑：?7.4~?41.7mm

工程圖：點擊下載

對比：

單價：￥505

發貨日期：當天

購物車：

VBTM-B V形兩軸調整夾架

規格

78.0*39.6*82.6mm（不含調節器）
安裝孔直徑

/
材質

鋁合金+不銹鋼
重量

196.4g
螺紋類型

/
產品描述

調節范圍：±4°仰俯偏轉，0.84°/轉
