? 可拆卸的磁性前面板； SM1（1.035”-40）內螺紋； 兼容?1英寸，厚度≤8.8mm的光學元件； 底部M4螺孔，可安裝接桿；

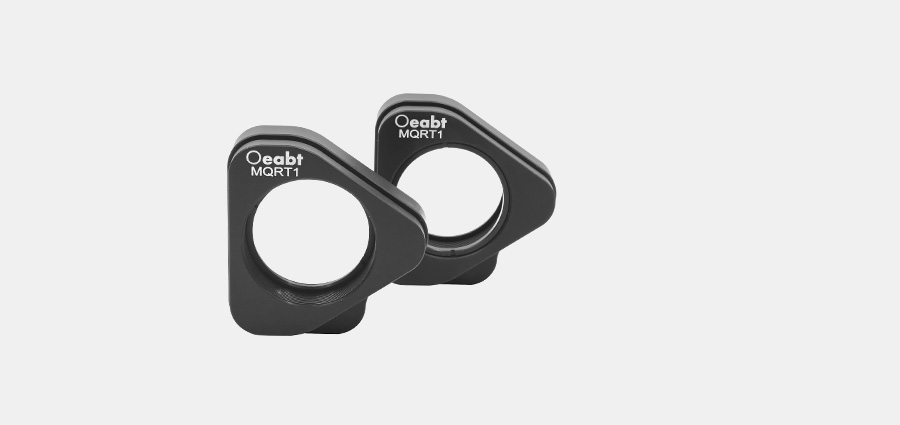

MQRT1由一個背板和一個可拆卸的前面板組成，通過采用磁性耦合安裝架，可以消除在裝置中重新插入光學元件時需要進行的繁瑣對準過程。
| 型號 | MQRT1 |
| 規格 |
41.6*38.2*12.4mm |
| 中心孔徑 |

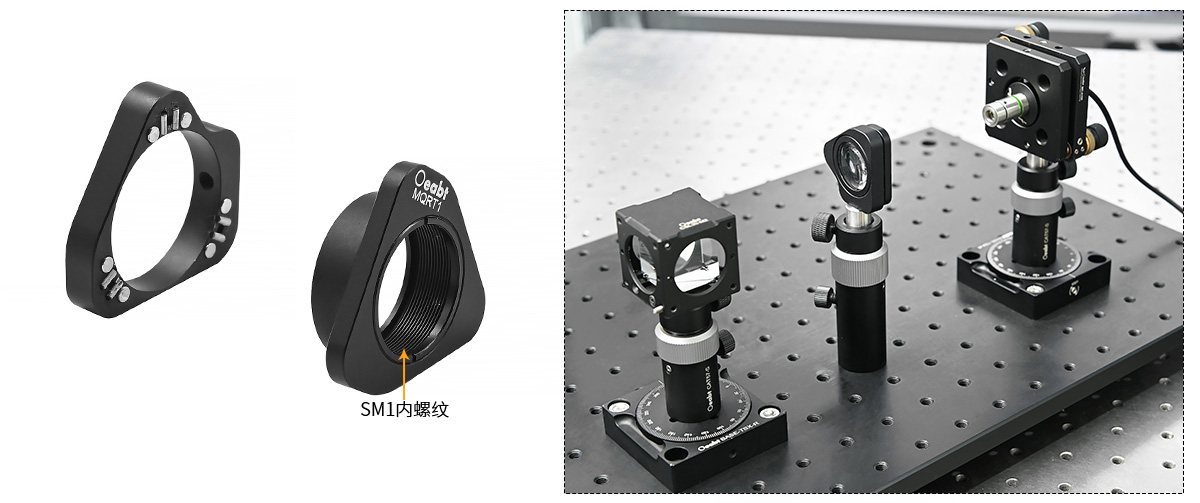

SM1（1.035”-40）內螺紋 |
| 兼容鏡片 |
?1英寸，厚度≤8.8mm的光元件 |
| 螺孔類型 |
M4*1處 |
| 重量 |
22.3g |
| 材質 |
7075鋁合金 |

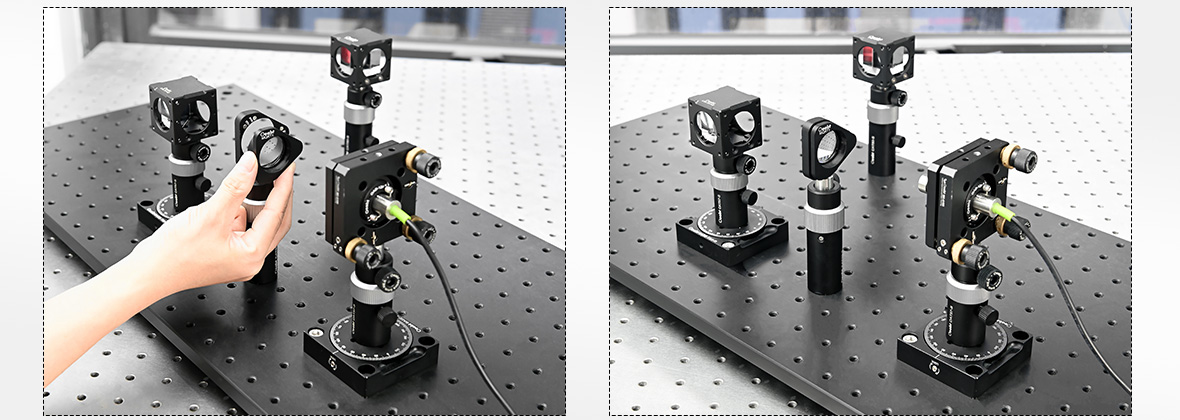

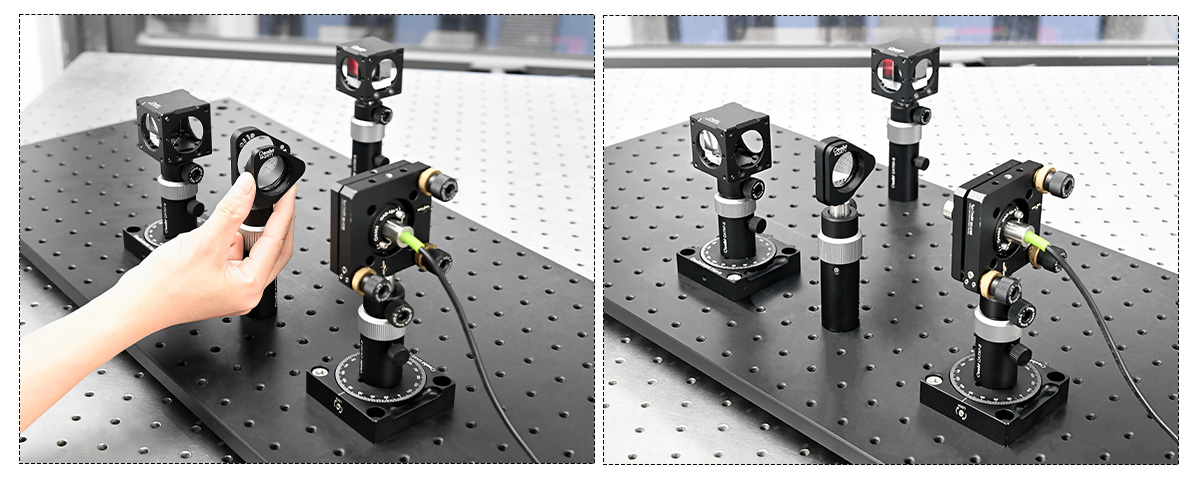

（1）MQRT1由一個背板和一個可拆卸的前面板組成，通過采用磁性耦合安裝架，可以消除在裝置中重新插入光學元件時需要進行的繁瑣對準過程，在不用重新對準的情況下進行調換。適合那些需要高精度、周期性插入或去除一個?1英寸，厚度≤8.8mm的光學元件的裝置應用需求。
?
（2）為了確保穩定性、精密度和可重復性，安裝架采用了三點接觸背板的設計。每個接觸點都配備有一個球軸承，這些球軸承位于由兩個平行的鋼針形成的凹槽中，從而有效地提供了支撐和導向。保證了光學元件的安全固定，也使得插入和去除過程更加流暢高效。
?

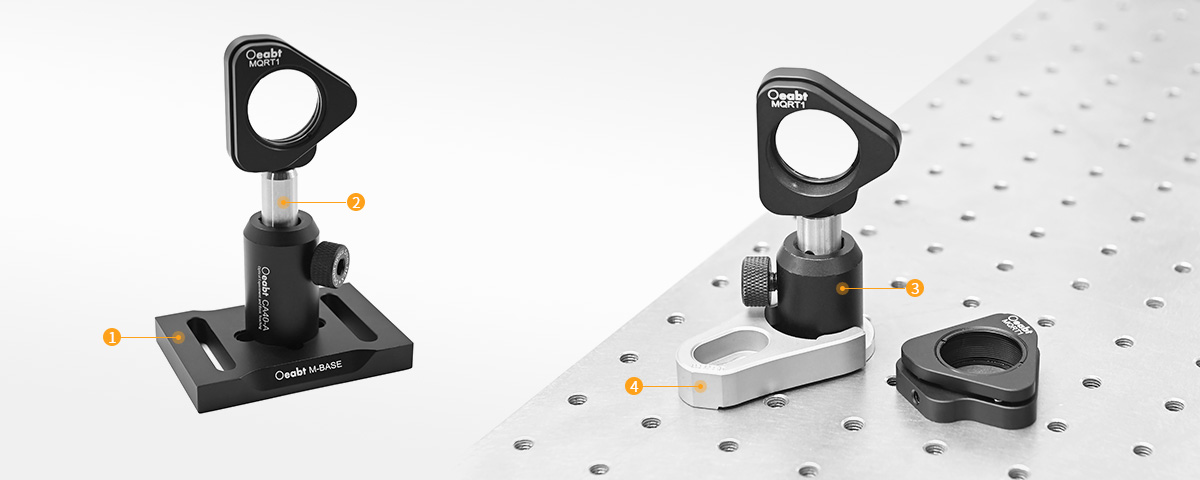

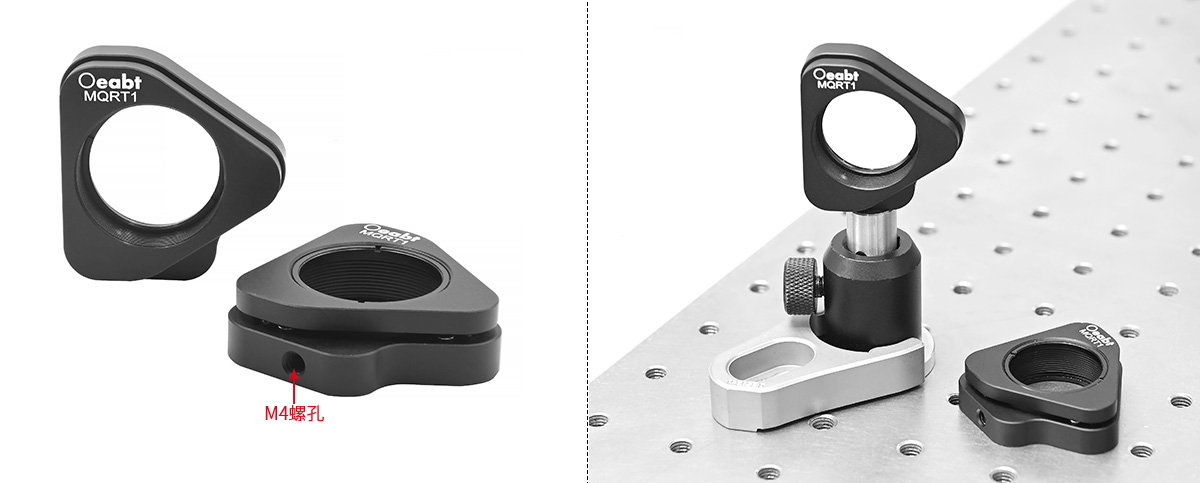

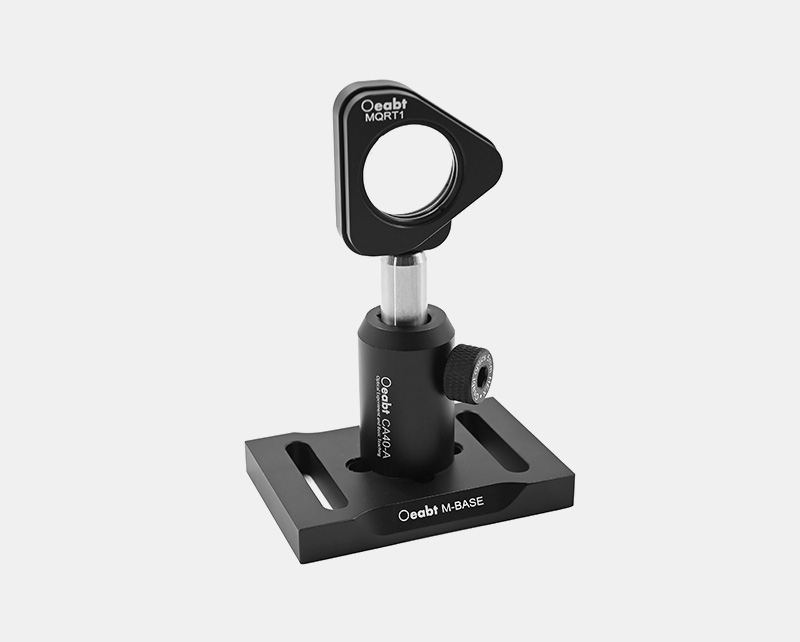

（3）底部M4螺孔，通過底部M4螺孔可以直接兼PCA系列?12mm接桿。
? 可拆卸的磁性前面板； SM1（1.035”-40）內螺紋； 兼容?1英寸，厚度≤8.8mm的光學元件； 底部M4螺孔，可安裝接桿；

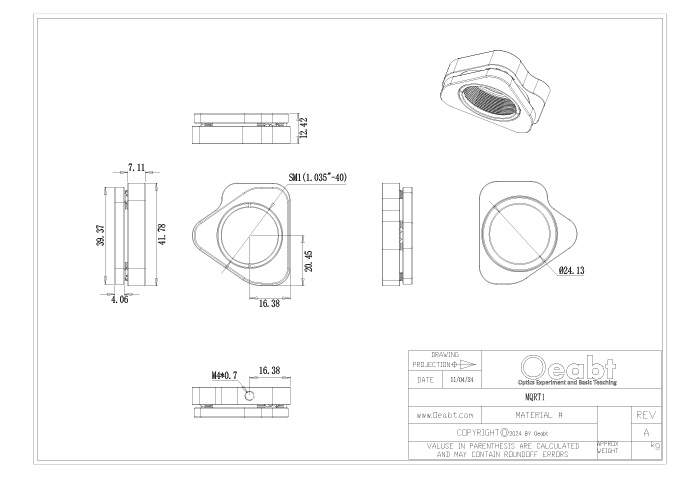

MQRT1 工程圖下載
