產品說明
? 轉接件，用于小光束掃描振鏡系統；
? 安裝座，用于?12.7mm-?14mm振鏡掃描頭電機單軸/雙軸振鏡掃描系統；

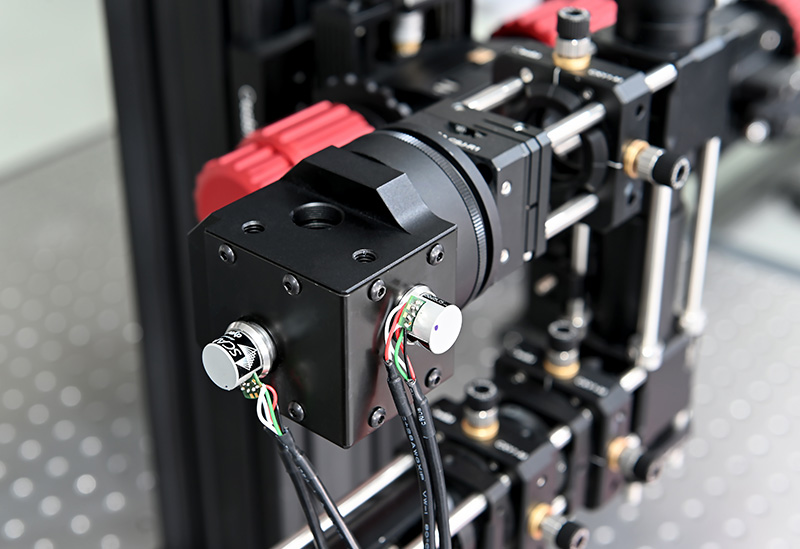

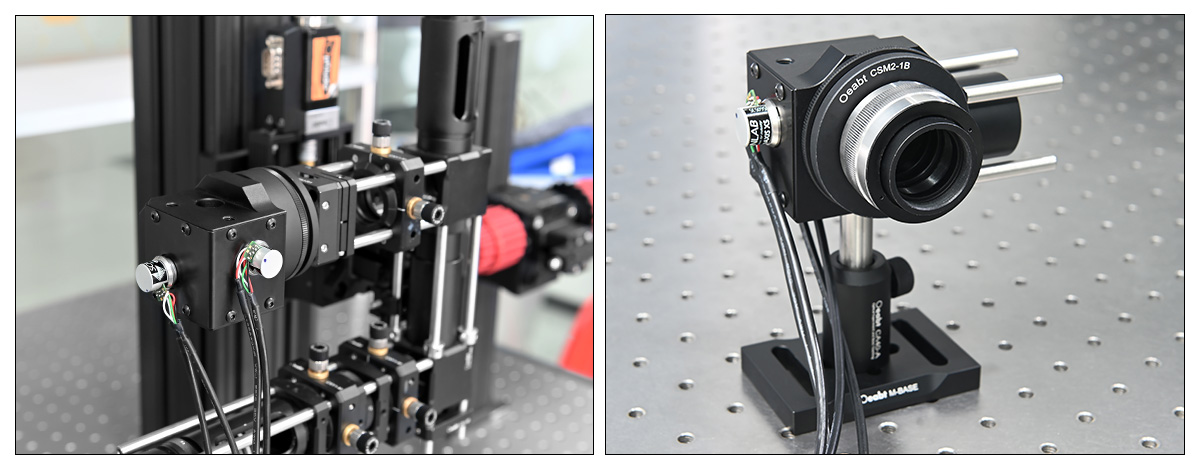

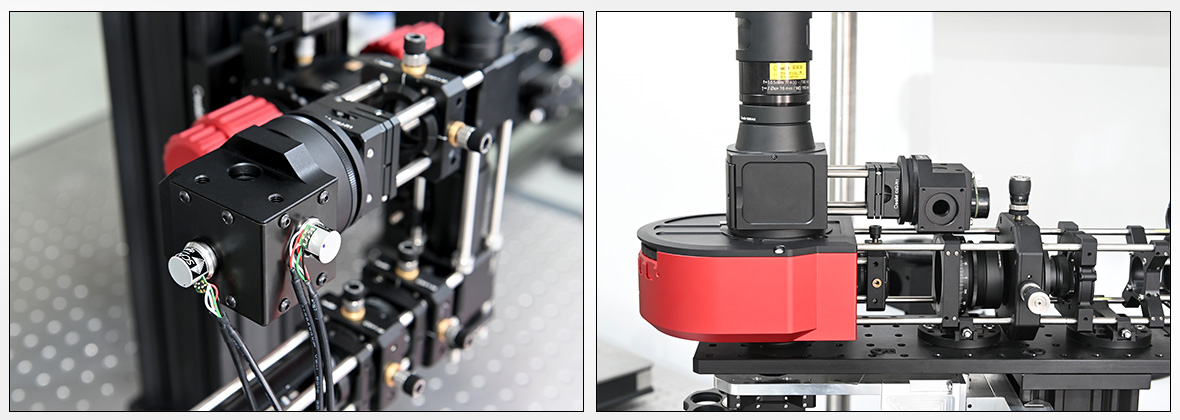

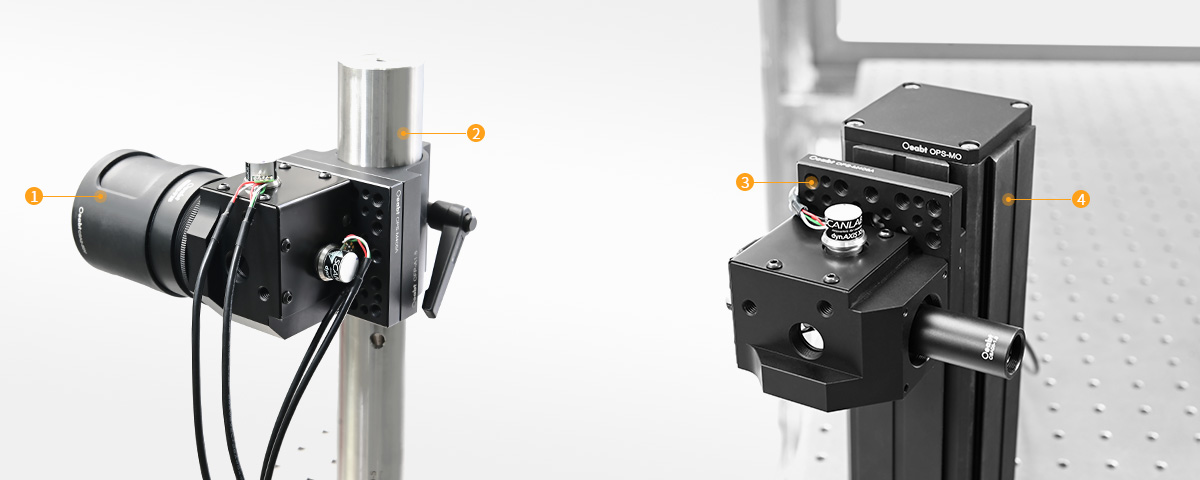

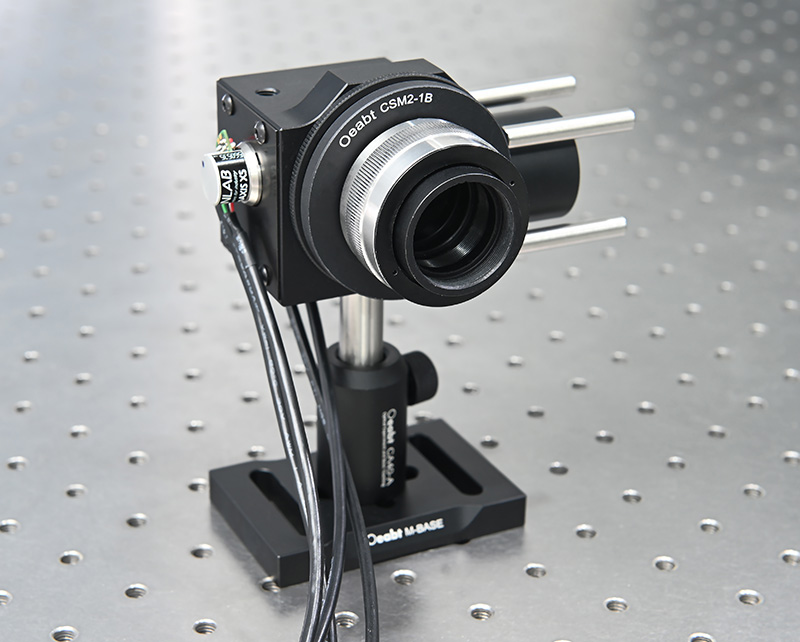

? 將一維/二維振鏡系統安裝到接桿、30mm籠式系統或66mm導軌；
? 輸入端口具有SM05（0.535”-40）和SM1（1.035”-40）內螺紋；
? 輸出端口具有SM2（2.035”-40）內螺紋；
? 立方外殼開有4-40、M3、M4、M6螺孔；

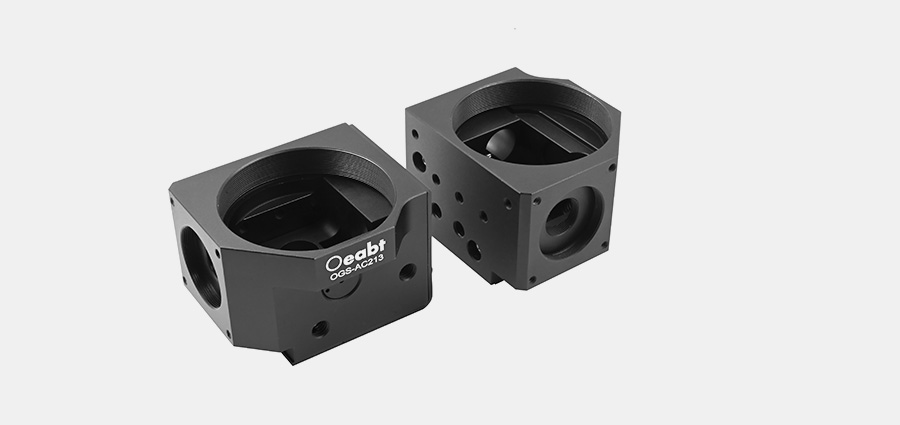

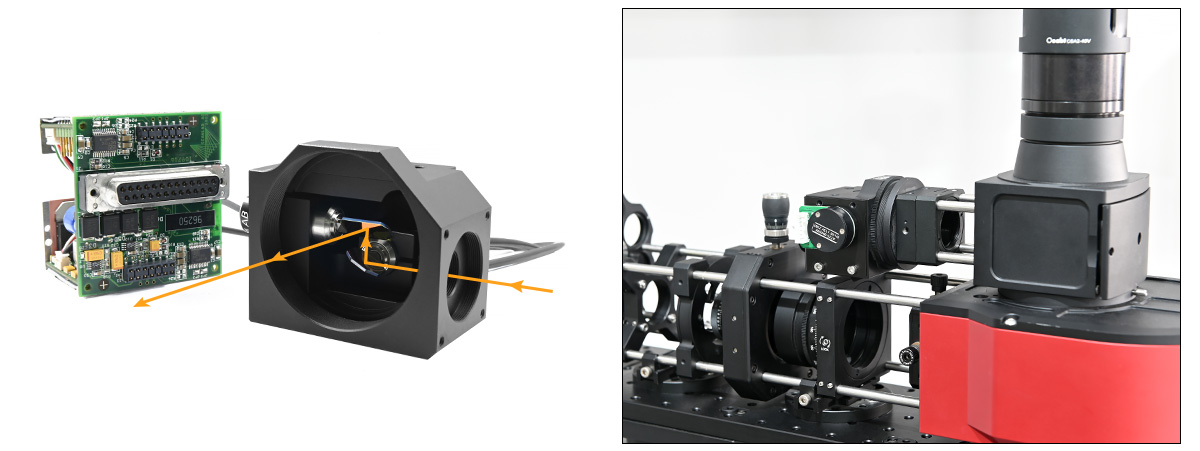

OGS-AC系列轉接立方件以便將振鏡電機集成到光學系統中，為安裝小光束直徑單軸/雙軸振鏡系統提供了一種便利的解決方案。
|
安裝軸向 |
XY雙軸 |
| 輸入端口 |
SM05（(0.535”-40）和SM1（1.035”-40）內螺紋；4-40*4處 |
| 輸出端口 |
SM2（2.035”-40）內螺紋 |
| 螺孔類型 |
底部：M3*2處、M4*3處、M6*2處；頂部：M6*2處 |
| 材質 |
7075鋁合金+鋼片 |
| 型號 |
OGS-AC212 |
OGS-AC214 |
| 電機安裝直徑 |
?12.8mm |
?14.5mm |
| 重量 |
182.3g |
162.1g |

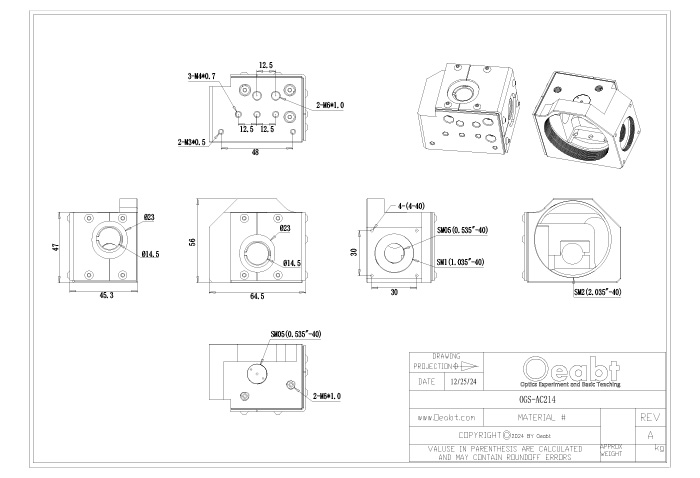

OGS-AC214 工程圖下載
