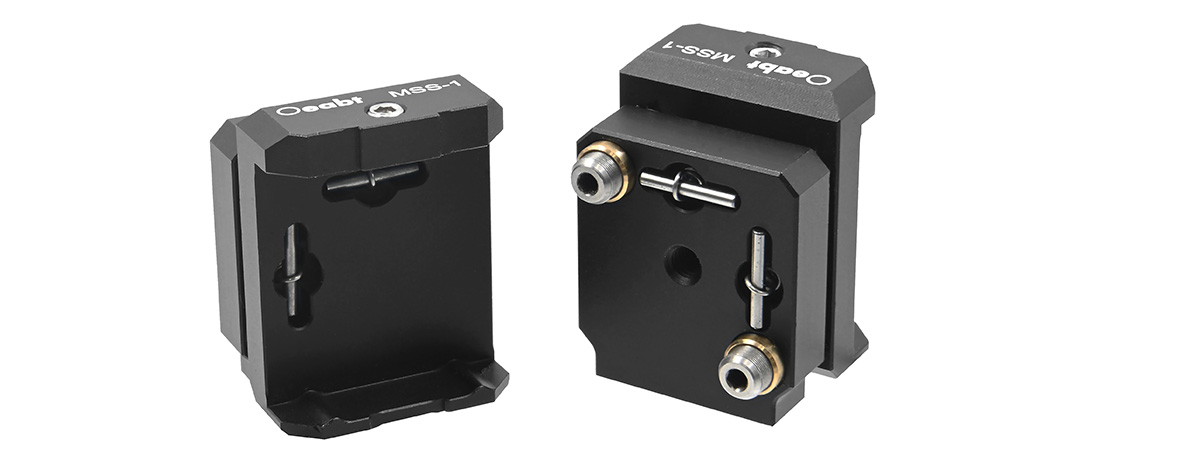

產品說明
? 安裝高度1英寸和25mm的方形或矩形光學元件；
? 安裝厚度≥3.0mm的光學元件；
? ±4°的仰俯/偏轉調節；
? 底部M4螺孔可連接?12mm接桿光學元件；
MSS-1調整架的安裝鏡面角位移范圍為±4°仰俯 /偏轉雙軸調節，每轉調節21.63mrad/rev。
| 型號 | MSS-1 |
| 規格 |
25.4*33.2*22.8（不含調節器） |
| 調節范圍 |
±4°仰俯/偏轉調節，每轉精度21.63mrad/rev |
| 安裝尺寸 |
高度25/25.4mm，厚度≥3.0mm的方形元件 |
| 螺孔類型 |
M4*2處 |
| 重量 |
30.7g |
| 材質 |
7075鋁合金 |

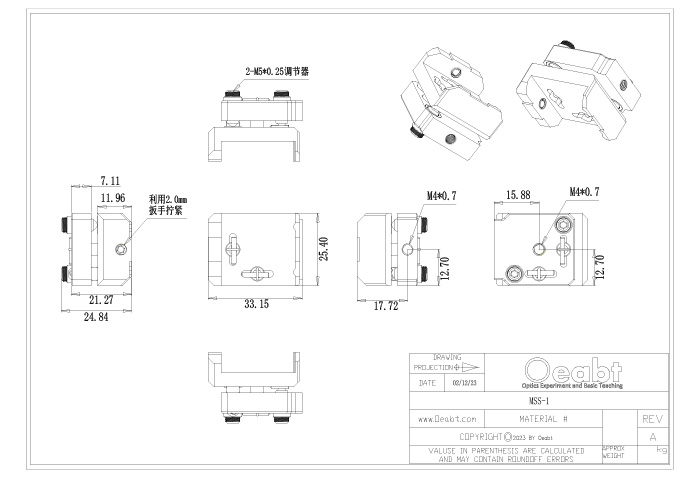

MSS-1 工程圖下載
