? 提供白光4000K，冷白光6200K的LED；
? SMA插口非常適用于多模光纖跳線；

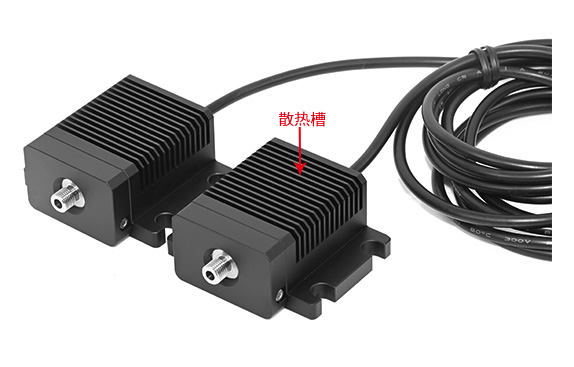

? 熱性能經過優化以實現穩定的功率輸出；
? 光源與控制器分體式設計，采用模擬電路，帶有短路保護功能；
? 支持外部觸發信號同步控制和頻閃照明亮度無級調整；

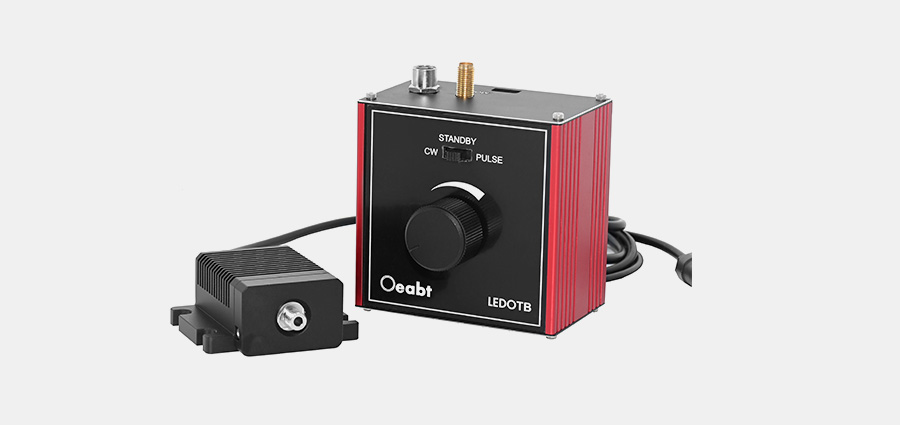

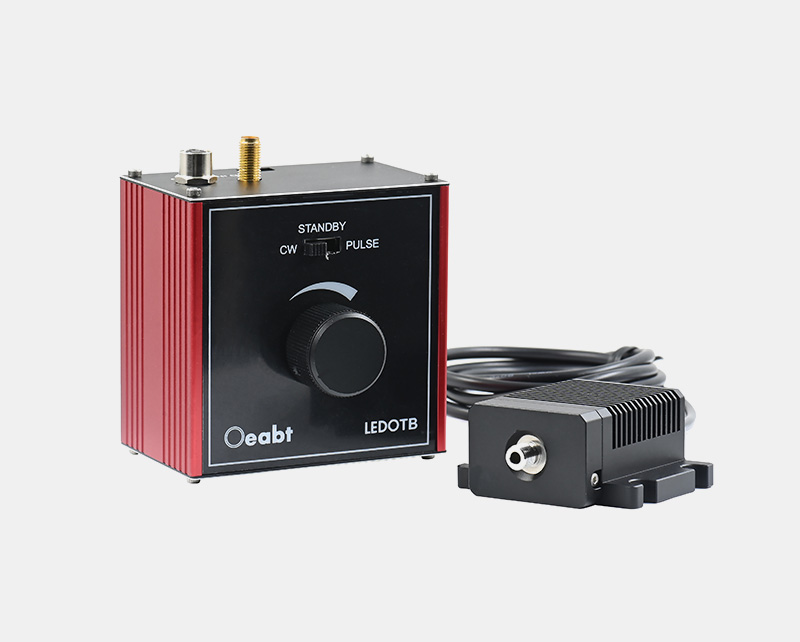

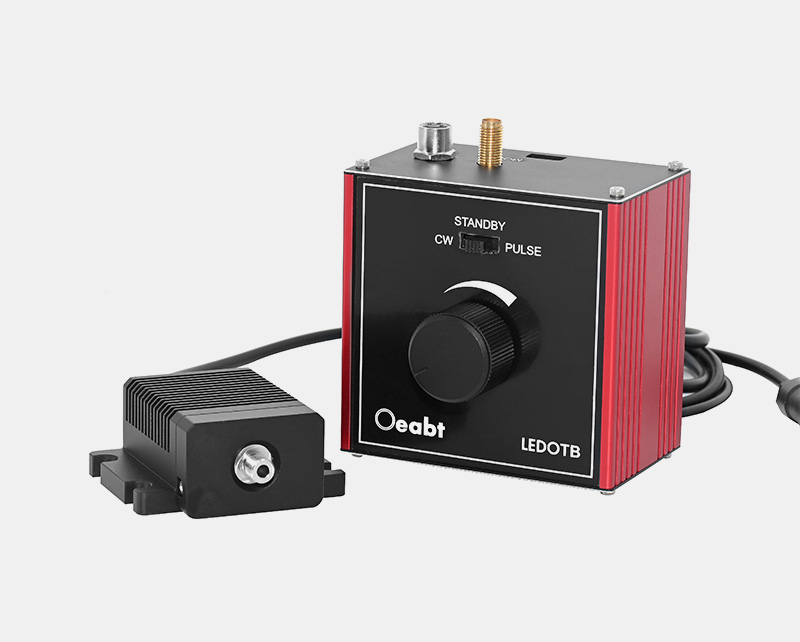

? 搭配LEDOTB調光控制器，支持單通道LED光源的光強調整；

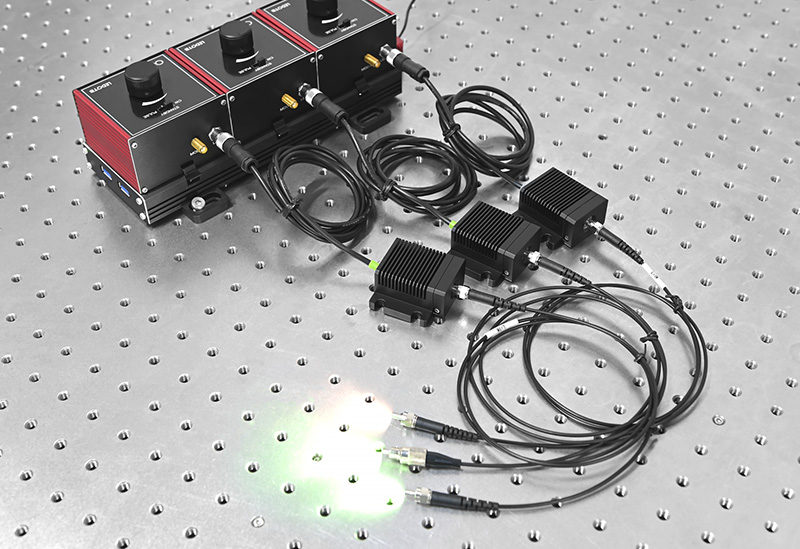

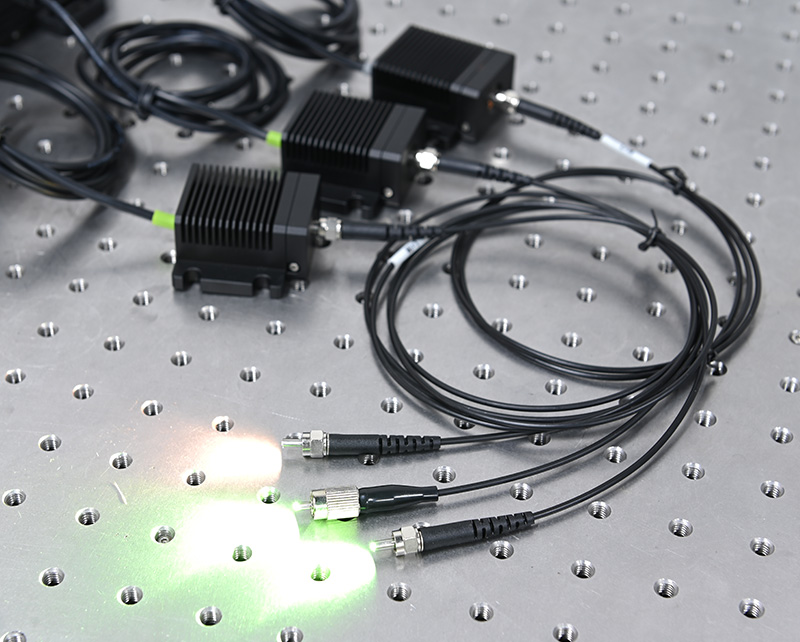

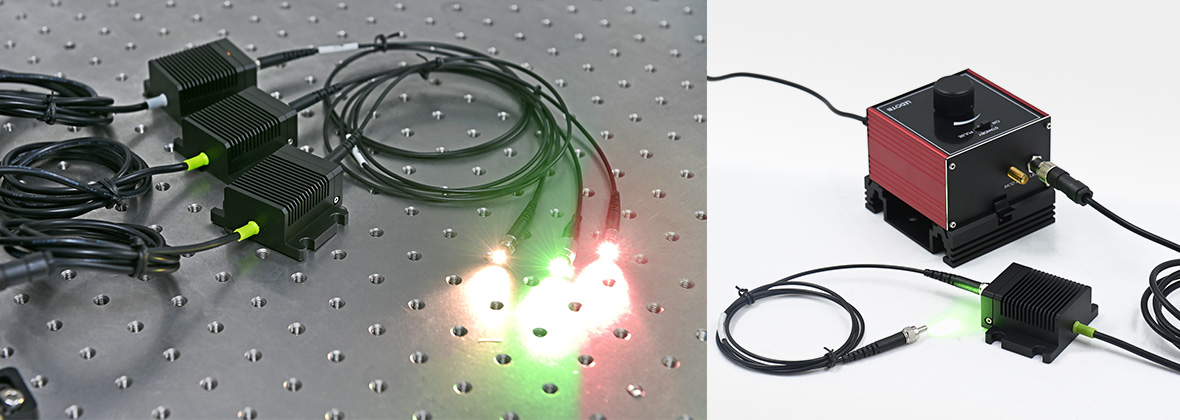

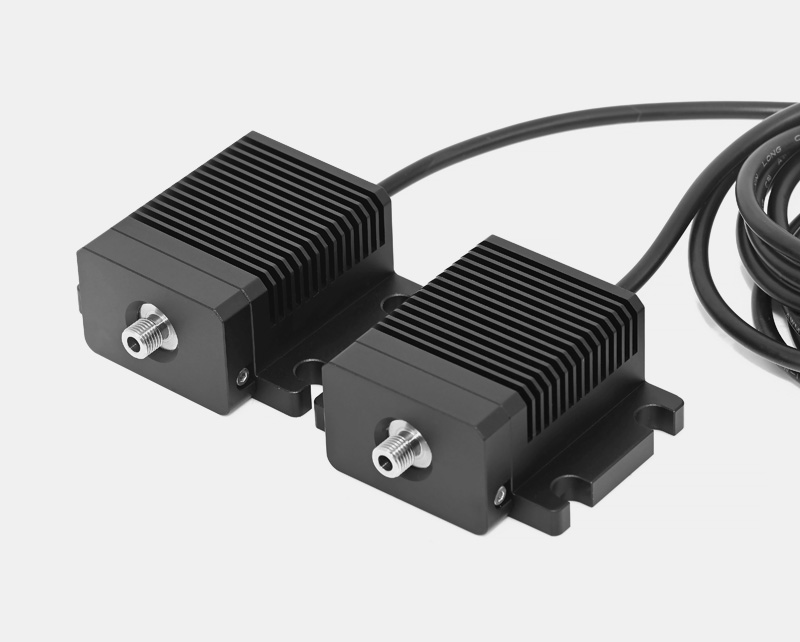

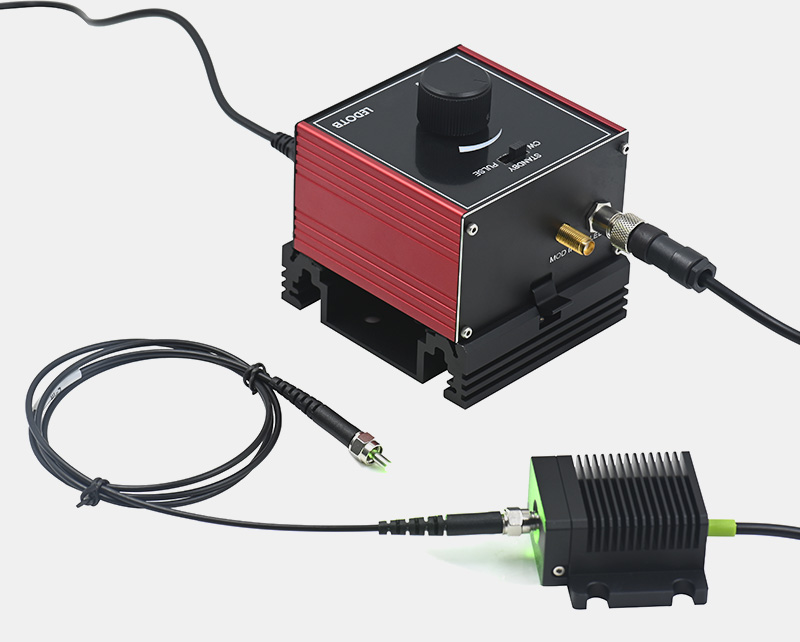

光纖耦合LED通過對接耦合技術將單個LED與光纖耦合起來，包含一個安裝在散熱器上的LED，并帶有SMA光纖接頭，使用SMA接頭的多模光纖跳線可以將其集成到光學裝置中。
型號
輸出波長區間
典型?1mm光纖輸出功率
LED-OF-454
446-462nm
≤90mW
LED-OF-520
512-528nm
≤90mW
LED-OF-536
528-545nm
≤90mW
LED-OF-630
622-638nm
≤90mW
LED-OF-MAX6K
色溫6000-6500K
≤180mW
注：①光纖模組測試條件：SMA跳線為?1mm塑料光纖芯，長度1m。用光功率積分球測得；②光功率測試條件：裸燈珠緊貼積分球光功率計測試所得，最終輸出功力取決于聚焦的方案；
|
外殼尺寸 |
36*47.5*24.2mm（不含底板） |
|
|
電功率 |
5W |
10W |
|
電流 |
390mA |
860mA |
|
電壓 |
12V |
|
|
接頭類型 |
SMA接口 |
|
|
光斑形狀 |
散斑 |
|
|
光纖材質 |
塑料 |
|
|
光纖長度 |
1m |
|
|
外殼材質 |
環保鋁件 |
|
|
工作溫度 |
0℃~60℃ |
|
|
重量 |
134.9g |
|
?
|

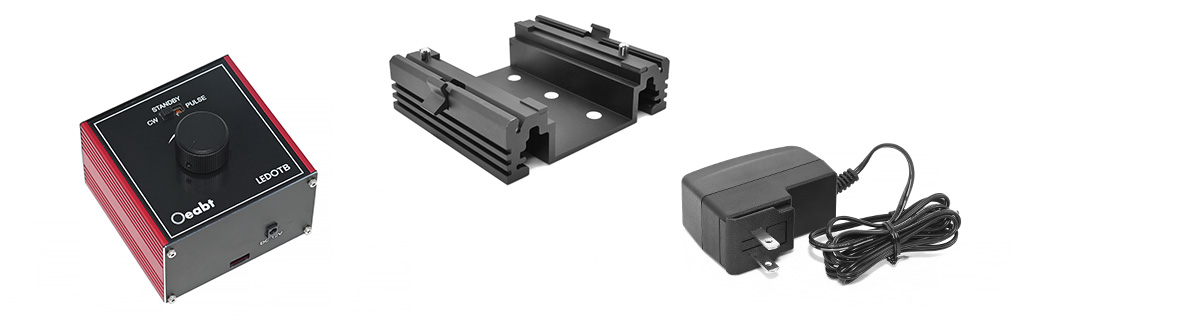

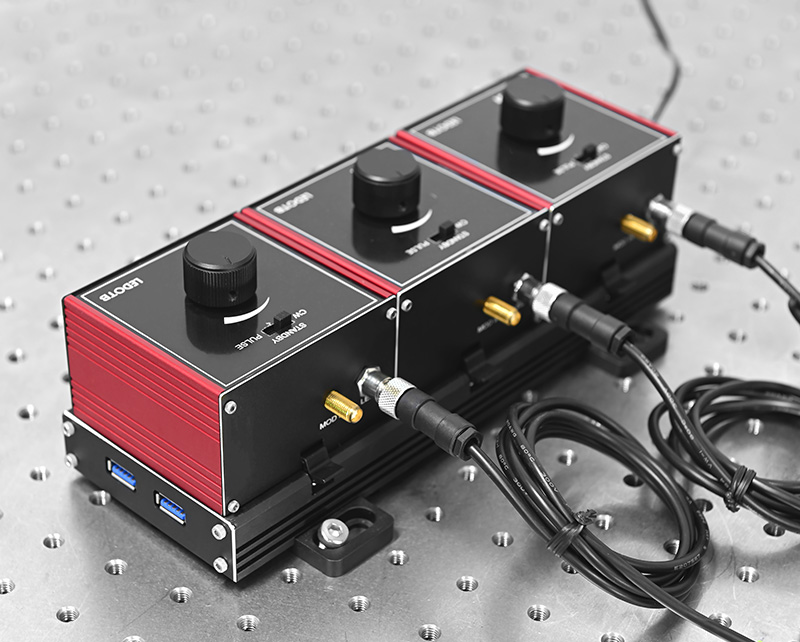

LED調光控制器 |
||||
|
型號 |
輸出電功率 |
額定/峰值電流 |
設定/運行電流 |
|
|
LEDOTB-700 |
3W |
700mA |
250mA |
|
|
LEDOTB-1000 |
5W |
1000mA |
390mA |
|
|
LEDOTB-2000 |
10W |
2000mA |
860mA |
|
|
外殼尺寸 |
76.0*74.0*47.0mm |
|
最大閃光頻率 |
10kHz |
|
最小頻閃脈沖寬度 |
50μs |
|
頻閃開關時間? |
＜25μs |
|
輸入電壓 |
12V 穩壓直流 |
|
工作溫度 |
0-40 ℃ |
|
儲存溫度 |
-40~+70°℃ |
|
重量 |
175g |
|
電源電壓和電流要求 |
|||
|
電源 |
最低電壓 |
最高電壓 |
最大額定電流 |
|
DC 12V |
+11.5V |
+12.5V |
1A |

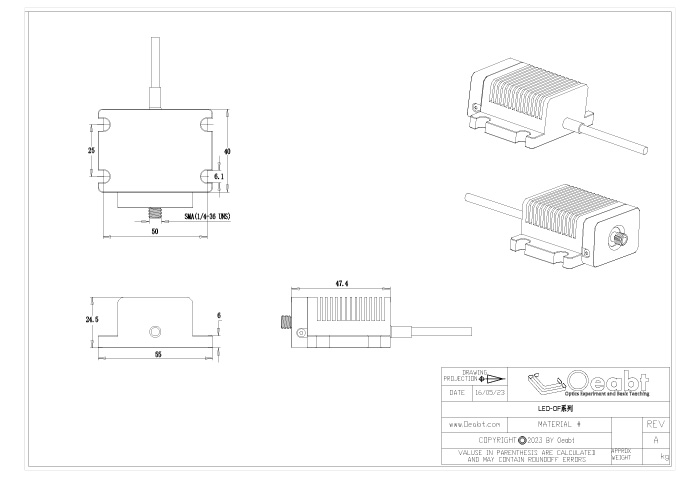

光纖耦合LED 工程圖下載
