參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

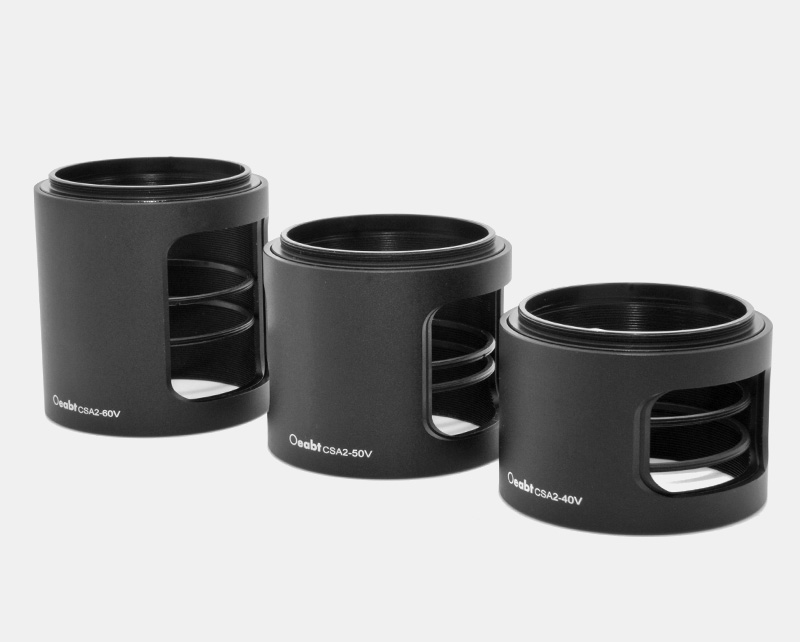

產品說明

? 方便易于操作光學元件，無需拆卸就能操作；

? 可360°旋轉打開或關閉防塵滑蓋，利于保護光學元件；

? 兼容60mm籠式系統；層疊式設計可以搭建多組件光學系統；

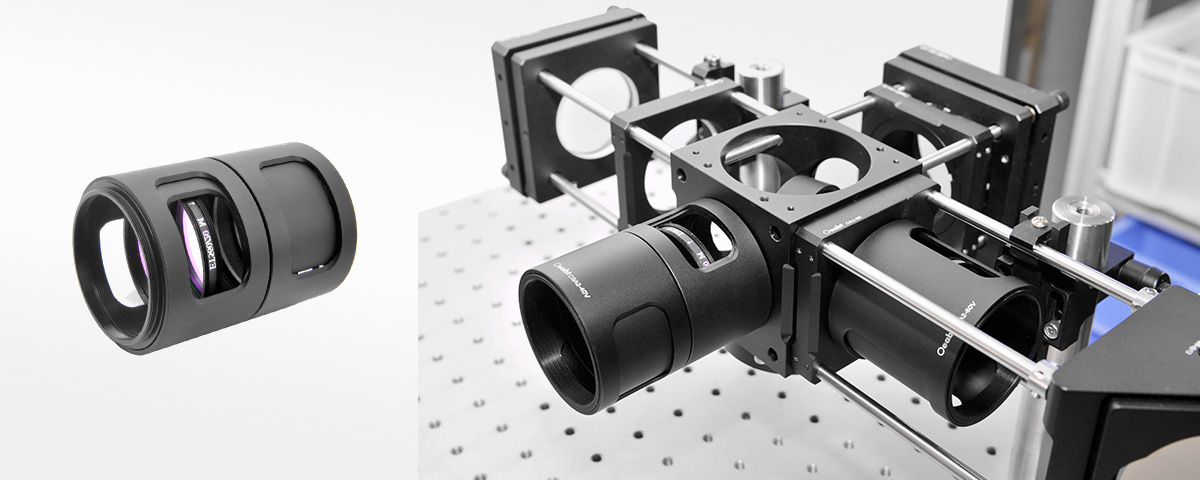

透鏡套管非常適合搭建遮光光路的緊湊型光學系統。CSA2-V系列套管有兩個開口，能夠簡易快速地搭建復雜光學組裝，無需拆卸就能調節光學元件。

公共參數
直徑	?59.7mm
螺紋類型	SM2(2.035”-40)內外螺紋
材質	7075鋁合金

型號	參數
CSA2-40V \|?規格: ?59.7*43.8mm;?管身高度: 40mm; 重量: 60.1g;
CSA2-50V \| 規格: ?59.7*53.8mm; 管身高度: 50mm; 重量: 69.0g;
CSA2-60V \| 規格: ?59.7*63.8mm; 管身高度: 60mm; 重量: 79.8g;

示意圖

通用參數

?光學知識點

- 光學常用螺紋尺寸標準

這是美國 Thorlabs 公司特有的螺紋,不是常用的光學螺紋。SM在螺紋表達上是縫紉機螺紋的代號,? 但美國這公司把它用來對光學鏡頭及套筒內外螺紋連接。螺紋性質為UNS，美國統一特殊螺紋,公差精度為2A/2B,這螺紋特殊地方是不管直徑大小，螺距一樣為每英寸40牙。具體尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2則表示1和2英寸】

系列?	類型	螺紋	公稱直徑	小徑	中徑	大徑
SM05	內	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	內	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05????	26.19±0.06
SM2	內	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

?產品描述

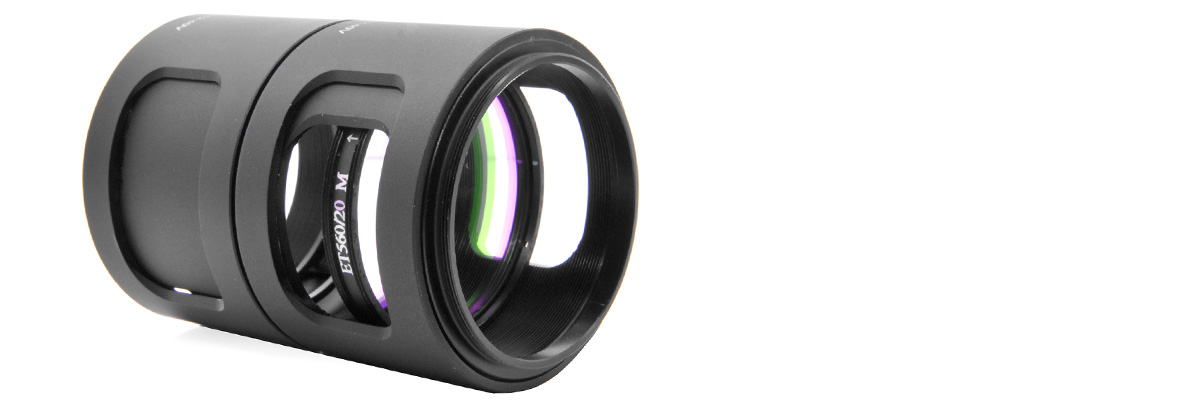

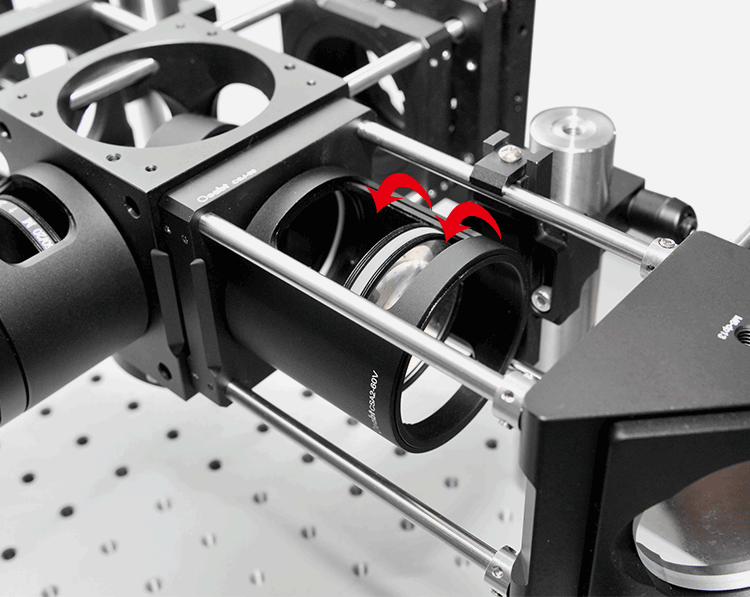

（1）透鏡套管非常適合搭建遮光光路的緊湊型光學系統。CSA2-V系列套管有兩個開口，能夠簡易快速地搭建復雜光學組裝，無需拆卸就能調節光學元件。利用附帶的2個CSK4卡環將光學元件放置入透鏡套管所需的深度位置，再用第二個卡環固定即可。

（2）透鏡套管包含了可360°旋轉的滑蓋，從任一方向旋轉可以打開或關閉防塵蓋。可防止雜散光進入系統，也能防止灰塵和污染。

（3）透鏡套管從側面開口可以手動調整光學元件, 無需拆卸就能操作。不需使用卡環扳手，即可方便操作光學元件。

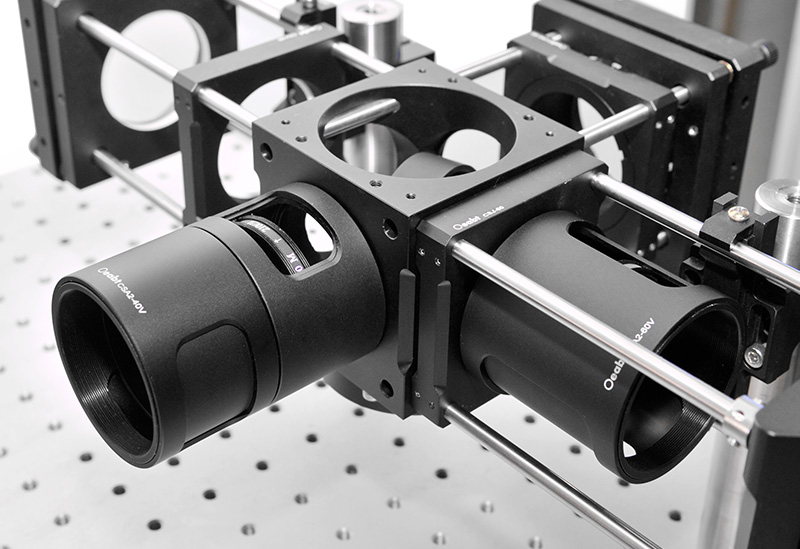

（4）套管一端有3.8mm的外螺紋，可直接進行套管之間的層疊連接。并且與SM2（1.035”-40）的螺紋組件直接連接，為裝配復雜的光機械提供靈活性。

透鏡套管非常適合搭建遮光光路的緊湊型光學系統。在透鏡套管的中心軸和光軸重合的情況下，透鏡套管是一種極好的裝配透鏡和光學濾光片等光學元件的方法。

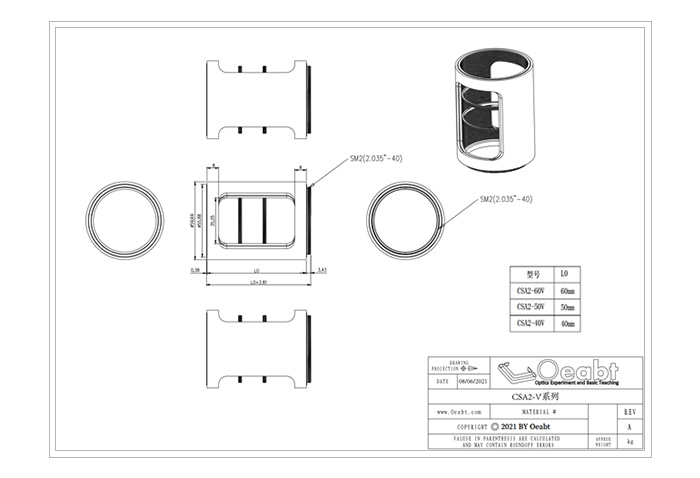

工程圖下載

CSA2-V STP文件

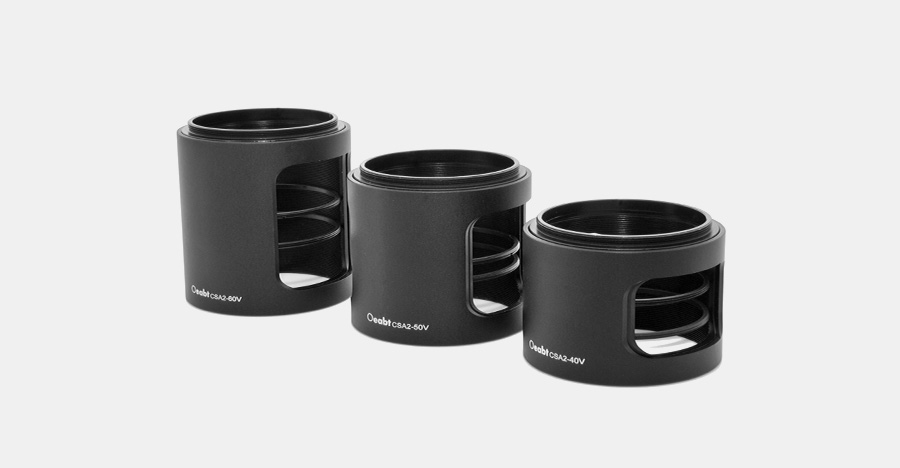

CSA2-V系列 ?2英寸可視套管

? 方便易于操作光學元件，無需拆卸就能操作；

? 可360°旋轉打開或關閉防塵滑蓋，利于保護光學元件；

? 兼容SM2（2.035”-40）螺紋組件；

? 兼容60mm籠式系統；

? 兼容?2英寸或?50mm的光學元件；

【有3.8mm的外螺紋】CSA2-V系列套管有兩個開口，能夠簡易快速地搭建復雜光學組裝，無需拆卸就能調節光學元件。透鏡套管包含了可360°旋轉的滑蓋，從任一方向旋轉可以打開或關閉防塵蓋。可防止雜散光進入系統，也能防止灰塵和污染。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CSA2-40V

規格：管身高度40mm

工程圖：點擊下載

對比：

單價：￥246

發貨日期：當天

購物車：

CSA2-40V ?2英寸可視套管

規格

?59.7*43.8mm
材質

7075鋁合金
重量

60.1g
螺紋類型

SM2(2.035”-40)內外螺紋
產品描述

可360°旋轉的滑蓋
型號： CSA2-50V

規格：管身高度50mm

工程圖：點擊下載

對比：

單價：￥256

發貨日期：當天

購物車：

CSA2-50V ?2英寸可視套管

規格

?59.7*53.8mm
材質

7075鋁合金
重量

69.0 g
螺紋類型

SM2(2.035”-40)內外螺紋
產品描述

可360°旋轉的滑蓋
型號： CSA2-60V

規格：管身高度60mm

工程圖：點擊下載

對比：

單價：￥268

發貨日期：當天

購物車：

CSA2-60V ?2英寸可視套管

規格

?59.7*63.8mm
材質

7075鋁合金
重量

79.8g
螺紋類型

SM2(2.035”-40)內外螺紋
產品描述

可360°旋轉的滑蓋

型號	參數
CSA2-40V \|?規格: ?59.7*43.8mm;?管身高度: 40mm; 重量: 60.1g;
CSA2-50V \| 規格: ?59.7*53.8mm; 管身高度: 50mm; 重量: 69.0g;
CSA2-60V \| 規格: ?59.7*63.8mm; 管身高度: 60mm; 重量: 79.8g;
