產品說明
? 激光對準板可用于可見光系統光路對準；

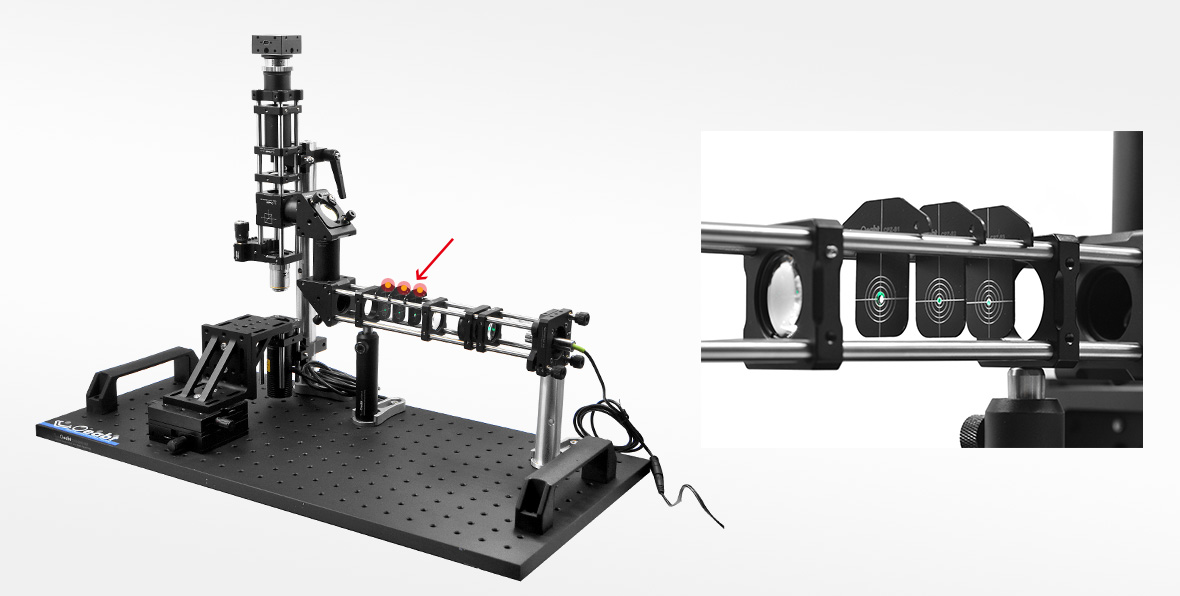

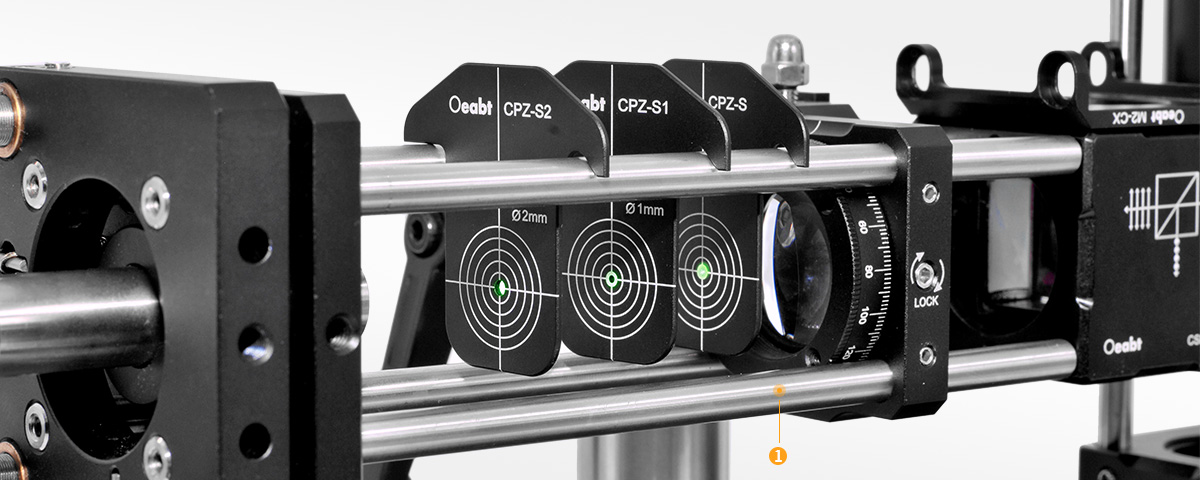

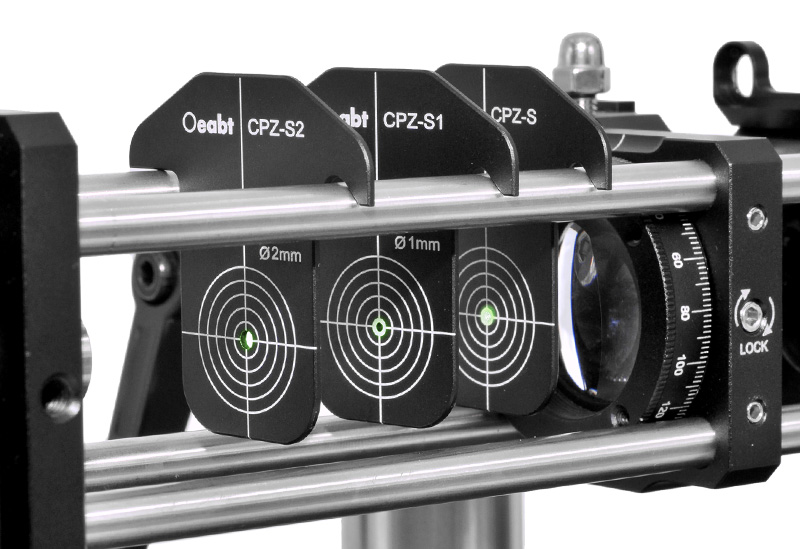

? 可快速嵌入同軸系統，用于30mm/60mm籠式系統；

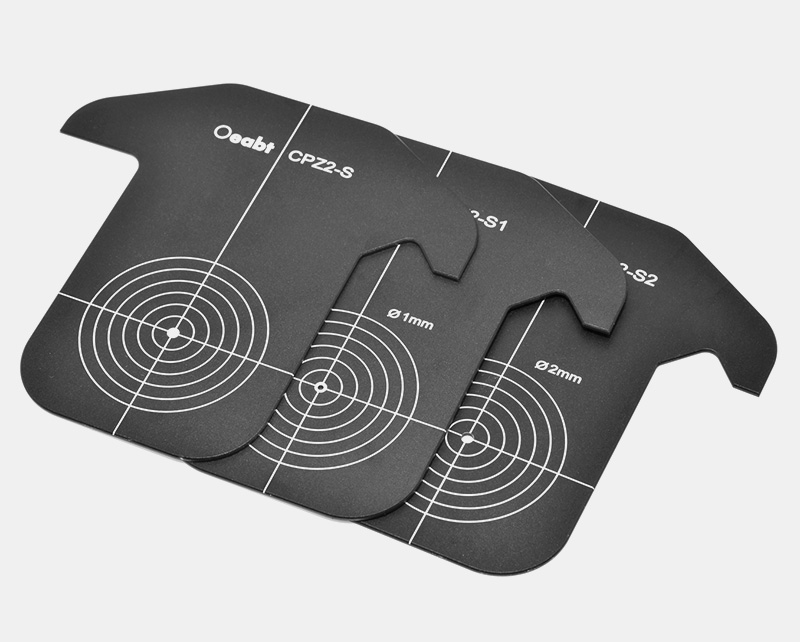

? 這些對準靶有激光雕刻的同心環、XY軸刻度；

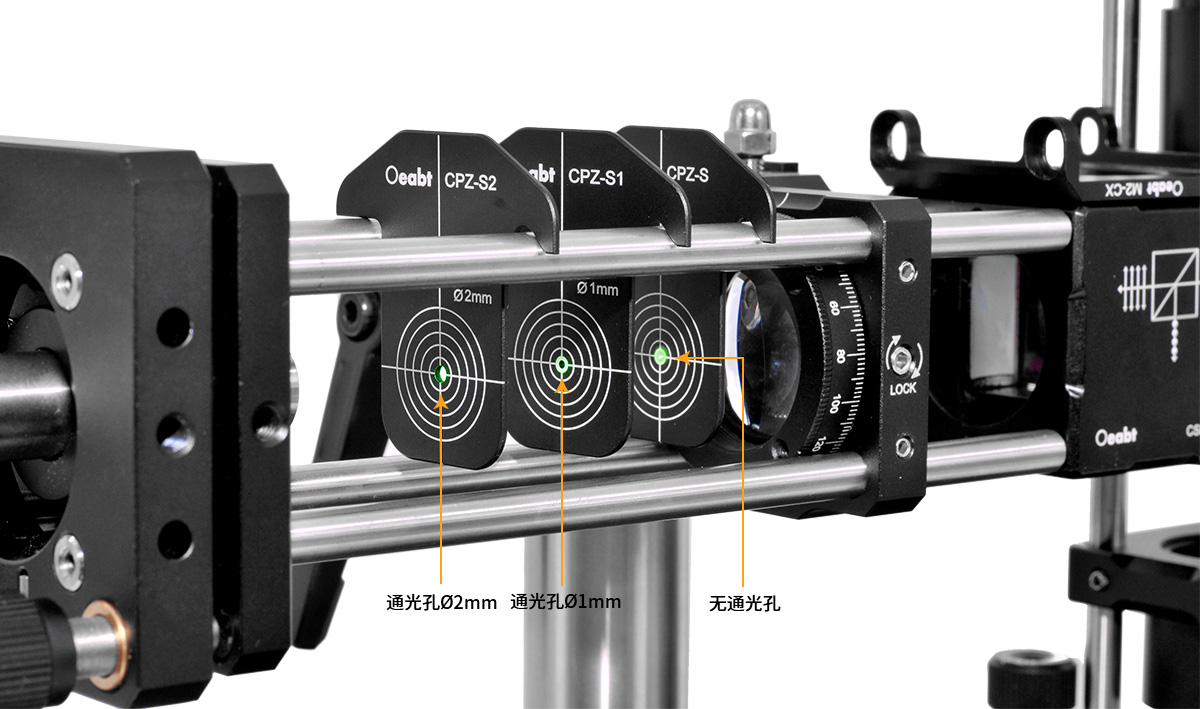

? 我們提供?2mm、?1mm可對準不同直徑激光光路；
? 另外我們也提供不開通孔的對準靶可用于光路對準，擋光的功能；

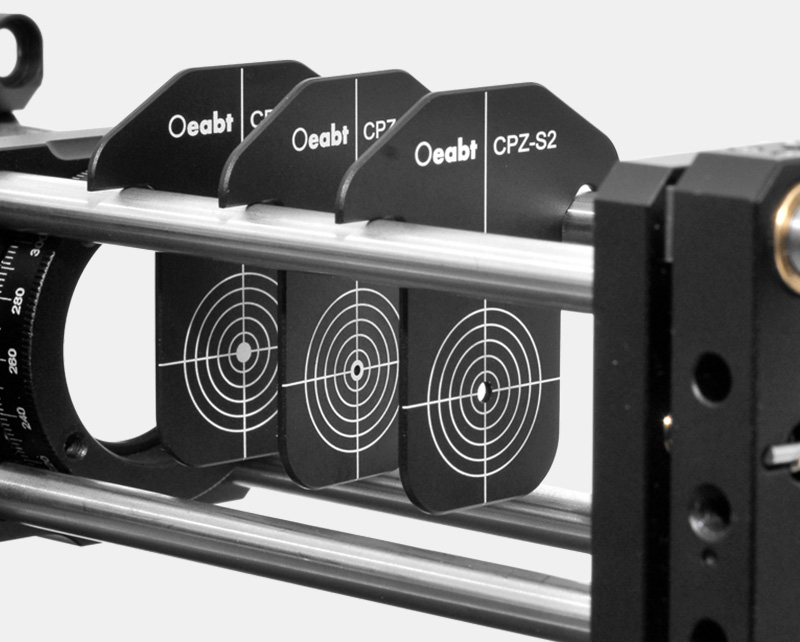

這些激光準直靶用于可見光系統，能簡化光路的準直過程。這些準直靶由經過氧化處理的鋁材制作而成，這些對準靶有激光雕刻的同心環、XY軸刻度或單軸刻度，以達到最理想的目視對準效果。我們提供與籠式系統、透鏡安裝座、透鏡套管兼容使用的組件產品。
|

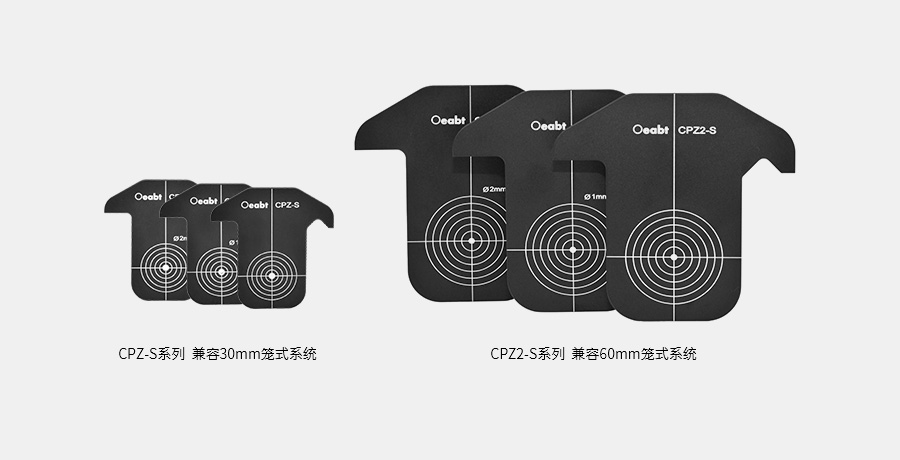

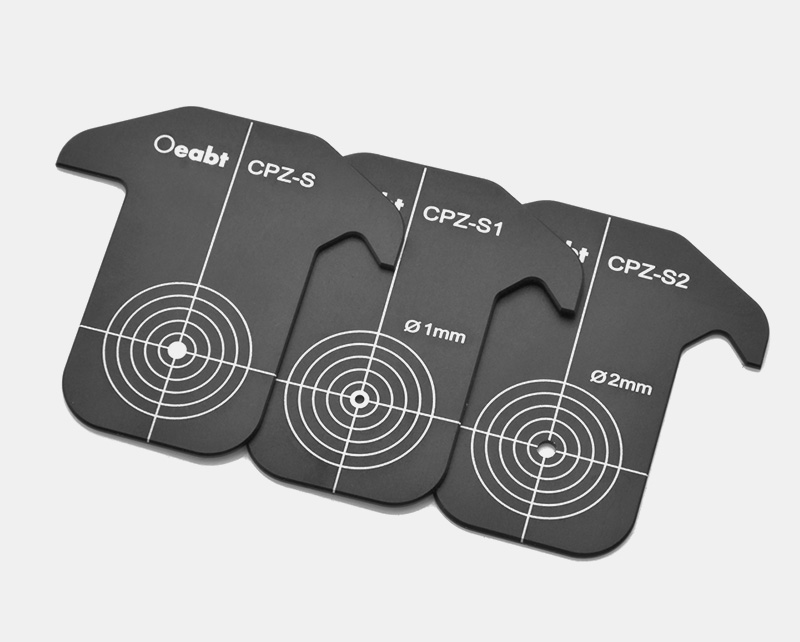

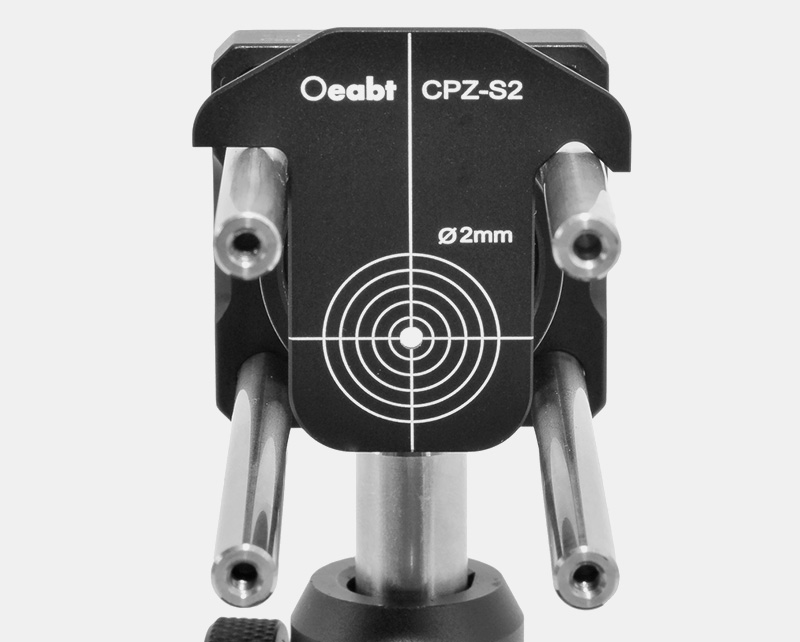

兼容30mm籠式系統【黑色款】 |
|||
|
型號 |
CPZ-S |
CPZ-S1 |
CPZ-S2 |
|
規格 |
40.6*40.4*1mm |
||
|
孔徑 |
無 |
?1mm |
?2mm |
|
重量 |
2.5g |
||
|
材質 |
7075鋁合金 |
||
|

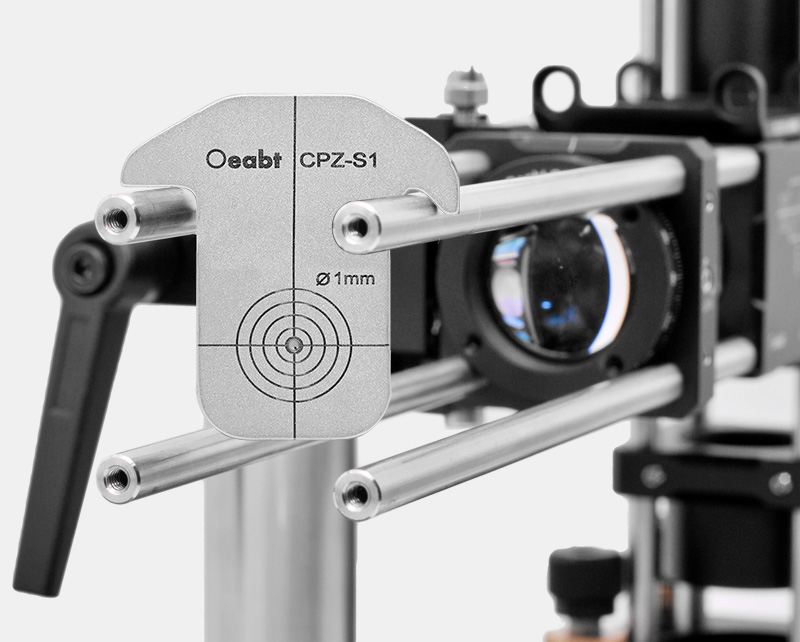

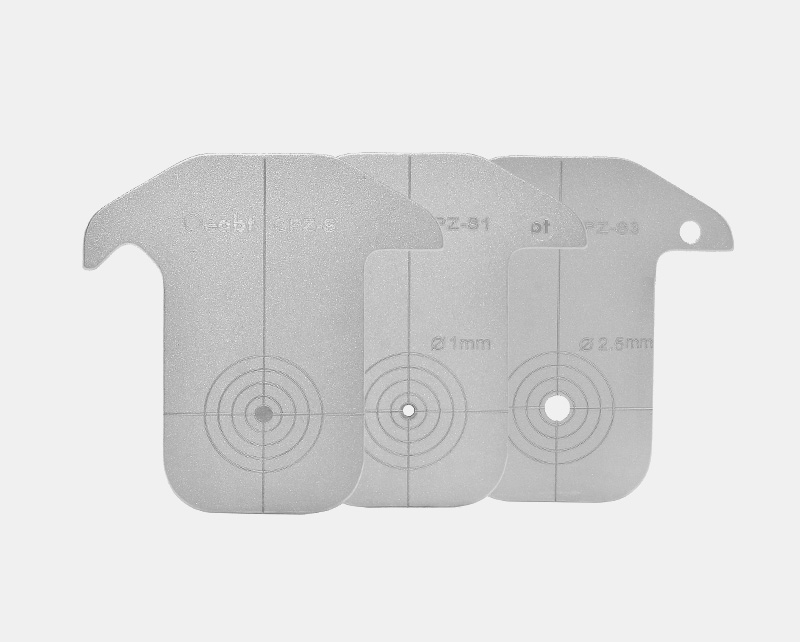

兼容30mm籠式系統【亞灰款】 |
|||
|
型號 |
CPZ-S |
CPZ-S1 |
CPZ-S3 |
|
規格 |
40.6*40.4*1mm |
||
|
孔徑 |
無 |
?1mm |
?2.5mm |
|
重量 |
7.6g | ||
|
材質 |
7075鋁合金 |
||
|

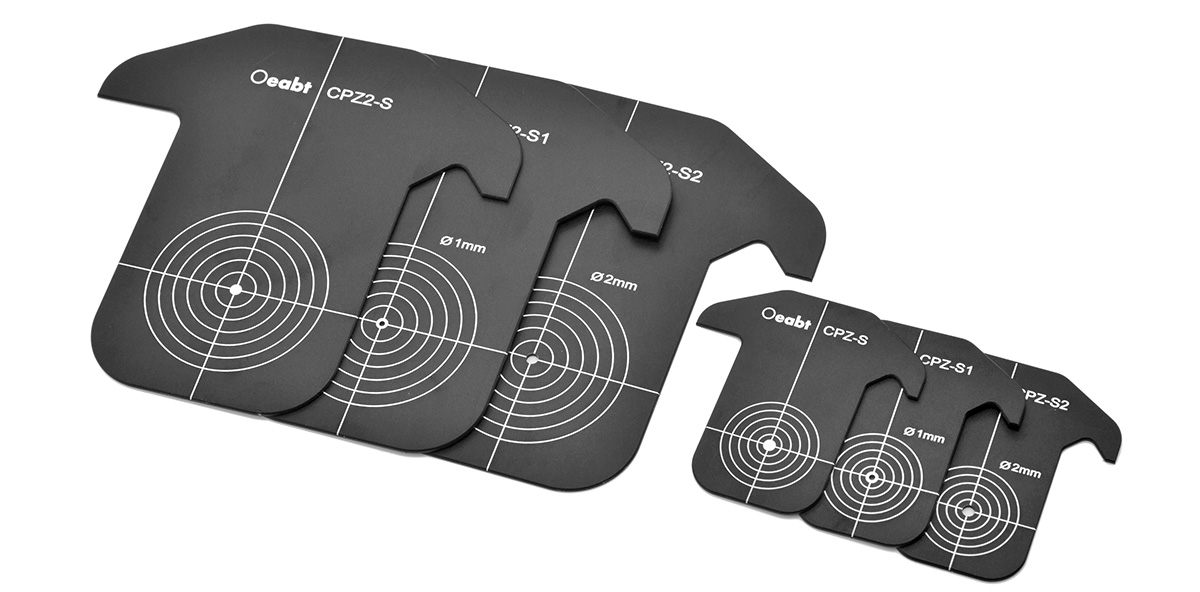

兼容60mm籠式系統【黑色款】 |
|||
|
型號 |
CPZ2-S |
CPZ2-S1 |
CPZ2-S2 |
|
規格 |
40.6*40.4*1mm |
||
|
孔徑 |
無 |
?1mm |
?2mm |
|
重量 |
10.0g | ||
|
材質 |
7075鋁合金 |
||

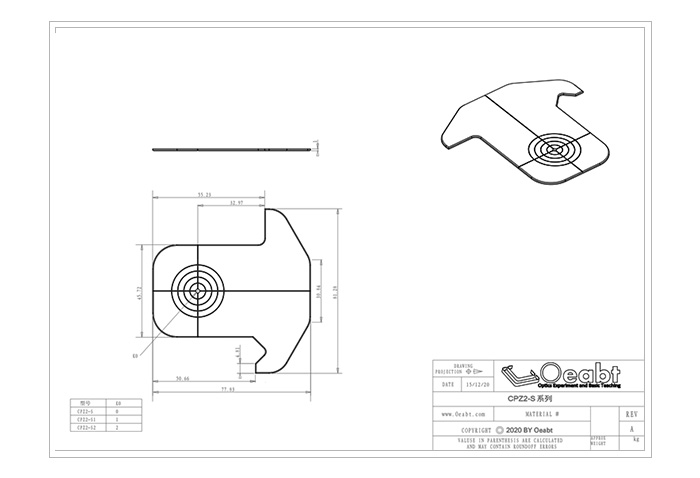

CPZ2-S系列 工程圖下載
